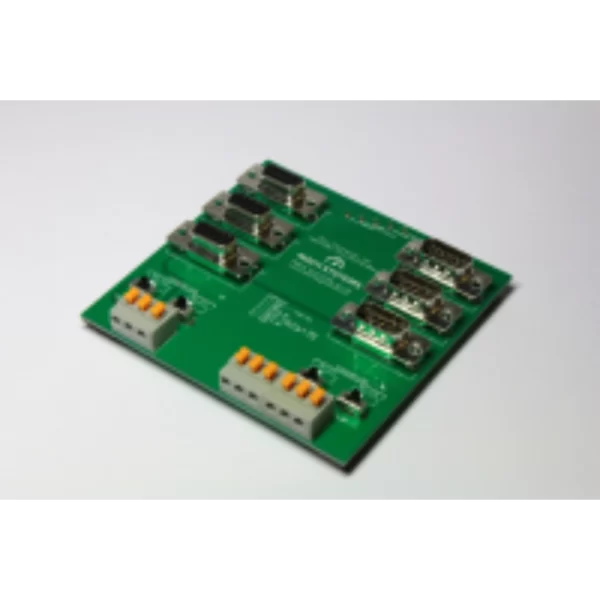

Mach Systems Bus Hub匯流排集線板
功能概述:
Bus Hub 匯流排連接板是一款用於快速互連各類匯流排設備的通用型介面板。此板卡支援CAN、CAN FD、LIN 與 FlexRay 網路，並配備 6 個 D-SUB9（CANON-9）連接器（3 個公頭、3 個母頭），可用於連接 PC 介面設備及 ECU 等裝置。
描述
產品概述
Bus Hub 匯流排連接板是一款用於快速互連各類匯流排設備的通用型介面板。此板卡支援CAN、CAN FD、LIN與FlexRay網路，並配備6個 D-SUB9（CANON-9）連接器（3 個公頭、3 個母頭），可用於連接PC介面設備及ECU等裝置。
板上在兩側皆配置 可切換式終端電阻，以支援差動通訊網路的正確終端匹配。
此集線板可透過端子接頭直接接入既有線纜網路，並提供外部電源輸入端子，可為所有已連接設備供電。
此外，板上重要訊號均設有 PCB 測試點（Test Points），方便連接示波器探棒進行量測與除錯。
此產品適合在辦公室或實驗室環境中，用於快速互連 PC 介面設備、ECU 與通訊模組等裝置；同時亦適用於現場測試環境，可將既有匯流排線路連接至多個 D-SUB 介面設備。
技術規格
3 × D-SUB9 公頭（Male）連接器
3 × D-SUB9 母頭（Female）連接器
所有連接埠 1:1 佈線，可作為匯流排 Hub / 分配器 使用
支援 CAN、CAN FD、LIN、FlexRay、RS-485 通訊協定
兩側終端電阻可透過 板上開關啟用 / 停用
120 Ω（pin 2–7）
100 Ω（pin 4–8，FlexRay Channel B）
提供外部電源接線端子
（連接至 D-SUB 連接器 pin 9 與 pin 3，板上設有電源狀態 LED）提供既有匯流排線路的接線端子
重要訊號提供示波器量測測試點
底部附 5 個黏貼式橡膠防滑墊
