Anybus Wireless Cable Kit

無線電纜套件包含 2 個 Anybus 無線橋接模塊、用於電源 + 以太網的電纜和“點擊安裝”工業級 RJ45 連接器。在以太網電纜通過橡膠緊固電纜密封套進入控制櫃後,RJ45 連接器可以安裝以太網電纜。此外,電源線也可以在開放式引線連接到電源之前穿過控制櫃電纜密封套。

橋接 TCP/IP 以太網

無線橋接器可以橋接基於 TCP/IP 的領先工業以太網網路,例如:

  • BACnet/IP
  • PROFINET-IO
  • 以太網/IP
  • Modbus TCP
  • 任何基於 TCP/UDP 的協議

安全和設備管理

安全性和適當的設備管理是您的無線應用程式的重要基石。我們的 Anybus 無線設備會正確加密您的數據,並使設備保持更新和準備就緒。

數據表下載

Facebook
Twitter
LinkedIn

一、特點與優勢

  • 帶Anybus無線橋,電纜和連接件的套件
  • 通過按鈕輕鬆設置
  • 用於以太網電纜的點擊式RJ45連接件
  • 通過危險或難以到達的位置使用點對點無線工業以太網安裝
  • 無需昂貴或維護繁重的佈線(通常用於滑環/刷子應用)
  • 兼容PROFIsafe和CIPsafety要求
  • 堅固耐用的IP65工業設計



二、技術規格

如何使用ANYBUS無線線纜套裝

無線橋可以在惡劣的IP65環境中進行,無線電接收效果最佳。帶有開放式引線的以太網電纜可以通過電纜密封套或其他類型的電纜緊固件輕鬆進入機櫃內的IP21區域。可點擊的RJ45以太網連接器可在以太網電纜進入控制櫃後輕鬆安裝。此外,在開路引線連接到電源端子之前,電源線也可以進入控制櫃。



套裝內含

技術規格

2個Anybus無線橋ll2個(帶內置天線的Anybus無線橋II)
2條電源線2米M12 + open leads傳感器/執行器電纜,5位,PUR,自由線纜端,插座上直線M12 SpeedCon,A編碼,線纜長度:2m。自由導體端剝離長度:50 mm。防護等級:IP65、IP67、IP68。0.75mm²黑色PUR電源線纜。UL/cUL列出的文件E221474。

製造商零件號:SAC-5P-2,0-186/FS SCO

2條2米以太網電纜,M12 +open leads總線系統線纜,以太網5類(100 Mbps),4位,無鹵素,水藍色RAL 5021,屏蔽,直插式M12,D編碼,在自由電纜端,電纜長度:2 m。自由導體端剝離長度50 mm。電線顏色白色/橙-橙色,白色/綠-綠色。屏蔽鋁箔,鍍錫銅編織屏蔽。防護等級:IP65,IP67。符合UL 94 V0的可燃性等級。

製造商零件號: SAC-4P-M12MSD/ 2,0-931

2個“點擊安裝”Ethernet RJ45 連接器RJ45連接件,位置數量8, 1 Gbps, CAT5 (IEC 11801:2002),材質:PA,連接方式:IDC快速連接,連接截面:AWG 26-23,線纜出口:直,顏色:交通灰A RAL 7042。防護等級:IP20。UL/cUL列出的文件E335024

製造商零件號: VS-08-RJ45-5-Q/IP20

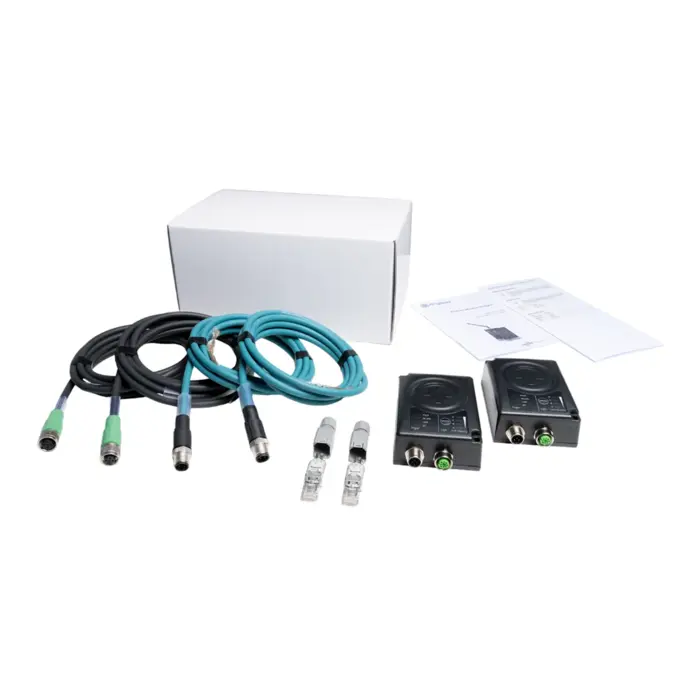

三、交貨內容

  • 2 件 AWB3000  Anybus Wireless Bridge II(內置天線)
  • 2 根以太網電纜 2 米,M12 + 開放式引線
  • 2 個“點擊安裝”以太網 RJ45 連接器
  • 2 根電源線 2 米 M12 + 開放式引線

可選配件

  • 訂購代碼:024071
    帶螺釘的 DIN 夾子套件



四、訂購資訊

訂購代碼  AWB3003



保修: 3年。有關購買說明以及條款和條件,請聯繫info@hongtronics.com
