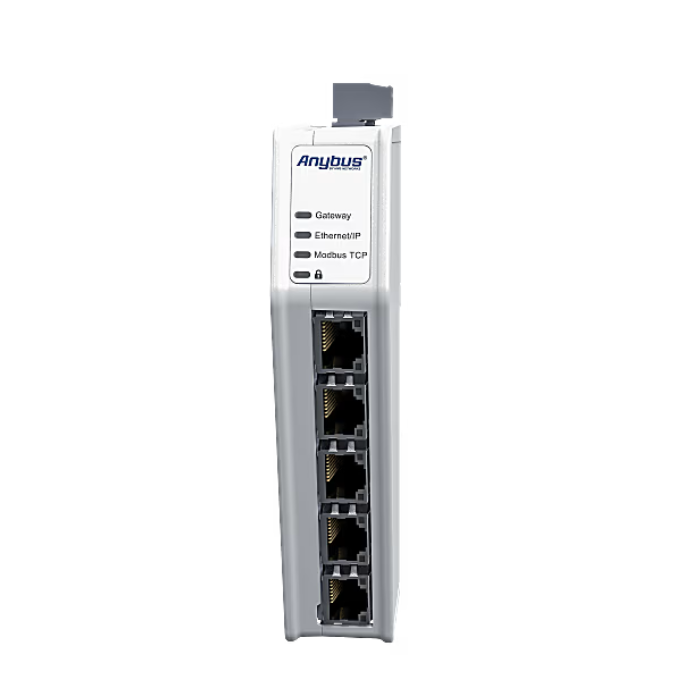

Anybus Communicator – EtherNet/IP adapter – Modbus TCP server
Anybus Communicator EtherNet/IP適配器– Modbus TCP服務器是一種工業協議網關，允許您通過EtherNet/IP和Modbus TCP網路在PLC控制系統之間無縫傳輸數據。
Anybus Communicator 旨在確保不同工業乙太網和現場總線網路之間的可靠，安全和高速數據傳輸。獨立網關非常易於安裝和部署，可在PLC之間實現透明的數據交換，使您可以將傳統設備橋接並集成到現代高性能網路中，無需對硬件且僅需對軟體稍作更改。
Anybus Communicator 使用屢獲殊榮且經過驗證的Anybus NP40工業網路處理器構建，提供網路一致性，高性能和可靠性。在不同網路上的PLC之間連接時，可實現極快的數據循環，每個方向的數據傳輸高達1500字節，滿足大多數當前的控制應用需求並支持未來的需求。
直觀的配置、易於理解的文檔以及智能硬件和外殼設計可確保快速安裝。
Facebook
Twitter
LinkedIn
一、特點和優勢
優異的性能
- 即時數據傳輸 –在兩個PLC 之間傳輸數據所需的時間包括第一個網路上的周期時間加上第二個網路上的周期時間。通訊器中的內部數據傳輸可以忽略不計因為它符合網路週期時間（抖動）的自然變化。
- 硬件加速字節序轉換（字節交換）– Communicator可通過硬件加速字節序轉換來更改數據表示（字節序），以確保數據在每個PLC 中正確呈現。你甚至可以以不同的方式轉換數據區域的不同部分以處理不同的數據類型。它對性能沒有影響，減輕數據轉換任務的PLC負擔，簡化了PLC編
易於使用
- 專用乙太網配置端口- 無需特殊電纜 。
- 直觀的基於Web 的拖放配置界面- 無需安裝任何其他軟體。
- 前向端口使連接電纜變得容易，纖薄的外形尺寸節省了DIN導軌上的空間。
- 通過強大的診斷功能（包括實時數據監視器、狀態屏幕和支持包)對問題進行故障排除。
最新安全功能
- 安全啟動功能可檢測固件篡改並抵禦惡意軟體的攻擊和感染。
- 安全開關，可鎖定您的配置並防止任何未經授權的訪問。
- 生產中使用的端口已被禁用，以防止通過端口加載惡意軟體。
專為工業環境而設計
- 堅固緊湊的外殼。
- 工業組件根據CE和UL進行測試和認證。
- 溫度範圍寬，-25°C 至70°C。
- DIN導軌安裝，可安裝在連接設備附近，減少接線量。
二、ETHERNET/ IP 特性
技術規格
- EtherNet/IP 適配器模式
- EtherNet/IP傳輸最多1448字節
- 數據連接1類和3類
- EtherNet/IP CONFORMANCE TESTED™ by ODVA
- 設備級環網(Device Level Ring )(beacon mode)
- Quick Connect class B
- 雙RJ45乙太網端口，10/100 Mbit全雙工
- 帶集成交換機的菊花鏈
三、MODBUS TCP 特性
- Modbus TCP 服務器
- 在Modbus TCP 之間傳輸高達1 500 字節（總共3 000 字節）
- 4 個連接
- 功能代碼01-06， 15-16， 23， 43/14
- 雙RJ45 乙太網端口，帶10/100 Mbit 全雙工
- 帶集成開關的菊花鏈
四、技術規格
常規
| 尺寸（長x 寬x 高） 帶串行和電源連接器 | 98 x 27 x 144 毫米 3.85 x 1.06 x 5.67 英寸 |
| 重量 | 150 克，0.33 磅 |
| 按鈕和開關 | 復位按鈕和安全開關 |
| 發光二極管 | 網關、網路1 和網路 2 |
| 知識產權等級 | IP20 防護等級 |
| 外殼材料 | 電腦ABS， UL 94 VO |
| 安裝 | 導軌（35 * 7，5/15） |
環境
| 工作溫度 | -25 至70° C， -13 至158° F |
| 儲存溫度 | -40 至85° C， -40 至185° F |
| 相對濕度 | 0-95% 無冷凝 |
| 安裝高度 | 高達2 000 m |
電源
| 輸入電壓 | 12 – 30 伏直流 |
| 電流消耗 | 典型值：160 mA @ 24V 最大值：400 mA @ 12V |
| 電源連接器 | 帶螺絲端子的3 針插頭 |
| 保護 | 反向電壓保護和短路保護 |
乙太網端口
| 港口 | 2+2 x 乙太網 |
| 隔離 | 電流隔離 |
| 比特率 | 10/100 Mbit 全雙工 |
| 連接器 | RJ45 |
| 開關。 | 雙端口直通交換機 |
乙太網/IP
| 模式 | 適配器（從屬） |
| 消息 | 隱式和顯式 |
| 最大掃描儀連接數 | 1 個輸入/輸出（獨占所有者） 3 只聽或只輸入 |
| 輸入數據大小 | 1 448 字節（大正向打開） |
| 輸出數據大小 | 1 448 字節（大正向打開） |
| 網路冗餘 | 設備級環網（DLR），基於 信標 |
| 快速連接 | B 類 |
| 認證 | 待定 |
| 最短循環時間 | 1 類連接為1 毫秒，3 類連接為100 毫秒 |
| EDS 文件 | 可用 |
MODBUS TCP
| 模式 | 服務器 |
| 最大連接數 | 4 |
| 輸入數據的大小 | 1 500 字節 |
| 輸出數據的大小 | 1 500 字節 |
認證和標準
| UL | C UL US file number E214107 |
| CE | 2014/30/EU |
| KC | RR-ABJ-Communicator |
| EMC | EN 61000-6-2 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-6-4 EN 55032 |
| 環境 | IEC 60068-2-1 Ab IEC 60068-2-2 Bb IEC 60068-2-1 Ab IEC 60068-2-2 Bb IEC 60068-2-14 Nb IEC 60068-2-30 Db IEC 60068-2-78 Cab IEC 60068-2-78 Cab |
| 振動和衝擊 | IEC 60068-2-27 IEC 60068-2-6 |
| 廢品認證 | WEE |
配置
| GSDML 文件 | 可行 |
| 配置軟體 | 基於Web的配置 |
| 配置端口 | 專用10/100 Mbit RJ45 乙太網配置端口和EtherNet/IP端口 |
安全性
| 安全引導 | 確保軟體真實性 |
| 安全開關 | 啟用/禁用對基於web的配置界面的訪問的物理交換機 |
產品包裝
| 內容 | 網關，電源連接器，串口連接器，啟動指南，合規資訊表 |
| 盒子材料 | 硬紙板 |
平均無故障時間
| MTBF | > 1500000 h, Telcordia Method I Case 3 at 30° C |
