宏虹 PCIe／PXIe／LXI
任意波形產生器
可搭配 DDS 選項，支援量子通訊、光電測試與半導體等多領域的複雜訊號模擬
- 量子通訊：實現量子態操控時的高精度訊號產生與時序控制，推動技術實用化
- 光電測試：模擬複雜雷射調變與干涉訊號，助力高速 AOM／EOM 精準控制
- 半導體測試：提供多通道同步激勵，精確對應半導體表徵與測試需求
8/4/48
10 GS/s
16 Bit
8 GS
產品簡介
為什麼選擇宏虹 AWG 任意波形產生器？
面對各類複雜測試與前沿應用的理想選擇！
宏虹合作夥伴 Spectrum Instrumentation 的任意波形產生器（AWG），可從內部記憶體中回放已載入的波形，或透過 FIFO 模式 從電腦系統即時回放。
數位訊號會被轉換為具指定偏移量與幅值的類比輸出訊號，無論是先前擷取的波形，或是經由運算與模擬生成的波形，皆可靈活回放。
透過內部同步機制，AWG 卡可與多張 A/D 卡共享時脈與觸發訊號，實現多通道系統的高精度同步操作。
- 業界領先的數據吞吐能力：PCIe Gen3/4 介面支援 12.8 GB/s 讀取與 10.0 GB/s 寫入頻寬，確保高速訊號處理效能。
- 靈活的多功能介面配置：配備 SMA 連接器與 4 個可程式化多功能 I/O 介面，支援類比／數位訊號混合處理。
- 高精度時脈同步：專業級時脈輸入／輸出介面，時間精度優於 50 ps。
- 智慧訊號嵌入技術：支援在類比資料流中同步嵌入數位訊號，實現複雜波形生成。
- 跨代相容設計：相容 PCIe Gen1～Gen4 標準，兼顧現有系統相容性並保留效能升級空間。

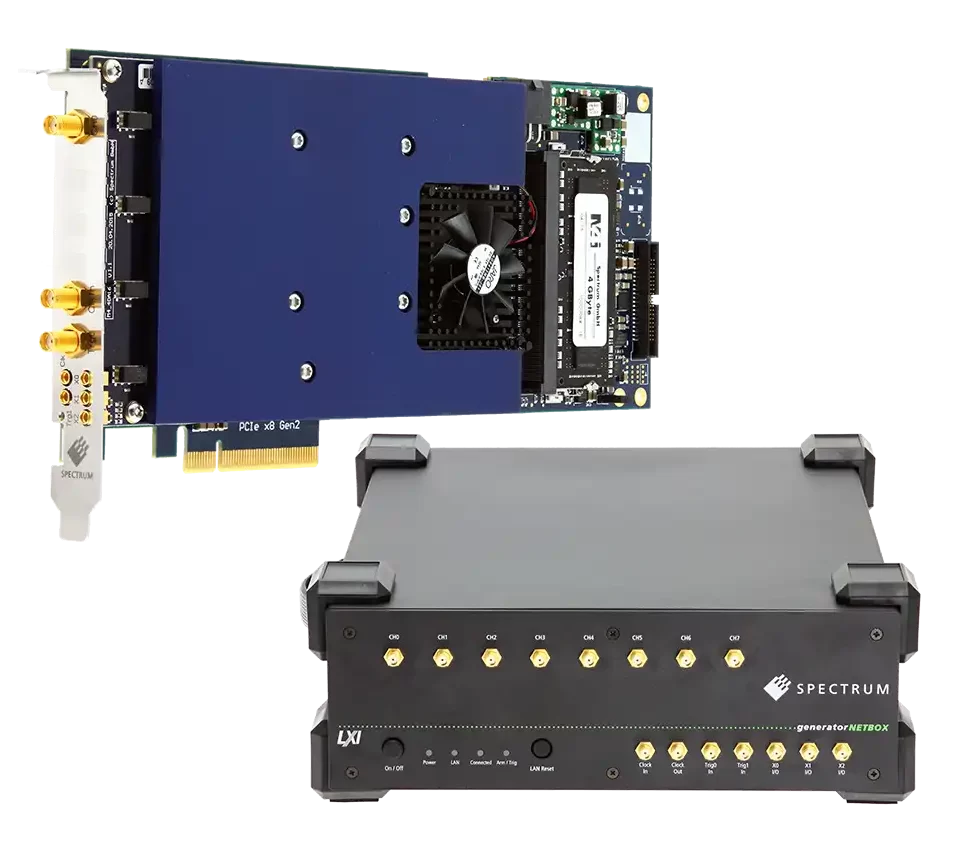

選型指南
多款任意波形產生器
各系列皆涵蓋 PCIe／PXIe／LXI 三種介面形式，滿足您在不同參數與多元產業應用中的需求

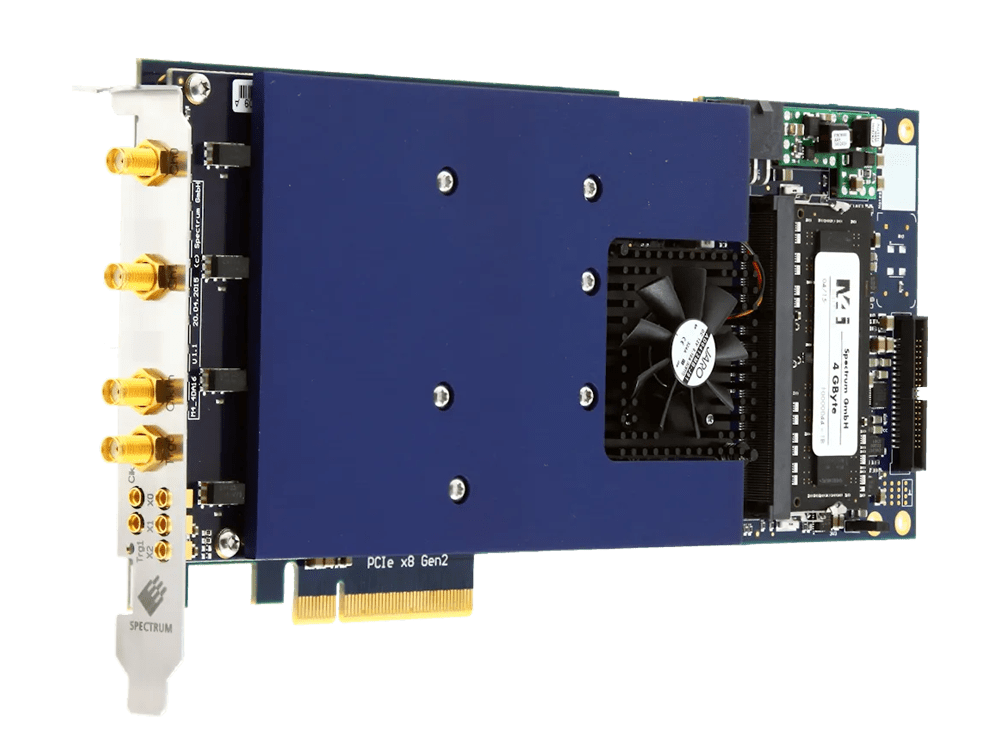

PCIe 板卡式 AWG
10 GS/s
最大取樣率
8 GS
最大緩存深度
PCIe x16 Gen 3
介面類型
- 超高效能訊號輸出：
支援最高 10 GS/s 取樣率與 16 bit 高解析度，確保高精度、高頻寬訊號生成，滿足嚴苛的測試需求。 - 靈活的多通道擴充能力：
單卡可提供最多 8 個通道，並可透過星型集線器同步技術擴展至 64 個同步通道，適用於大型多通道測試應用場景。 - 模組化系統整合優勢：
基於 PCIe 匯流排架構，可輕鬆整合至自動化測試系統，適用於實驗室研發或產線測試，提供高密度、低延遲的訊號產生解決方案。
PXIe 板卡式 AWG
1.25 GS/s
最大取樣率
8 GS
最大緩存深度
PXIe
介面類型
- 超高效能訊號輸出：
支援最高1.25 GS/s 取樣率與 16 bit 高解析度，確保高精度、高頻寬訊號生成，滿足嚴苛的測試需求。 - 靈活的多通道擴充能力：
單卡可提供最多 4 個通道，並可透過星型集線器同步技術擴展至 64 個同步通道，適用於大型多通道測試應用場景。 - 模組化系統整合優勢：
基於 PXIe 匯流排架構，可輕鬆整合至自動化測試系統，適用於實驗室研發或產線測試，提供高密度、低延遲的訊號產生解決方案。

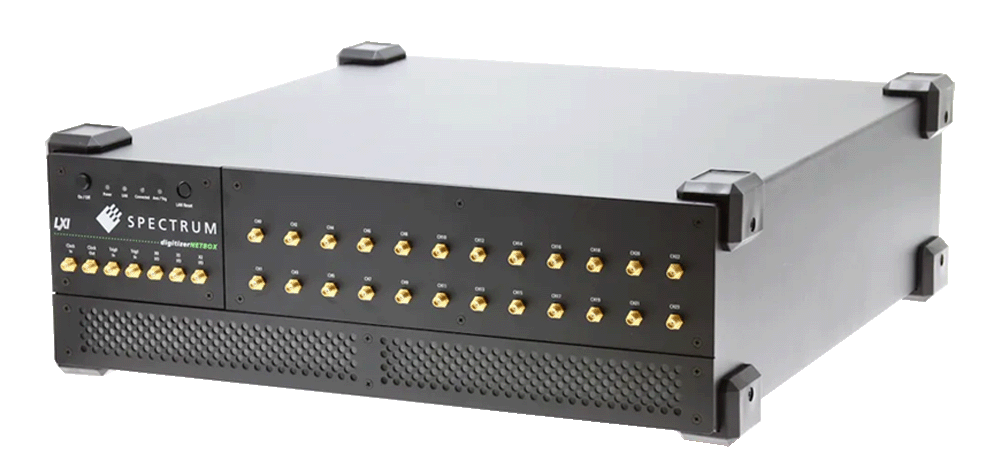

LXI 桌上型 AWG
10 GS/s
最大取樣率
8 GS
最大緩存深度
LXI
介面類型
- 便攜靈活的多通道擴充：
採用獨立桌上型設計，基於乙太網／LXI 通訊，支援 2～48 通道的靈活配置，滿足從簡易測試到複雜多通道實驗的多元需求。 - 專為科研優化，適配量子研究等高端應用：
特別適用於物理實驗、量子研究等需高精度多通道同步的場景，確保訊號穩定性與可重現性。 - 開放易用的軟體生態：
提供免費上位機軟體 SBench 6，支援直覺式波形編輯與設定；
開放二次開發套件（SDK），可整合至 LabVIEW、Python、C++ 等平台，實現自動化控制與複雜波形模擬。
應用領域
廣泛應用於量子通訊、光電測試與半導體等多領域，實現高精度複雜訊號模擬
量子＆大物理
量子運算｜大型強子對撞機｜聲光偏轉器｜REMPI 質譜
量子運算應用
此方案採用任意波形產生器 M4i.6631-x8，可精確控制多頻段 RF 訊號，用於雷射調制，實現量子實驗中離子快速尋址與干擾抑制，顯著提升實驗靈活性與穩定性。

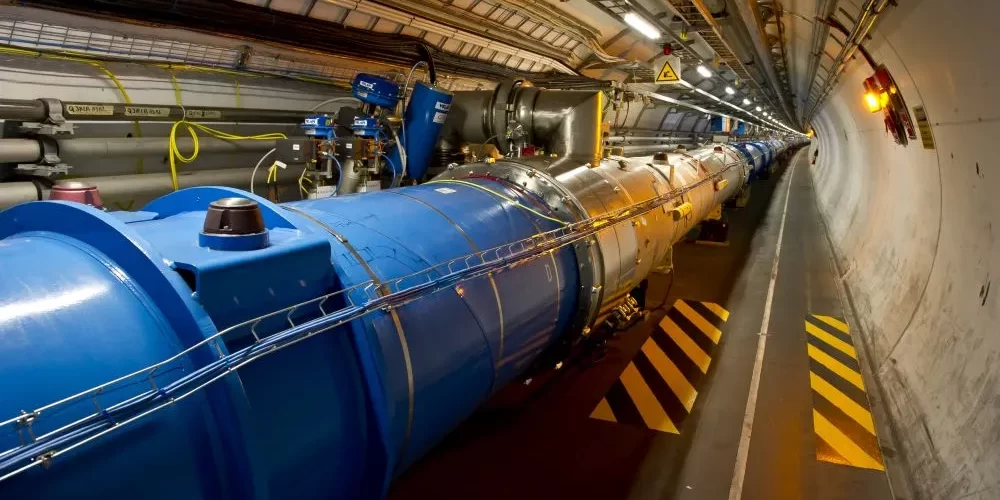

大型強子對撞機
此方案應用於 CERN 大型強子對撞機（LHC），共採用了 140 多張 Spectrum Instrumentation 取樣卡，實現對粒子束電流脈衝的高精度監測，確保加速器穩定安全運行。產品穩定可靠，支援多種加速器應用。

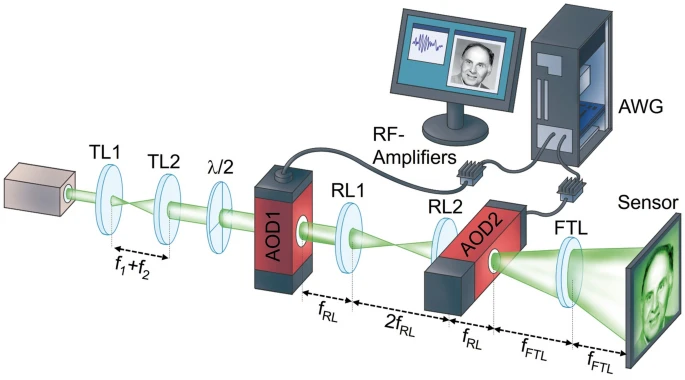

驅動聲光偏轉器
本研究利用高效能任意波形產生器驅動雙聲光偏轉器，實現高速、高品質的全息雷射影像生成，速度提升約 40 倍，顯著改善影像品質。

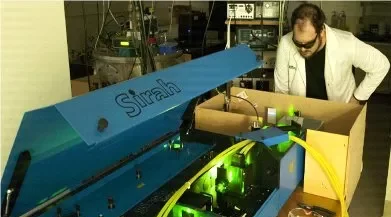

REMPI 質譜應用
此方案採用數位取樣卡 M3i.4121，可擷取高解析度 REMPI 質譜訊號，實現快速、低雜訊的資料擷取，大幅提升分子分析的精度與效率。
光電應用
AOM／EOM 驅動｜脈衝雷射控制｜量子光學
雷射雷達應用
此方案採用德國合作夥伴 Spectrum Instrumentation 的高速取樣卡與光電感測器，成功解決 LiDAR 系統中雷射回波訊號的高速、高精度擷取問題，實現精準測距與環境感知，提升系統效能與應用表現。
差分吸收雷射雷達應用
此方案採用德國合作夥伴 Spectrum Instrumentation 的高速數位取樣卡，結合先進光電探測技術，突破 LiDAR 雷射回波訊號的取樣限制，實現亞微秒級時間解析度與超低雜訊，顯著提升測距精度與環境辨識能力，應用於自動駕駛、氣象監測與地物探測等領域。
超音波與醫療
超音波｜MRI 掃描儀｜皮膚癌診斷

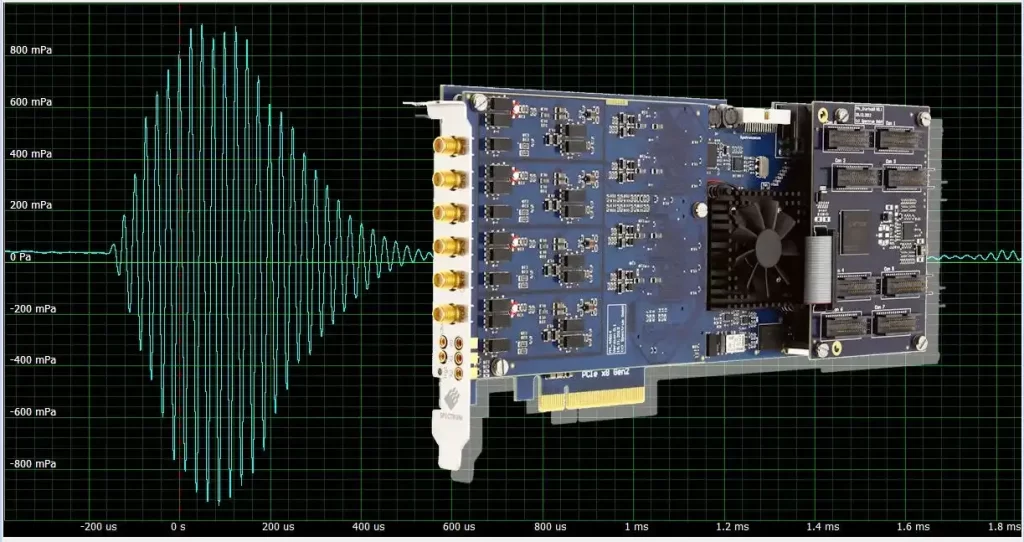

超音波應用
採用德國合作夥伴 Spectrum Instrumentation 的高速、高彈性數位取樣卡，能精準擷取超音波脈衝訊號，有效解決超音波量測中高頻衰減與低訊噪比問題，實現如無損檢測、醫學影像與流體量測等應用中的高動態範圍、高帶寬與多通道同步資料處理。
MRI 掃描儀應用
新生兒 MRI 掃描儀採用 M4i.6620-x8 與 M2p.6546-x4 AWG 產生相干射頻激勵訊號，並結合 TS-M2p.5968-x4 數位取樣卡擷取回波，實現亞毫米級的相位一致性。此方案協助開發輕量化、無氦氣冷卻的 MRI 系統，支援高精度成像，為臨床與嬰幼兒診斷提供更即時的掃描解決方案。

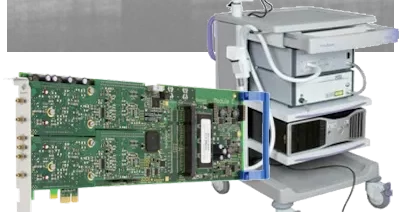

皮膚癌診斷
該方案應用於 VivoSight® SS-OCT 皮膚光學診斷系統，採用 Spectrum Instrumentation M2i.4022 高效能取樣卡，可同步擷取四條干涉訊號。此系統滿足高解析度、多通道、低延遲的掃描需求，協助醫師獲取高達 10 μm 級皮膚層影像，無需侵入性切片即可輔助診斷皮膚癌與其他皮膚病變。
