基於PC的高效通訊解決方案
支持多種工業匯流排與乙太網協定，專為自動化設計，實現單一平台上的靈活協定切換，適應多種工業需求。具卓越的數據傳輸性能和低延遲，廣泛應用於機械控制、工業製造和過程監控，大幅提升系統整合性與運行效率。
- 支援多種協定：EtherCAT、PROFINET、CANopen、PROFIBUS、EtherNet/IP...

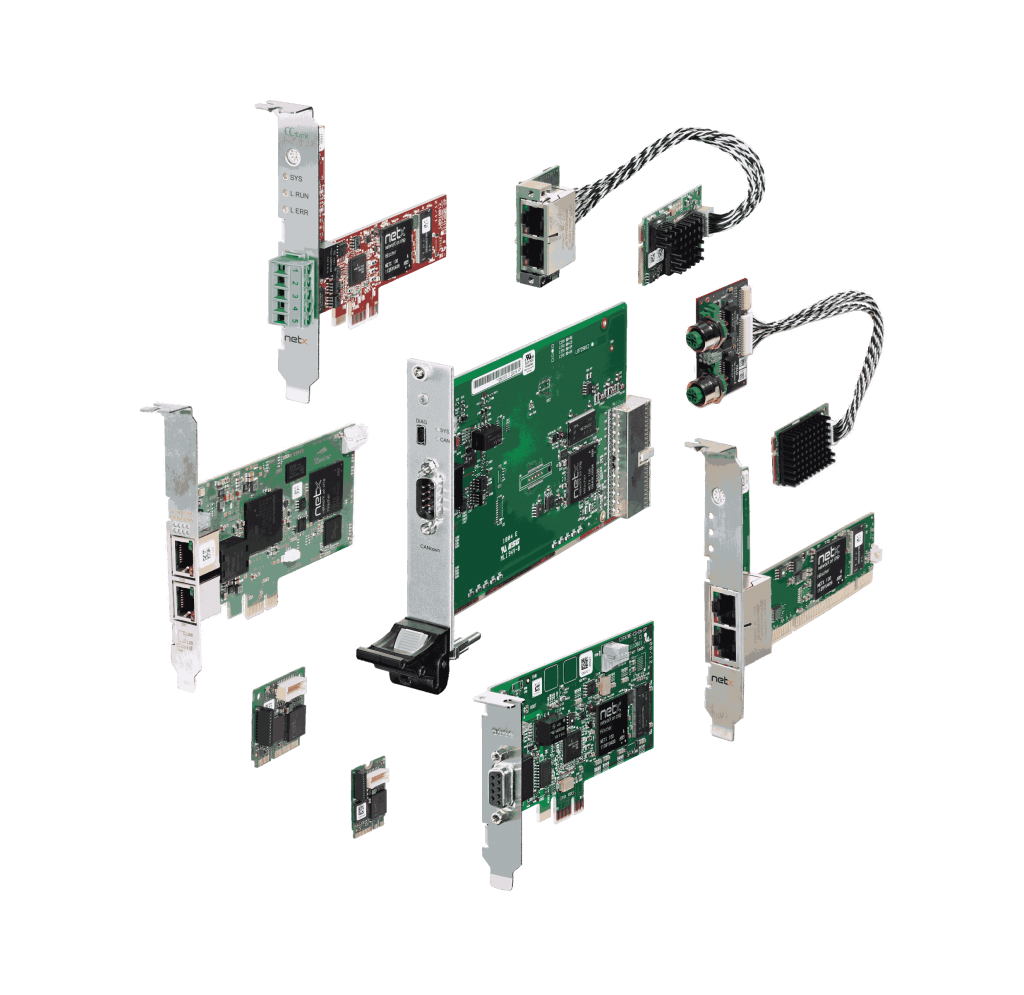

- 支援多種介面：PCI、miniPCI、PCIe、M.2、PCI104、PC/104、CPCI.....
- 可作為主站或從站
多協議PC介面通訊控制卡
我們提供基於PC的多協議通用控制卡，為PC拓展各類現場總線和工業以太網協議接口，實現基於PC的自動化。
支援多種協議:EtherCAT、PROFINET、CANopen、PROFIBUS、EtherNet/lP..
支援多種介面:PCl、miniPCl、PCle、M.2、PCI104、PC/104、CPC!...
可作為主站或從站
HH-CIFX系列
基於PC的多協議通用控制卡
產品優勢與應用
一卡多協議，主從皆可
支持眾多通訊協定，包含PROFIBUS，PROFINET，CANopen，EtherCAT，DeviceNet，Ethernet/IP，CC-Link，CC-Link IE Field Basic，Modbus，POWERLINK等，所有支援的協定均已通過各協會組織的標準認證。只需載入不同韌體即可更改通訊協定（僅限同型號）
設備驅動多，輕鬆整合
提供廣泛的設備驅動程式。 除了免費的C-Toolkit外，還提供了所有相關作業系統的驅動程式以及協力廠商供應商的軟PLC驅動程式，支援的作業系統包括Windows、INtime、Linux、OPC、 QNX、Windows CE等。
簡單易用，性能強大
協議棧在PC卡上自主執行，並通過雙端口記憶體(DPM）或直接記憶體存取（DMA）與主機進行數據交換與處理。所有PC卡都使用相同的驅動程式和圖形化、直觀的配置工具，通過旋碼開關分配唯一的槽號，提供不同長度的電纜、M-12 接頭、額外 NVRAM，更大溫度範圍，2通道卡或分離網路介面
自動化控制
將HH-CIFX連接到PC端作為協定主站使用，控制各類從站模組（如IO和伺服）。在PC端可通過二次開發包對HH-CIFX進行操作，從而整合到各類工業軟體當中，常用於機器人、半導體行業
數據採集與監控
將HH-CIFX連接到PC端作為協議從站使用，可以獲取任何協定網路中的資料並進行視覺化，常用於機器視覺、智慧製造等行業
數據轉接
將HH-CIFX作為PC與PLC之間的數據傳輸橋樑，可以將PC上的數據（如視覺坐標軸數據）傳輸給PLC，也可以將PLC傳輸過來的數據用於觸發連接到PC上的設備（如掃碼器等）
產品指南
支持所有通訊協議的各種接口類型的PC板卡：
聯繫宏虹工程師為您選配最優型號
圖形化和直觀的配置工具，可實現簡單，快速的調試
所有產品和自動化網路的一種工具
主站和從站的配置
基於常見的FDT / DTM標準
包括用於PROFINET I / O IRT Controller的拓撲編輯器
⊃ 下載HH- CIFX 50 50E 70E 100EH用戶手冊>
⊃ 下載 HH- CIFX 80 90 90E 104C用戶手冊>
⊃ 下載 HH- CIFX 104用戶手冊>
⊃ 下載 HH- CIFX軟體安裝手冊>
⊃ 下載HH-CIFX板卡作為EtherCAT從站的基本使用舉例>
⊃ 下載HH-CIFX板卡作為EtherCAT主站的基本使用舉例>
⊃ 下載HH-CIFX板卡作為PROFINET從站的基本使用舉例>
⊃ 下載HH-CIFX板卡作為PROFINET主站的基本使用舉例_V1.1 >
應用案例
光學檢測儀器的多協議連接問題
勻膠顯影機控制一體化
HH-CIFX常見問題及解答
歡迎諮詢詢問
通過配置、調試和診斷軟體 SYCON.net可以實現對板卡支援的工業協定、八種現場匯流排以及所有最新的即時乙太網系統，並能管理複雜的異型網路結構。
板卡提供對不同程式設計級別的支援。 程式設計級別從底層的雙端口記憶體開始，直到最常見的作業系統的設備驅動程式級別。通常用戶開發可直接調用CIFX API進行二次開發，該API適用於不同的作業系統和接口類型。
National Instruments 提供了一種將外部 DLL 和共用庫整合到 LabVIEW 中的方法。預設情況下，Hilscher CIFX 驅動程式（適用於 Windows）包含這類外部 DLL，它是 Windows 應用程式訪問 CIFX 硬體並運行所必需的軟體。此外，該 DLL 可整合到 LabVIEW 中，從而在 NI LabVIEW 下提供通用的 CIFX-API，使得硬體訪問和控制更加便捷。
可能原因：
– 匯流排電纜未連接
– 主要伺服器和從伺服器之間存在配置不匹配
– 匯流排設置為由應用程式啟動。在這種情況下，xChannelBusState（） 可用於啟用匯流排或設置初始輸出數據
預設情況下，只有 root 可以訪問 cifX 設備。若要更改此限制，使用者需要對以下設備節點和檔具有存取權限，通過udev規則，可以在創建設備時自動更改許可權。
– /dev/uio<n>
– /sys/class/uio/uio<n>/device/config
- 在Windows中，可通過驅動配套的工具軟體cifx setup來設置是否啟用板卡中斷功能，在工具中識別到的設備中選擇相應設備，如cifX0，在右側的參數設置欄中勾選上”Use Interrupt“後核取方塊，可啟用對應的中斷功能。
- 在Linux系統環境下，找到設備目錄opt/cifx/deviceconfig/FW/device.conf下的device.conf檔，可在其中添加irq的屬性，irq = yes代表啟用中斷
