虹科HK-CIFX板卡解決光學檢測儀器多協議連接問題

一、案例背景

由於控制櫃的空間越來越有限,並且由於IPC較小,M.2格式正在成為基於PC的應用場合的一個新標準。因此,工廠和機器製造商需要一款有效節省空間的多協議PC卡,且以M.2格式在低功耗平台上運行,進而滿足工業通訊的需求。

二、產品介紹

虹科HK-CIFX M.2 2230格式板卡是一款小巧靈活的用於工業通信的多協議PC卡,在一個低功耗的平台上運行。虹科HK-CIFX板卡提供了一個現成的網絡接口,它包括一個涵蓋硬件、不同操作系統的設備驅動程式、可加載的固件和配置工具的完整解決方案。另外,虹科HK-CIFX板卡目前支持常見的PC卡格式,對用戶開放PCI、PCI Express、緊湊型PCI、薄型PCIe、Mini PCIe、半高PCI Express、M.2格式PCI Express、Mini PCI、PCI / 104和PCI 104等接口。同時也在不斷開發新的協議棧和計算機板卡格式,以提供一個技術先進、可擴展和面向未來的PC卡產品組合。

三、案例介紹

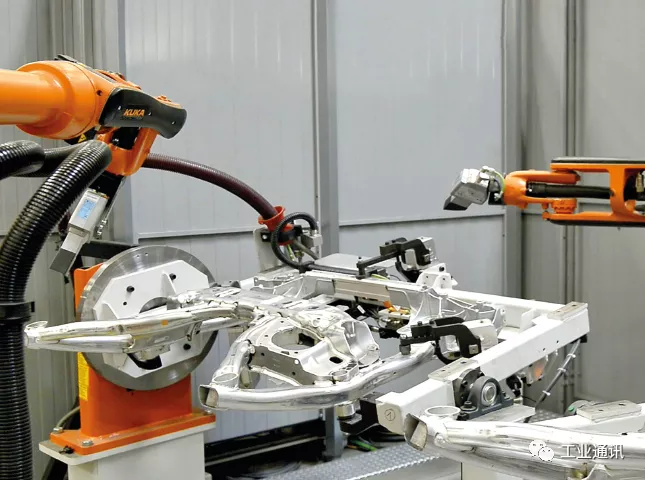

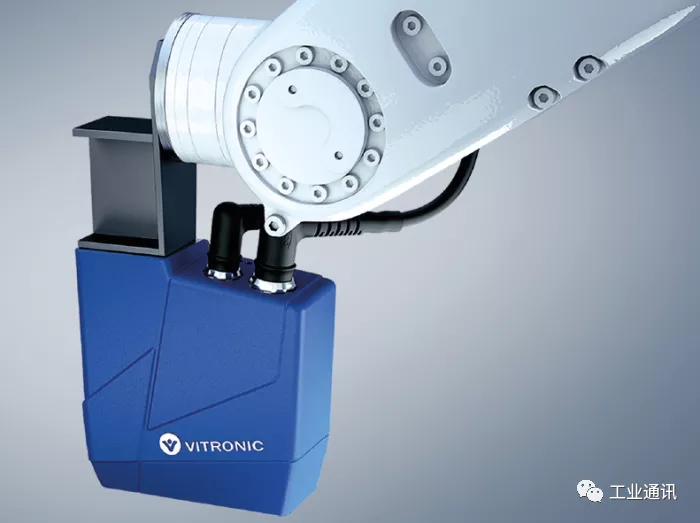

擁有超過35年的經驗的VITRONIC公司致力於開發、生產和供應一流的機器視覺系統領域,為客戶的工廠、機器和設備配備強大而可靠的視覺解決方案。通過VIRO WSI,該公司為自動焊縫檢測提供了領先的技術。該光學檢驗系統基於先前定義的質量標準,可以持續地對工件上的焊縫進行100%客觀和可靠的檢測,並取代人工容易出錯的目視檢查。為了快速識別有缺陷的焊縫,該系統需要視覺檢測和搬運機器人之間持續性實時調節。

在光學檢測儀器的多協議連接問題上,主要的挑戰是在整個週期時間內獲取每個焊縫的3D信息,記錄分析圖像並傳輸到機器人控制器。為了確保這一過程所花費的時間最小化,該過程需要確保機器人在焊縫有缺陷的地方精確地重新對工件進行加工。為了應對挑戰,滿足將M.2格式板卡集成到機器和工廠中的VIRO WSI且不受客戶首選網絡協議的影響,VITRONIC集成了虹科HK-CIFX板卡。

兩家公司的技術結合顯示了視覺系統和工業通信領域的協同作用使工廠和機器製造商能夠以最靈活的方式創建具有”零召回”的生產線,並輕鬆適應最新的通信標準。這樣,VITRONIC的應用和服務工程師可以專注於他們的核心能力,例如為客戶的工廠機器和設備配備強大而可靠的視覺解決方案,與VIRO WSI用戶合作進行機電調試和數據傳輸設置。

四、產品優點

虹科CIFX PC卡的主要優點

虹科CIFX PC卡
  1. 靈活性:提供PCI、PCI Express、緊湊型PCI、薄型PCIe、Mini PCIe、半高PCI Express、M.2格式PCI Express、Mini PCI、PCI / 104和PCI 104等接口格式;通過雙端口內存(DPM)或直接內存訪問,訪問數據
  2. 對於不同操作系統和不同通訊協議,提供統一的API函數接口
  3. 支持EtherCAT、PROFINET、EtherNet/IP、Modbus TCP、CANopen、Profibus、DeviceNet、CC-Link等實時通信協議。
