TSN/HSR/PRP解决方案

宏虹電子提供您最佳的TSN方案

時間敏感網路(TSN)是負責數據連結層標準的IEEE 802.1工作組所提出的技術。該工作組制定的規範允許在IEEE 802網路上實現時間同步和低延遲的數據流服務。

TSN技術不斷發展,並針對汽車、工業、廣播和航空航太等不同領域進行優化。它能夠將OT(操作技術)和IT(訊息技術)世界整合在一起,確保在確定性乙太網網路中所有設備的互通性和標準化。這項技術顯著降低了設備投資和維護成本,並促進高級分析服務的無縫整合,同時減少對單一供應商的依賴。所有這些優勢使TSN成為未來乙太網路的重要參考技術。

Relyum TSN網絡架構圖,展示不同設備與TSN骨幹網的連接
點擊圖片放大

TSN時間敏感網路

SOCE logo

我們代理SOC-E品牌的SocTek和RelyUm系列。

宏虹為您提供多種TSN產品,助您快速進行TSN測試等複雜工作

RTaW-Pegase:TSN模擬配置軟體

即時通訊架構的建模,模擬和自動配置

RTaW-Pegase有助於構思安全和優化的網路:汽車,航空航太和工業乙太網TSN網路,CAN(FD,XL),LIN,Arinc以及用於車外通信的無線網路。除了精確定時的模擬外,RTaW-Pegase還可以計算通訊延遲和緩衝區利用率的嚴格上限,並包括高級自動化配置演算法,可確保硬體和軟體元件的正確性和優化使用。

汽車內部系統分析示意圖,展示車輛的配置、建模、可視化、仿真、分析等功能。
RELY-TSN-Configuator:TSN時間敏感網路配置工具

RELY-TSN-Configuator:TSN時間敏感網路配置工具

允許在確定網路拓撲和通訊需求時配置TSN 設備,並保證滿足約束條件。

TSN(時間敏感網路)配置是標準化組織(如IEEE)和工業組織(如IIC TSN測試平臺工作組)中最活躍的議題之一。TSN通訊基於在Talker和多個Listener之間設置的數據流程,並由集中式網路配置(CNC)節點根據商定的參數配置網路的所有元素。TSN網路建模工具允許通過GUI或導入現有描述(如YANG、CSV)來對流量需求、設備及拓撲進行建模,並支援多種TSN機制,如時間同步、QoS、基於信用的整形器、預定流量、幀搶佔和可靠性配置。最終,該工具還支持將配置以XML-YANG或Excel、CSV格式匯出,並可與宏虹其他RELY設備互通。

HSR/PRP解決方案

RELY-RB是智慧設備的新概念,它整合經過現場驗證的先進技術,可實現無丟包冗餘乙太網,亞微秒級同步和網路安全。該設備能夠將整個 LAN與冗餘網路合併,以透過 QuadBox操作互連 PRP和 HSR網路並擴展 HSR環。

RELY-TSN-LAB

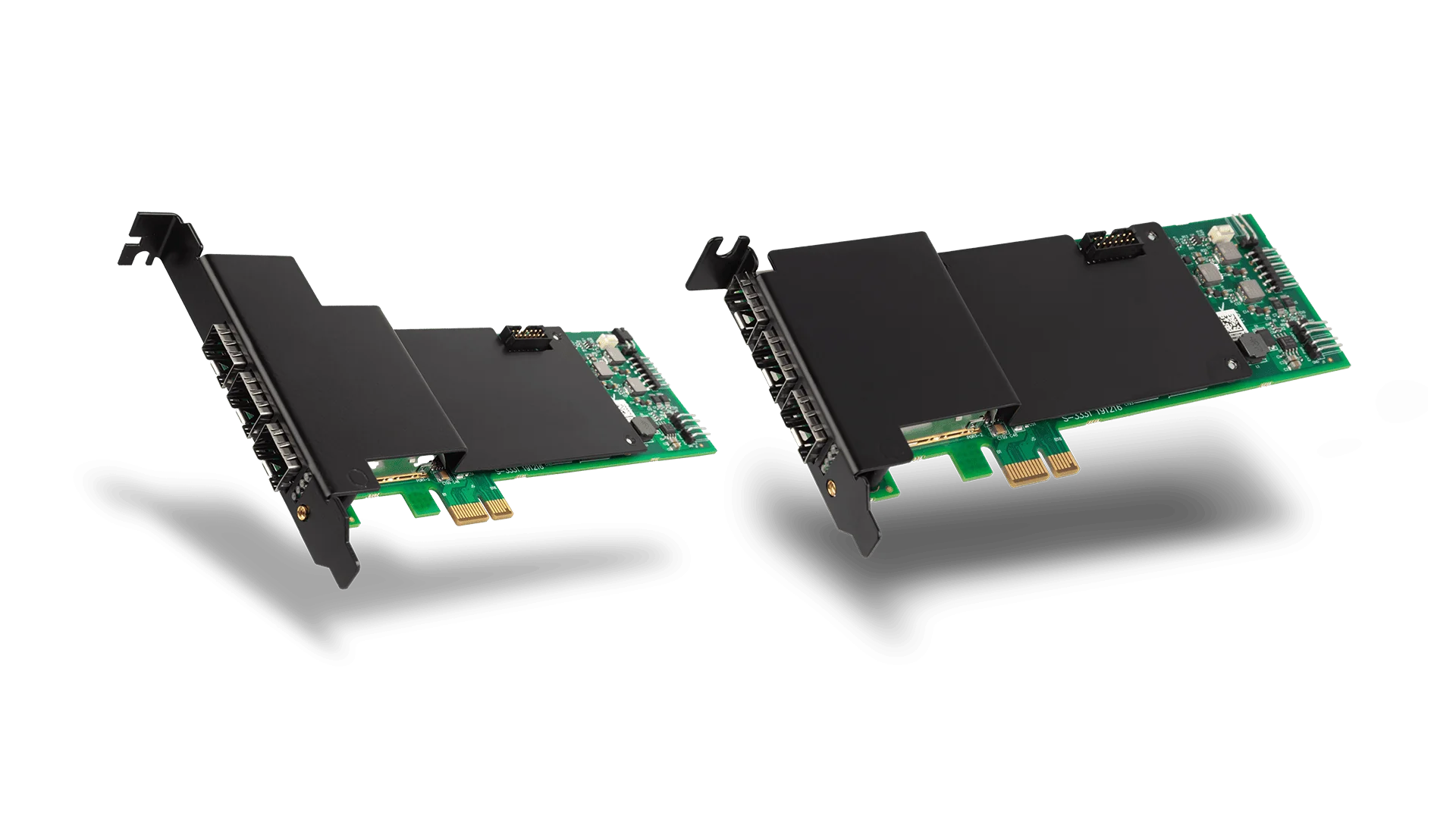

RELY-SYNC-HSR/PRP-PCIe是一款智慧可插拔板卡,整合硬體和軟體資源,提供專業的網路、同步及安全服務。作為多媒體PCIe Redbox-DAN,該設備可在不同應用中充當高可用性網路的HSR/PRP節點,連接乙太網網段與HSR/PRP網路。RELY-SYNC-HSR/PRP-PCIe具備專用硬體,實現低延遲切換,並基於IEEE 1588標準提供高精度時鐘同步。這些功能使其成為關鍵環境中最可靠和多功能的網路設備選擇。

RELY-TSN-PCIe

HSR-PRP 交換機(HP S)是一款IP內核,用於實現可靠性乙太網通訊的高可用性無縫冗餘和並行冗餘協議(HSR和PRP版本3,IEC 62439-3-條款5和4各自的)標準。HSR-PRP交換機是一個完整的硬件解決方案,可以在低成本 FPGA上實現。

它是針對能源市場設備的一種靈活解決方案,該設備將連接到 HSR環、PRP局域網或在IEC 61850的環境下用作橋接器。

vivado_gui_ip

應用領域

Audio Video Bridging (AVB)

車載網路

汽車產業

航空航太

航太產業
