一、引言：多品牌 PLC 環境下的通訊整合挑戰
對於同時使用多家品牌PLC的自動化工程師而言，不同品牌 PLC 所支援的工業通訊協定各有差異，例如 PROFINET、PROFIBUS、EtherCAT、EtherNet/IP、CC-Link、CC-Link IE、DeviceNet、CANopen 等。在實際工業場域中，為了讓 PLC 與各式現場設備進行資料交換與控制整合，往往需要整合不同品牌PLC的通訊介面與通訊架構。
然而，部分應用功能較為單純、資料量較小的設備，仍普遍採用 RS485／RS232／CAN 等基本串口通訊方式，例如電力監測儀表、光學感測器、溫溼度感測器等裝置。

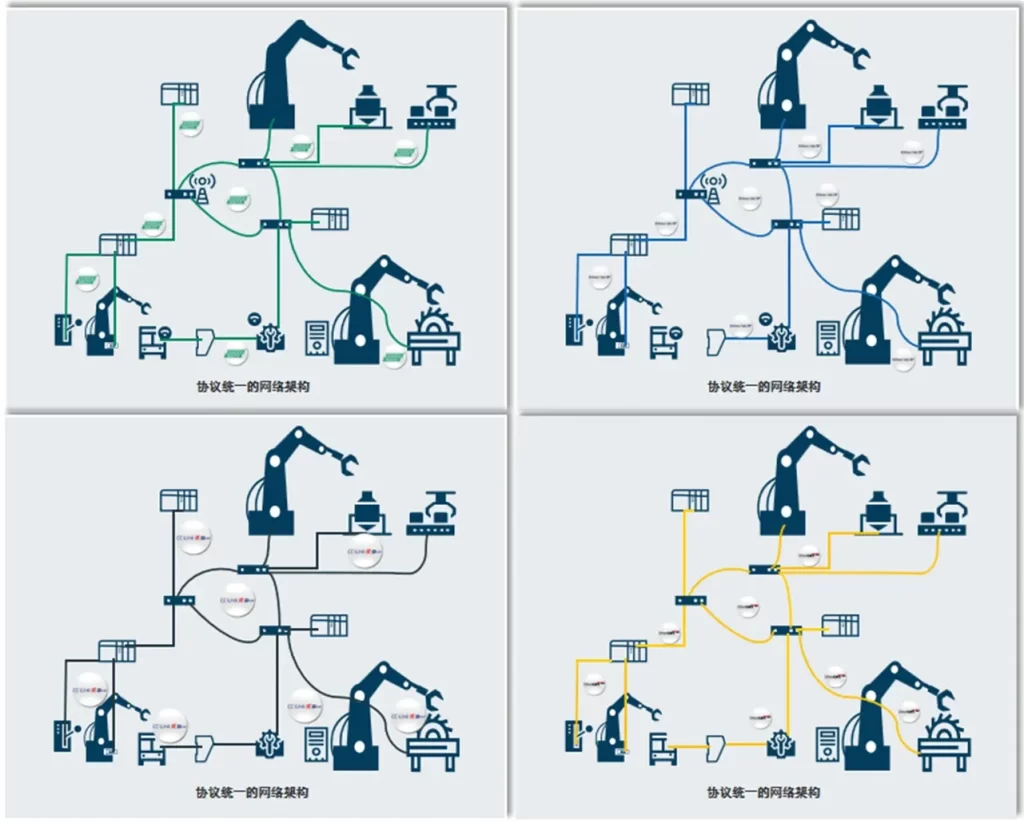

二、高階製造業對通訊架構一致性的實務需求
根據專案現場通訊整合需求的實務經驗，在半導體、鋰電池、汽車製造等高階製造業場域中，現場通常要求通訊架構標準化與一致化，儘量降低工業通訊協定與網路類型的複雜度；控制系統中的子設備亦需盡可能支援與 PLC 相同的通訊介面，以利整體系統整合、維護與後續擴充。
串口設備如何快速整合至PLC工業通訊網路？
當專案時程緊迫，無法進行產品改版升級或更換設備型號時，對設備製造商或系統整合商而言，如何快速完成「串口設備整合至PLC控制系統」的通訊協定轉換，往往成為專案推進的關鍵。

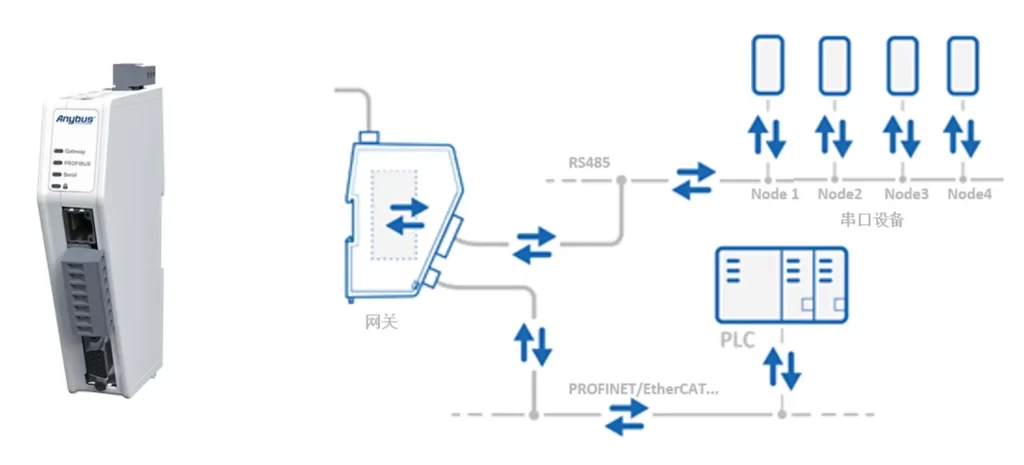

此時，透過工業通訊閘道（Protocol Gateway）進行協定轉換，是相對快速且成熟的解決方案。通訊閘道可將串口通訊協定轉換為PROFINET、EtherCAT、EtherNet/IP、Modbus TCP、PROFIBUS DP 等主流工業通訊協定，協助串口設備快速整合至PLC控制系統之中。其通訊架構中，由通訊閘道負責完成「串口通訊資料」與「工業通訊資料」之間的雙向轉換。
通訊閘道的串口通訊協定設定重點
通訊閘道的串口通訊協定設定功能，是影響專案導入效率的重要因素之一，甚至會直接關係到現場專案進度。由於自動化工程多於建置中的廠區進行，現場環境複雜，且常伴隨交期壓力與設備安裝時程限制，因此通訊閘道是否具備直覺化、易操作的協定設定介面，將直接影響工程師的作業效率。
三、Anybus ABC30XX 串口通訊閘道的設定方式說明
以 Anybus ABC30XX 系列串口通訊閘道為例，其設定可透過內建的Web設定介面完成，無需額外安裝軟體，可有效降低工業現場電腦環境或網路限制所帶來的影響。
其 Web 設定畫面提供完整且清晰的操作介面，基本設定多以點選與拖曳方式完成，並具備步驟式設定引導功能，同時可即時顯示通訊閘道兩側網路的連線狀態，方便工程師快速確認通訊是否正常。

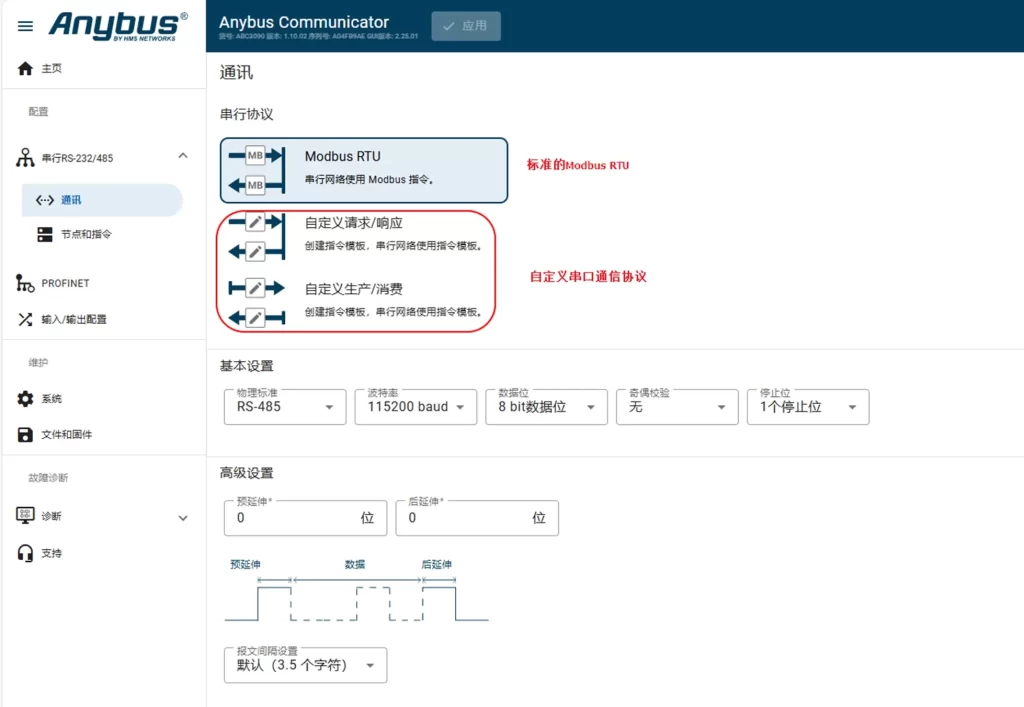

Modbus RTU 串口設備整合至 PLC 的設定方式
針對標準 Modbus RTU 通訊協定，通訊閘道可作為Modbus RTU主站（Master）運作。其設定介面內建常用的Modbus功能碼（Function Code），可直接於控制系統整合時使用。

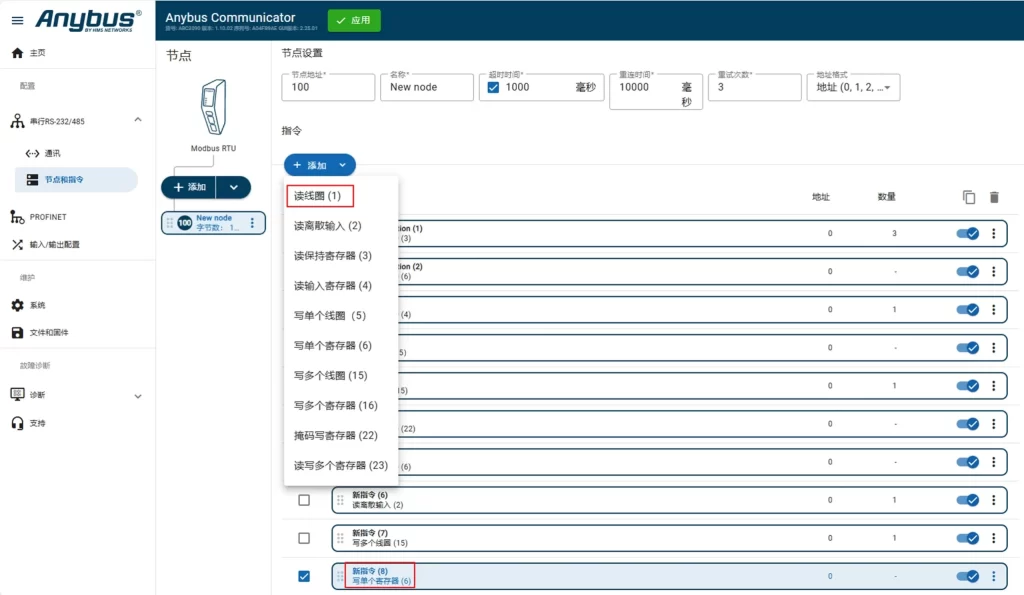

在 Anybus ABC30XX 的 Modbus RTU 設定畫面中，透過「新增節點」功能建立設備通訊節點後，即可設定 Modbus 資料暫存器起始位址與資料長度，完成通訊資料對應設定。

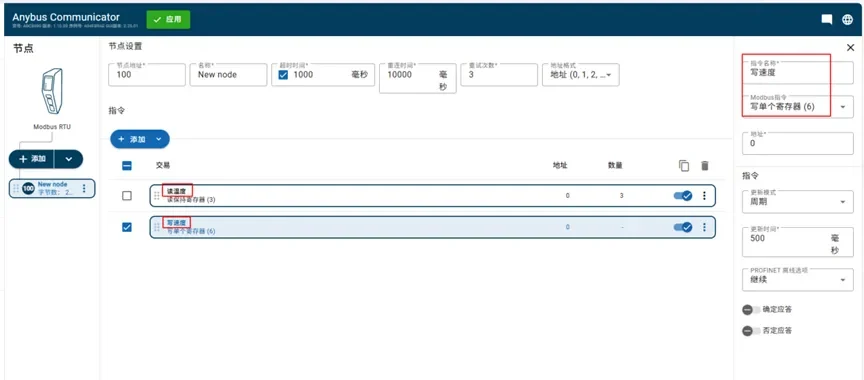

此外，亦可依實際應用需求重新命名各項通訊指令，以利後續維護與除錯時快速辨識其用途。

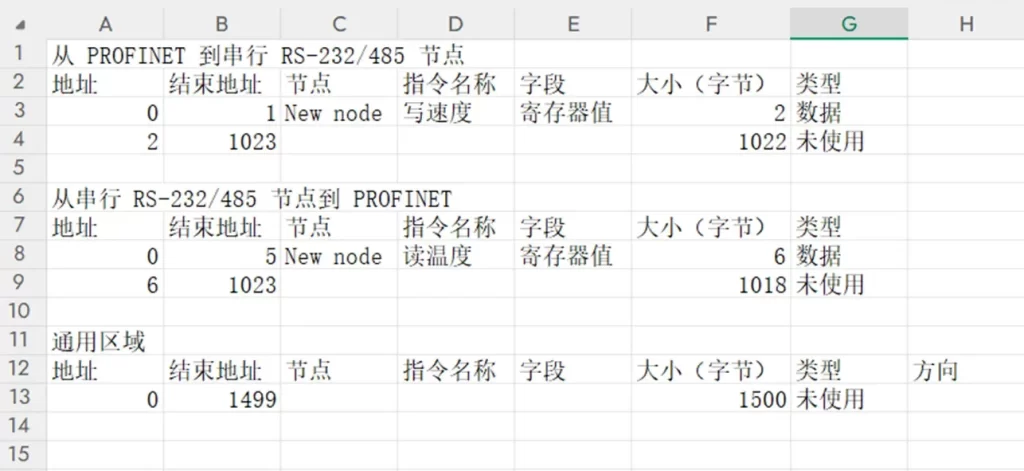

PLC工程師實務應用：點位表匯出與程式開發
當Modbus RTU指令設定完成後，系統可自動產生完整的資料位址對照表，並匯出為 Excel 檔案，方便 PLC 工程師進行點位對應與程式開發作業，大幅降低人為設定錯誤的風險，並提升系統整合效率。
四、通訊閘道的資料監控與通訊封包診斷功能
由於串口設備所使用的通訊協定多半結構相對單純，當現場工業通訊發生異常時，實務上往往較難快速定位問題來源。因此，通訊閘道所提供的資料監控與通訊封包診斷功能，對於現場通訊異常的排查與分析相當重要，可有效協助工程人員進行問題判斷。

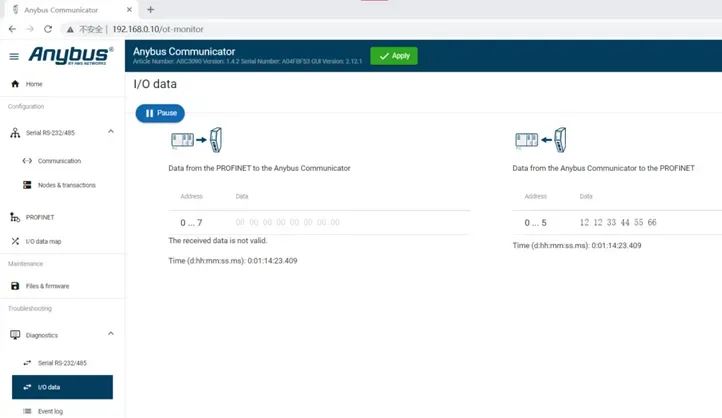

資料監控
在PLC程式除錯過程中，PLC下發至設備的資料往往不易直接於設備端即時查看。當設備未依PLC控制邏輯正常動作時，工程師常需花費額外時間確認資料是否成功送出，以及資料內容是否正確。
透過通訊閘道的設定介面，工程師可直接在線上即時觀察PLC與串口設備之間實際傳送的資料內容，快速確認通訊流程是否正常。

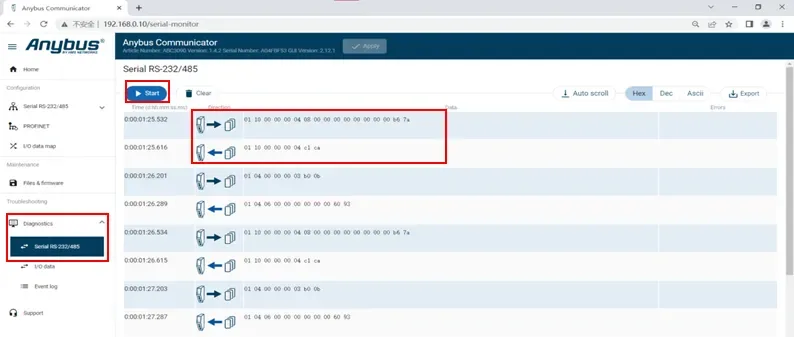

通訊封包監控
通訊異常常見原因包含：封包是否成功送出、封包格式是否正確，以及串口設備是否能正常回應PLC的通訊請求。上述問題皆可透過線上通訊封包監控方式進行直觀確認，大幅降低現場排查串口通訊故障所需的時間與難度。

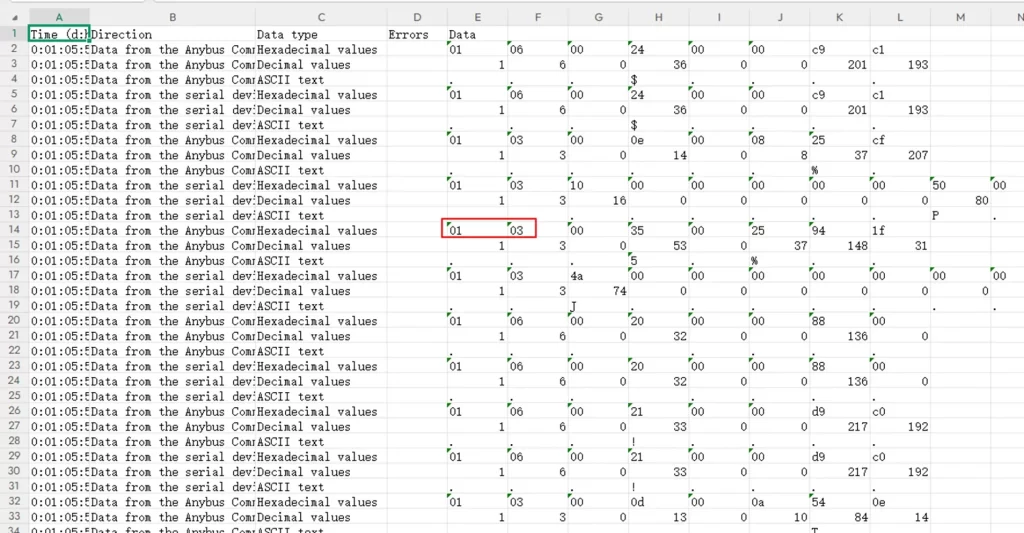

此外，亦可將擷取到的通訊封包資料匯出為Excel表格，方便後續進行封包篩選、比對與錯誤快速定位。

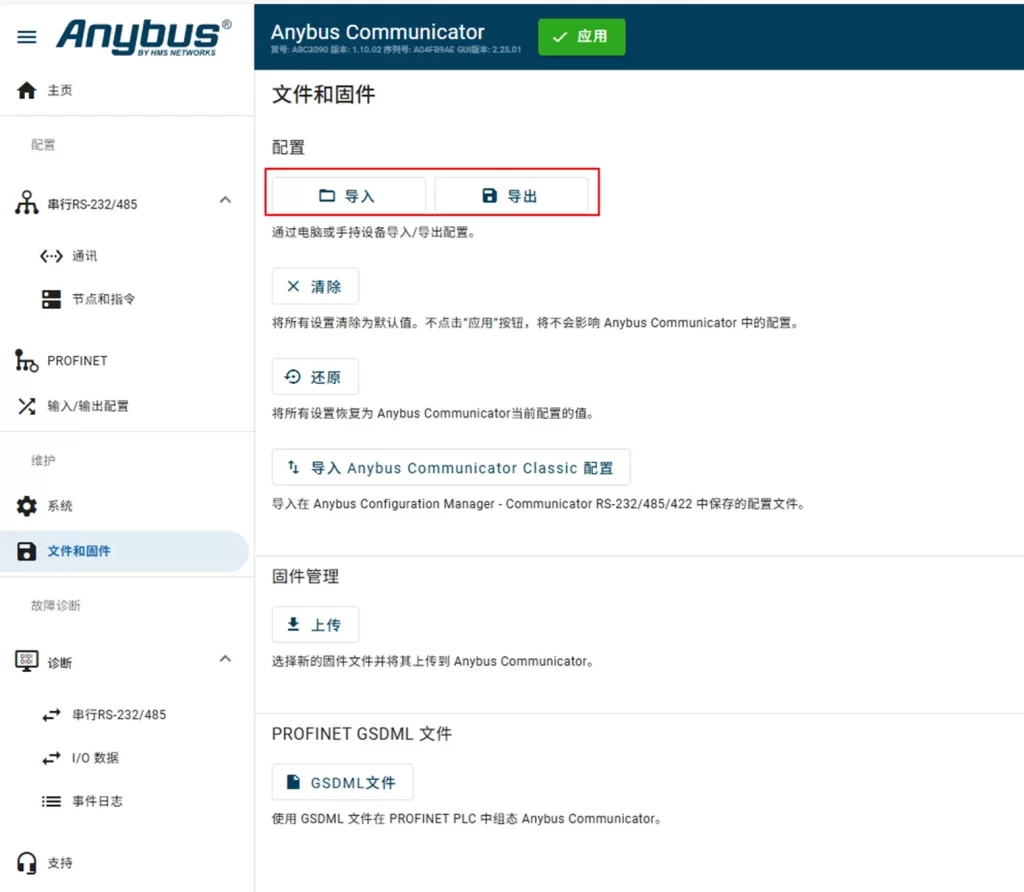

設定備份與設定遷移
當現場需部署多台通訊閘道，且應用情境相同時，可先將既有通訊閘道的設定檔匯出，再直接匯入至尚未設定的通訊閘道中，無須重複進行設定作業。
即使使用不同型號的通訊閘道，其串口側設定亦可支援跨型號匯入。未來即便更換不同品牌或型號的PLC，也無需重新調整通訊閘道的串口通訊設定，有助於降低系統調整與維護成本。
通訊閘道的其他技術參數參考
Anybus ABC30XX 系列串口通訊閘道
串口介面：RS485（最多支援掛載 31 個節點）／RS232
電源輸入：12–30 V 寬電壓供電
資料轉換延遲：< 1 ms
通訊資料量：雙向各 1500 Bytes
認證：CE／UL 認證，防爆 ATEX 認證
重量：約 150 g
支援 Modbus RTU 主站，以及串口自訂通訊協定設定
單一平台支援 PROFINET、EtherCAT、EtherNet/IP、Modbus TCP、PROFIBUS DP、CC-Link 等多種工業通訊協定，串口側設定可跨通訊類型遷移，無需重新設定
尺寸：27 × 144 × 98 mm
結語
在多品牌 PLC 與多種工業通訊協定並存的自動化現場，串口設備仍是感測與量測系統中不可或缺的一環。透過通訊閘道進行協定轉換，不僅能在不更換既有設備的前提下，快速完成串口設備與 PLC 控制系統的整合，也能有效維持現場通訊架構的一致性與可維運性。對系統整合商與設備使用者而言，選擇具備穩定轉換效能與清楚設定機制的通訊閘道，將有助於降低專案風險，並提升整體系統導入與後續維護的效率。
