TE 車載乙太網 MediaConverter 100BASE-T1

功能概述 :

宏虹Technica Engineering MediaConverter 100BASE-T1 是一款專為汽車乙太網路與標準乙太網路之間提供無縫實體層轉換的高效媒體轉換器。具備約2微秒的低且恆定延遲，支援RJ-45及MQS連接器，配置可透過DIP開關靜態設定，亦可遠端動態控制。設備內建框架生成器、診斷功能與韌體更新接口，適用於汽車開發、測試及原型設計，確保通訊準確性及網路穩定性。

產品概述

轉換

MediaConverters 直接從物理層 100BASE-T1 和物理層 100BASE-TX 傳輸資料幀，具有大約 2 微秒的確定性和恆定延遲。

配置

MediaConverters 可以靜態配置為獨立操作，也可以遠端控制為動態操作。

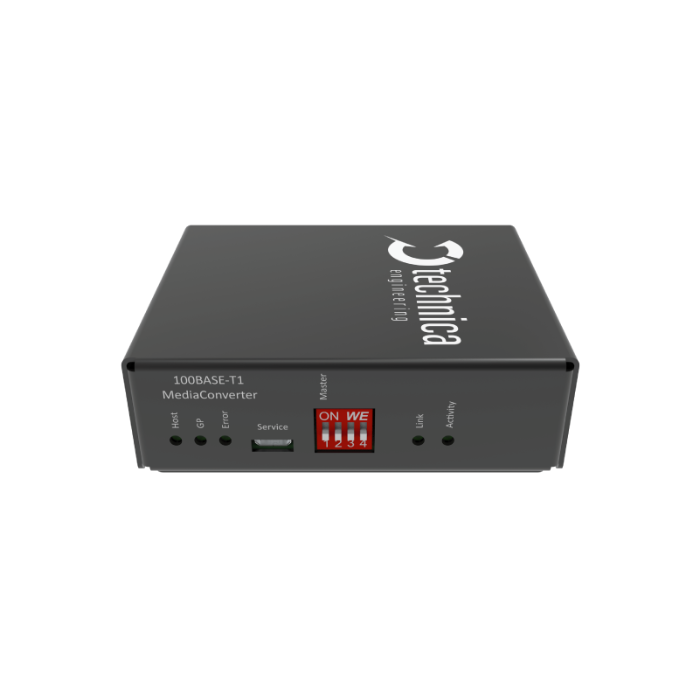

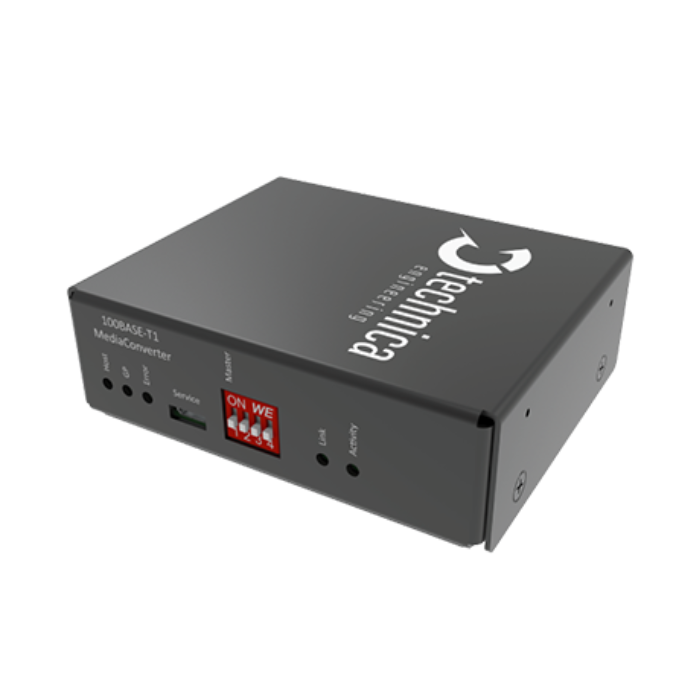

獨立操作透過 4x DIP 開關定義，用於設備的基本配置：
– DIP 開關 1：主/從
– DIP 開關 2：未使用
– DIP開關3：未使用
– DIP 開關 4：幀產生器
對於進階用例，例如遠端控制操作或進行其他偵錯，可以使用序列介面（控制台），該介面可透過 Micro USB-B 連接器存取。此介面允許使用者讀取 TX/RX 暫存器計數器、通道的 SQI 值、CRC 錯誤和其他信息，以及動態更改 MediaConverters 配置（覆蓋 DIP 開關）。它也可用於設備韌體更新。

應用領域

Technica Engineering 的 MediaConverters 可在開發台甚至惡劣環境下使用。憑藉其堅固耐用的設計和易用性，它非常適合整合到測試機架、快速原型開發和實驗室環境中。無論您是測試資料傳輸、連結質量，還是乙太網路速度接口，這款轉換器都能為汽車乙太網路應用提供可靠、高效的解決方案。

規格參數

設備環境與物理規格

屬性	規格
工作溫度	-40 °C 至 +85 °C
電源電壓	6 V 至 30 V DC（典型值 12 V）
連接器	MQS 6 針（插頭對應 BU-GEH 6P）
耗電量	2 W
IP 防護等級	IP20
外殼尺寸 (寬×長×高)	89 mm × 72 mm × 28 mm
重量	約 0.2 kg

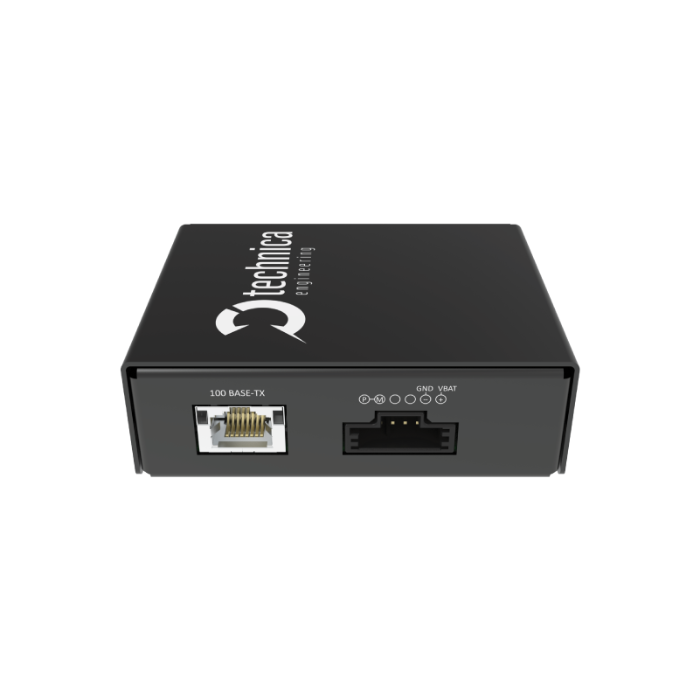

介面	1× 100BASE-T1 (MQS) 1× 100BASE-TX (RJ45) 1× 微型 USB-B

MediaConverter 100BASE-T1 特點

特點	說明
從 TX 到 T1 的轉換	100BASE-T1
連接埠 / 連接器	RJ-45 乙太網路連接埠 MQS 6-針連接器 Micro USB-B 連接埠
配置方法	DIP 開關控制台（串行介面）
功能特徵	框架生成器狀態 LED 線路診斷韌體更新
收發器	Marvell 88Q2112 A2
