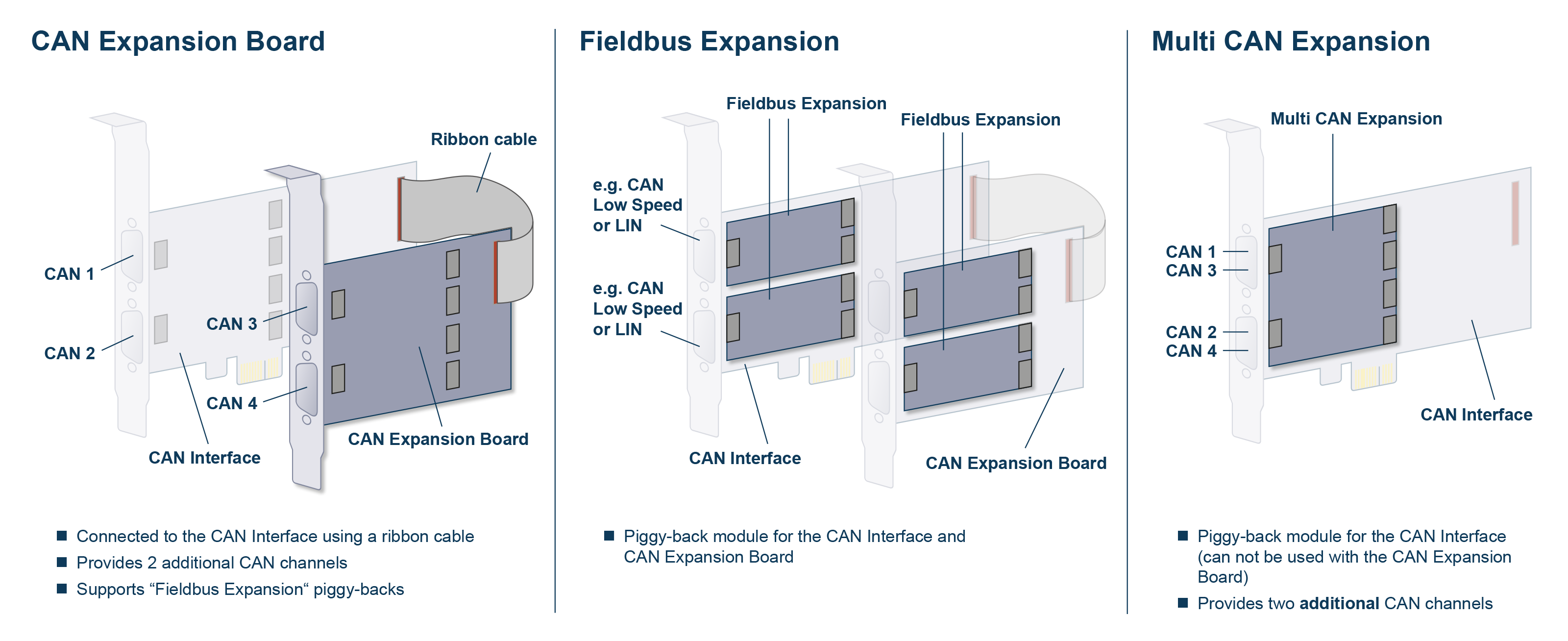

本文以清晰的結構表和附加概覽圖的形式展示了各種 PC CAN 介面支援哪些類型的擴充板和背負式模組。
適用產品
用於 PCI、PCIe 和 PMC 的 Ixxat PC CAN 介面。
問題/疑問/症狀
我可以在我的 PC CAN 介面卡上使用什麼現場匯流排擴充或搭載？
Ixxat CAN-IB100/PCIe
功能概述：
Ixxat CAN-IB100/PCIe 是 高性能 PCIe CAN 介面卡，具 單通道 CAN 連接與 1kV 隔離保護，支援 CAN 高速（ISO 11898-2）與可選 CAN 低速（ISO 11898-3）。兼容 Windows、Linux、RTOS，適用於 工業自動化、測試台與 CAN 通訊開發。內建 canAnalyser3 Mini 監控軟體，提供即時數據分析，並支援 多卡擴充，適應多樣應用需求。
Facebook
Twitter
LinkedIn
商品介紹
描述
技術規格
認證與標準
物理特徵
CAN 特性
LIN 特性
描述
特點和優點：
• 被動 CAN 介面卡： 可直接存取 CAN 網路，適用於無需微控制器連接的應用。
• 經濟高效的連接： 提供高性價比解決方案，滿足高要求應用而不影響品質。
• PCIe 介面： 單通道 PCI Express 介面支援高速資料傳輸，適用於工業應用。
• 適用於工業和標準 PC： 採用槽板設計，可固定安裝於桌上型電腦或工業 PC，確保穩定連接。
• 標準槽支架： 標準插槽支架確保與各種 PC 系統兼容。
• 安裝多張卡： 支援多卡整合，適用於測試台與製造工廠等高需求環境。
• 模組化架構，易於擴展： 可透過擴充板與背負模組靈活擴展客製化介面。
• 可擴充低速 CAN 通道： 支援附加低速 CAN 通道擴充，並可透過軟體切換。
• 過壓保護： 電流隔離機制可防止過壓及潛在電氣損壞。
• 全面的驅動程式相容性： Ixxat VCI 驅動程式套件支援多種現場匯流排，並允許不同 PC 介面之間輕鬆切換，且可免費下載。
• 強大的程式設計介面： 提供適用於 Windows（VCI）、Linux（ECI）及即時作業系統（RTOS，依需求提供）的 API，實現靈活開發。
• 內含分析軟體： VCI V4 下載套件內附 canAnalyser3 Mini，支援 CAN 網路的分析與監控。
技術規格
交付內容
• PC 介面卡、使用手冊
• 可免費下載：CAN 驅動程式 VCI、簡易 CAN 監視器「canAnalyser Mini」
一般規格
• 淨寬度： 69 毫米
• 淨高度： 105 毫米
• 淨重： 190 克
電源與電流
• 電流消耗類型：Vcc 額定值 350 毫安（3.3V DC）
• 最大電流消耗：400 毫安（3.3V DC）
• 輸入電壓：3.3 V DC，透過 PCIe 插槽供電
• 電源連接器：PCIe 插槽（3.3V / 12V DC）
• 隔離：1 kV DC（持續 1 秒）
工作溫度範圍
• 最低工作溫度：0°C
• 最高工作溫度：70°C
• 儲存溫度範圍：-40°C 至 85°C
• 相對濕度：10% 至 95%，無冷凝
材料
• 包裝材料： 紙板
其他
• 保固期：1 年
• 填充深度：17 毫米
包裝尺寸：
• 高度：5 毫米
• 寬度：13 毫米
• 重量：190 克
認證與標準
• CE 認證：是
• 聯邦通訊委員會 (FCC)：是
• WEEE 類別：資訊科技和電信設備
• ETIM 分類：EC000515
物理特徵
• 連接器： 1 個 D-Sub 9 連接器、1 個 PCI Express (V1.1) 單通道 (x1)
• 含電池： 否
CAN 特性
• CAN 模式： CAN 高速 (ISO 11898-2)，透過可選擴充：CAN 低速 (ISO 11898-3)
• CAN 控制器： CAN 2.0 A/B
• CAN 收發器： TI SN65HVD251
• CAN 波特律： CAN 高速：10 kBit/s 至 1 Mbit/s，透過可選擴充：CAN 低速：10 kBit/s 至 125 kBit/s
LIN 特性
• LIN 模式： 支援透過擴充的 LIN (ISO 9141)
• LIN 電壓： 支援 LIN VBAT 8-48 V DC（適用於產品版本 3.0 及以上）、LIN VBAT 8-18 V DC（適用於產品版本 2.0 及以下）
常見問題
現場總線擴展
| 類型 | 加爾夫iso。 | 訂單編號 |
| *CAN 低速 (ISO 11898-3) | 是的 | 1.01.0241.20001 |
| *LIN (ISO 9141)，V Bat 8-48 V DC 外部 | 是的 | 1.01.0241.20014 |
| *CAN 低速 (ISO 11898-3) + LIN (ISO 9141) | 是的 | 1.01.0241.20100 |
| *PMC/XMC 板支援 CAN 低速 (ISO 11898-3) / LIN (ISO 9141) | 是的 | 1.01.0241.20200 |
可用組合
| CAN 埠 | 訂單編號 | 可選現場總線擴展 | 附加資訊 | |
| CAN-IB100/PCIe | ||||
| 1 | 1.01.0231.11000 | |||
| 1 | 1.01.0231.12001 | 1 x 1.01.0241.20001* | ||
| 2 | 1.01.0231.22001 | 1-2 x 1.01.0241.20001* | ||
| 4 | 1.01.0231.22001 + 1.01.0242.22000 多 CAN 擴充。 | 每個 SUB-D9 插頭上有兩個 CAN 端口 | ||
| 4 | 1.01.0231.22001 + 1.01.0240.22103 CAN 擴充。木板 | 1-4 x 1.01.0241.20001* | 需要兩個插槽支架端口 | |
| 1 | 1.01.0232.12001 | 1 x 1.01.0241.20001* | ||
| CAN-IB200/PCIe | ||||
| 1 | 1.01.0233.11000 | |||
| 1 | 1.01.0233.12001 | 1 x 1.01.0241.20001* 或 1 x 1.01.0241.20014* 或 1 x 1.01.0241.20100* | ||
| 2 | 1.01.0233.22001 | 1-2 x 1.01.0241.20001* 或 1-2 x 1.01.0241.20014* 或 1-2 x 1.01.0241.20100* | ||
| 4 | 1.01.0233.22001 + 1.01.0242.22000 多 CAN 擴充。 | 每個 SUB-D9 插頭上有兩個 CAN 端口 | ||
| 4 | 1.01.0233.22001 + 1.01.0240.22103 CAN 擴充。木板 | 1-4 x 1.01.0241.20001* 或 1-4 x 1.01.0241.20014* 或 1-4 x 1.01.0241.20100* | 需要兩個插槽支架端口 | |
| CAN-IB500/PCIe | ||||
| 1 | 1.01.0231.12010 | 1 x 1.01.0241.20001* | ||
| CAN-IB600/PCIe | ||||
| 1 | 1.01.0233.12010 | 1 x 1.01.0241.20001* 或 1 x 1.01.0241.20014* 或 1 x 1.01.0241.20100* | ||
| 2 | 1.01.0233.22010 | 1-2 x 1.01.0241.20001* 或 1-2 x 1.01.0241.20014* 或 1-2 x 1.01.0241.20100* | ||
| CAN-IB300/PCI | ||||
| 1 | 1.01.0291.12001 | 1 x 1.01.0241.20001* | ||
| 2 | 1.01.0291.22001 | 1-2 x 1.01.0241.20001* | ||
| 4 | 1.01.0291.22001 + 1.01.0242.22000 多 CAN 擴充。 | 每個 SUB-D9 插頭上有兩個 CAN 端口 | ||
| 4 | 1.01.0291.22001 + 1.01.0240.22103 CAN 擴充。木板 | 1-4 x 1.01.0241.20001* | 需要兩個插槽支架端口 | |
| CAN-IB400/PCI | ||||
| 1 | 1.01.0293.12001 | 1 x 1.01.0241.20001* 或 1 x 1.01.0241.20014* 或 1 x 1.01.0241.20100* | ||
| 2 | 1.01.0293.22001 | 1-2 x 1.01.0241.20001* 或 1-2 x 1.01.0241.20014* 或 1-2 x 1.01.0241.20100* | ||
| 4 | 1.01.0293.22001 + 1.01.0242.22000 多 CAN 擴充。 | 每個 SUB-D9 插頭上有兩個 CAN 端口 | ||
| 4 | 1.01.0293.22001 + 1.01.0240.22103 CAN 擴充。木板 | 1-4 x 1.01.0241.20001* 或 1-4 x 1.01.0241.20014* 或 1-4 x 1.01.0241.20100* | 需要兩個插槽支架端口 | |
| CAN-IB410/PMC | ||||
| 2 | 1.01.0314.22001 | 1-2 x 1.01.0241.20200* | ||
| 4 | 1.01.0314.22001 + 1.01.0242.22200 多 CAN 擴充。 | 每個 SUB-D9 插頭上有兩個 CAN 端口 | ||
| CAN-IB810/PMC | ||||
| 2 | 1.01.0314.22011 | 1-2 x 1.01.0241.20200* | ||
