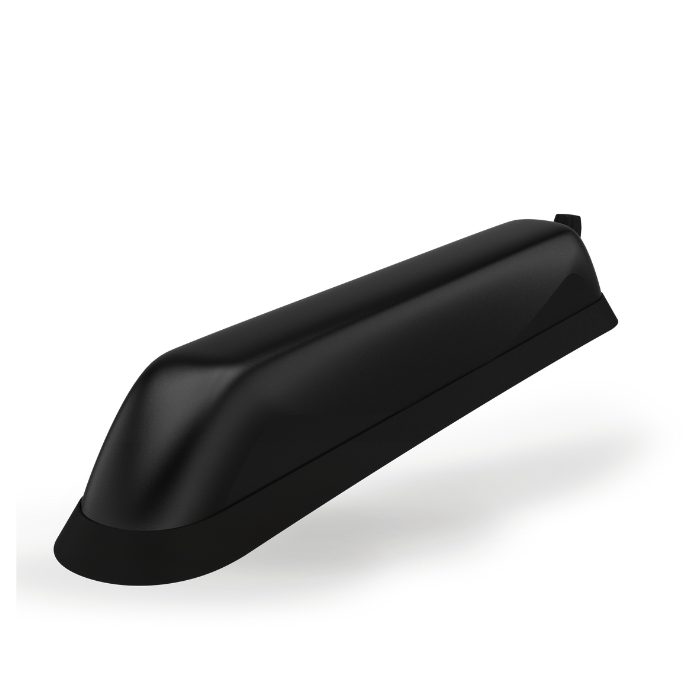

GPSD[X]4-7-49[X] | 4×4 MiMo Reef Sharkee® 天線

功能概述 :
GPSD[X]4-7-49[X] Reef Sharkee™天線採用四路4×4 MiMo配置，覆蓋698–960MHz與1427–4900MHz頻段，並可選配最高4×4 WiFi 6e及L1/L5 GPS/GNSS模組。產品配備可承載VHF、UHF及7/800MHz的單／雙／三頻鞭狀天線接口，低剖面堅固外殼兼容導電與非導電面板安裝，專為行動應用與固定站點提供穩定高速的全向無線連接。

分類: 車用天線標籤: 4G/5G 天線, Panorama, Panorama 天線, 汽車天線, 鯊魚鰭天線

描述

描述

產品概述

產品特性

光滑的鯊魚鰭設計
4×4 多輸入多輸出 698-960/1427-4900MHz
最高 4×4 MiMo WiFi 6e（可選）
GPS/GNSS L1/L5 或僅 L1 30dB/26dB LNA（可選）
鞭狀天線位置適用於單頻、雙頻或三頻鞭狀天線，確保通訊安全

產品好處

IP69K 等級
單孔安裝
光滑的鯊魚鰭設計
低調
保持車輛轉售價值
鞭子位置

產品應用

公安
行動性
急救人員

規格參數

天線產品規格表

屬性	規格
圖案	全向
典型駐波比	<2.5:1
頻率範圍 \| 獲得	698 – 960MHz \| ； 1427 – 4900MHz \|
蜂窩 LTE 元素	4×4 多重輸入多重輸出；無
WIFI 元素	2×2、3×3、4×4 多重輸入多重輸出；無
超高頻元件	無
GPS 頻率範圍	1559-1612MHz；1164-1189MHz / 1559-1612MHz；1164-1189MHz / 1559-1612MHz
低雜訊放大器增益 (dB)	26分貝；30分貝 / 26分貝
GPS 元件數量	無；1 個模組
顏色	黑色
長度	365 毫米 \| 14.37 英吋
寬度	60 毫米 \| 2.36 英吋
高度	52 毫米 \| 2.05 英吋
工作溫度	-40° / +85°C (-40.0° / +185.0°F)
線纜長度 – 鞭狀	0.3 公尺 \| 0.98 英尺
電纜長度 – LTE	0.3 ~ 5 米 \| 0.98 ~ 16.4 英尺
電纜長度 – GPS	0.3 ~ 5 米 \| 0.98 ~ 16.4 英尺
電纜長度 – WIFI	0.3 ~ 5 米 \| 0.98 ~ 16.4 英尺
電纜類型（鞭狀）	RG174
電纜類型 (LTE)	FR CS32；CS30
電纜類型（GPS）	FR CS29；RG174；FRRG174
電纜類型（WIFI）	FR CS32；CS30
電瓶電纜數量	4
GPS/GNSS 擴展數量	1
WIFI 擴充數量	最大：4
連接器（WIFI）	SMA Rev Pol；SMA (m)；SMA (f)；Articulated SMA (f)
連接器（GPS）	SMA (m)
連接器（VHF/UHF）鞭狀	FME (m)
連接器（LTE）	SMA (m)
安裝類型固定	控制板
安裝方法	控制板
IP 等級	IP69K
電纜可燃性	聯合國歐洲經委會 R118
科技	4G/5G；5G；2G/3G；2G/3G/4G；CBRS；全球定位系統；WIFI 多重輸入多重輸出；無線上網；全球導航衛星系統；無線網路6E；電子序號；FirstNet

零件編號

SKU	Colour	Cellular	GPS	WIFI
FI-IN2851	Black	4 x 4 MIMO	No	No
		5m
		SMA (m)
		Cables Fitted
FIND4-7-49	Black	4 x 4 MIMO	No	No
		0.3m
		SMA (m)
GP-IN2850	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	SMA Rev Pol
		Cables Fitted	Cables Fitted	Cables Fitted
GP-IN2855	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	SMA Rev Pol
		Cables Fitted	Cables Fitted	Cables Fitted
GP-IN2882	Black	4 x 4 MIMO	1 Module	No
		5m	5m
		SMA (m)	SMA (m)
		Cables Fitted	Cables Fitted
GP-IN2883	Black	4 x 4 MIMO	1 Module	3 x 3 MIMO
		5m	5m	5m
		SMA (m)	SMA (m)	SMA (m)
		Cables Fitted	Cables Fitted	Cables Fitted
GPSD4-7-49	Black	4 x 4 MIMO	1 Module	No
		0.3m	0.3m
		SMA (m)	SMA (m)
GPSD4-7-49-D	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	SMA (m)	SMA (f)
GPSD4-7-49-Q	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	SMA (m)	SMA (f)
GPSD4-7-49-T	Black	4 x 4 MIMO	1 Module	3 x 3 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	SMA (m)	SMA (f)
GPSD54-7-49	Black	4 x 4 MIMO	1 Module	No
		0.3m	0.3m
		SMA (m)	SMA (m)
GPSD54-7-49-D	Black	4 x 4 MIMO	1 Module	2 x 2 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	SMA (m)	SMA (f)
GPSD54-7-49-Q	Black	4 x 4 MIMO	1 Module	4 x 4 MIMO
		0.3m	0.3m	0.3m
		SMA (m)	SMA (m)	SMA (f)
GPSD54-7-49-T	Black	No	1 Module	3 x 3 MIMO
			0.3m	0.3m
			SMA (m)	Articulated SMA (f)
