CC-Link IE Field Basic
功能概述:
CC-Link IE Field Basic協議棧專為小型設備通訊設計,支援通過通用乙太網技術實現高效、穩定的數據傳輸。該協議棧可配置1至16個從站,每個從站可處理大量I/O資料,適合感測器等不需要高速控制的工業應用場景。結合CSP Plus文件的設備描述,該解決方案可簡化設備識別與通訊過程,幫助企業加速開發,縮短產品上市週期。
Facebook
Twitter
LinkedIn
- 從站(遠程站)
- CSP Plus文件
使用GOAL CC-Link IE Field Basic從站協定棧,可以設置佔用1-16個站的從站。每個網站都可以解釋為CCLIFB網路的物理或虛擬參與。每個工作站都有固定數量、固定大小的I/O資料,稱為鏈路設備。即為了交換更多的I/O資料,從站可能會佔用更多的站。
這導致每個從站的每個方向有72位元組的過程數據,導致最多16*72 = GOAl CCLIEFB 從站的每個方向 1152 位元組。
對於包含多個站的從站,鏈路設備大小是給定尺寸的倍數。例如,佔用 2 個站的從站具有 16 位元組的 RY 數據。
鏈路設備中每個位元的含義是特定於應用程式的,即協定指定每個鏈路設備的大小,但應用程式決定實際使用哪些數據點。
CSP Plus 檔與 CC-Link IE Field Basic 堆棧配置
CSP Plus 檔 提供設備描述,幫助 PLC 識別並與設備進行通訊。設備由以下欄位標識:
- VendorCode(廠商代碼)
- ProductID(型號代碼)
- Version(版本號)
ProductID 也稱為型號代碼,該值必須與 GOAL CC-Link IE Field Basic 從站協定棧的配置相匹配。注意,CSP Plus 檔中的 ProductID 是字串,並且以十六進位值的形式與配置的 ProductID 相對應。

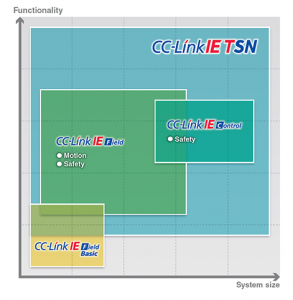

CC-Link IE Field Basic 堆棧在 CC-Link IE TSN 系統中的位置
CC-Link IE Field Basic 堆棧位於 CC-Link IE TSN 系統中的核心位置,負責從站設備與系統之間的通訊,確保實時數據傳輸和設備控制的高效性。
