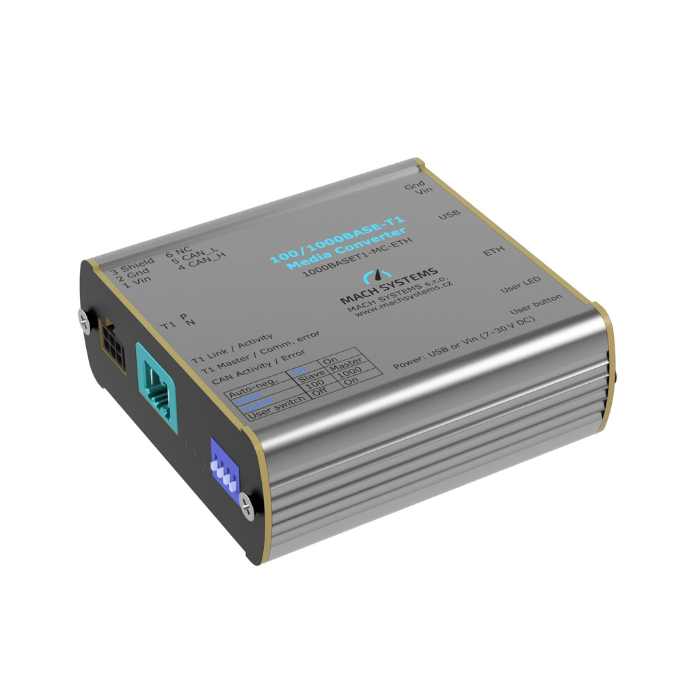

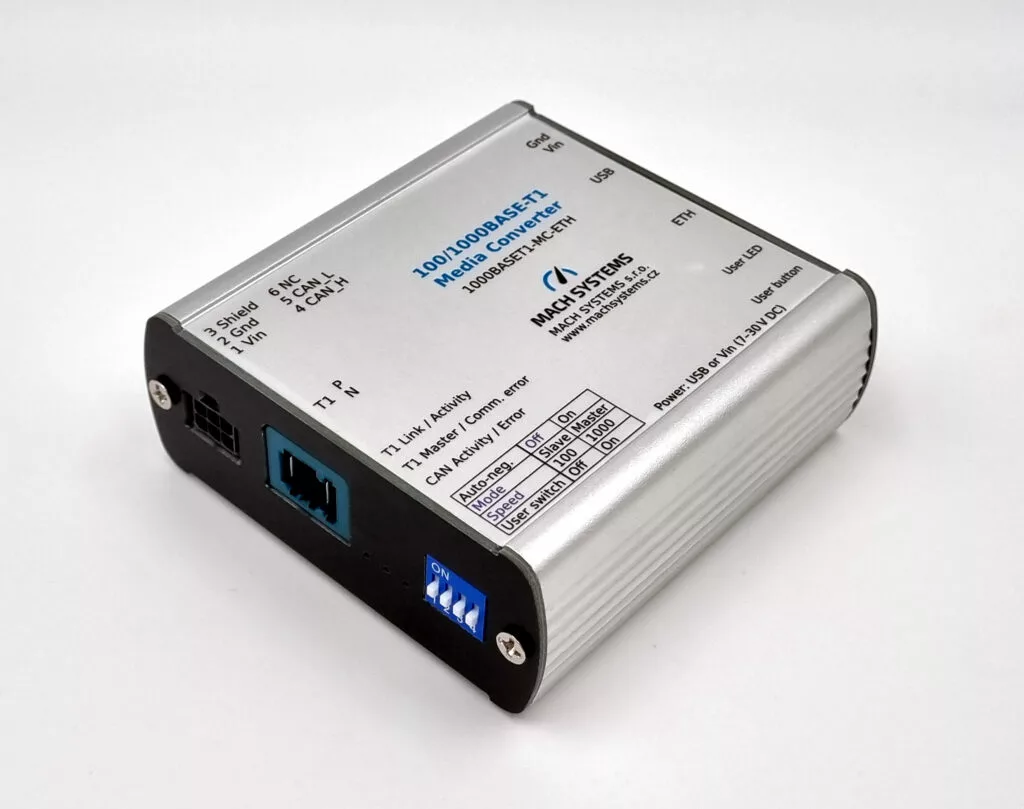

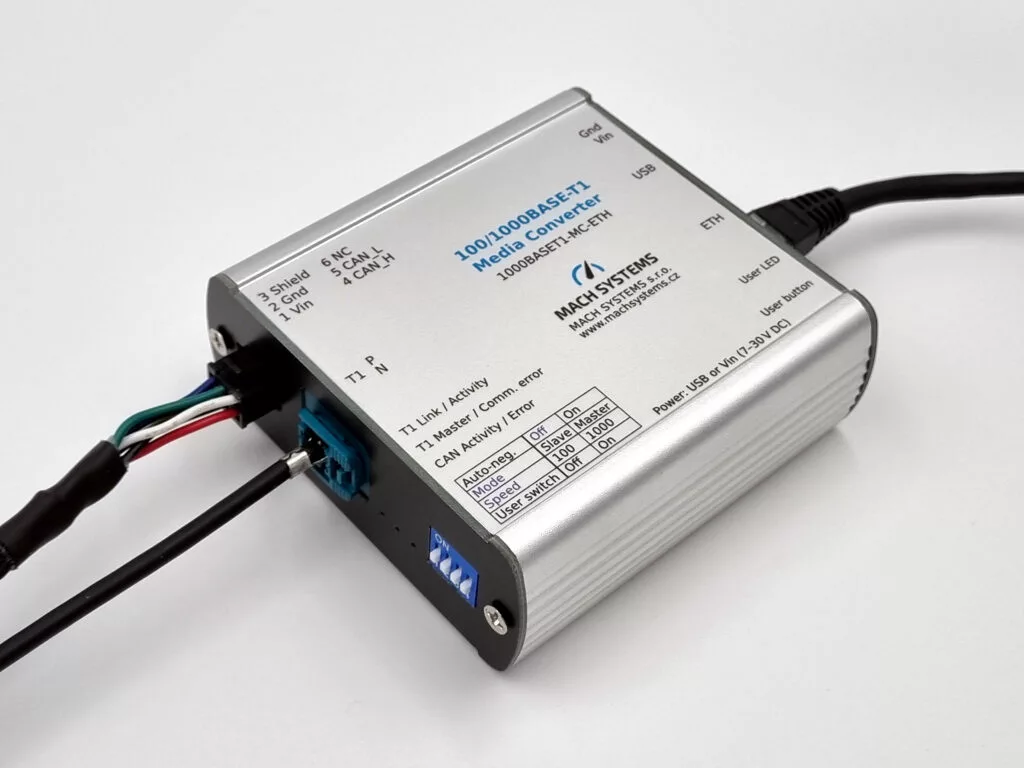

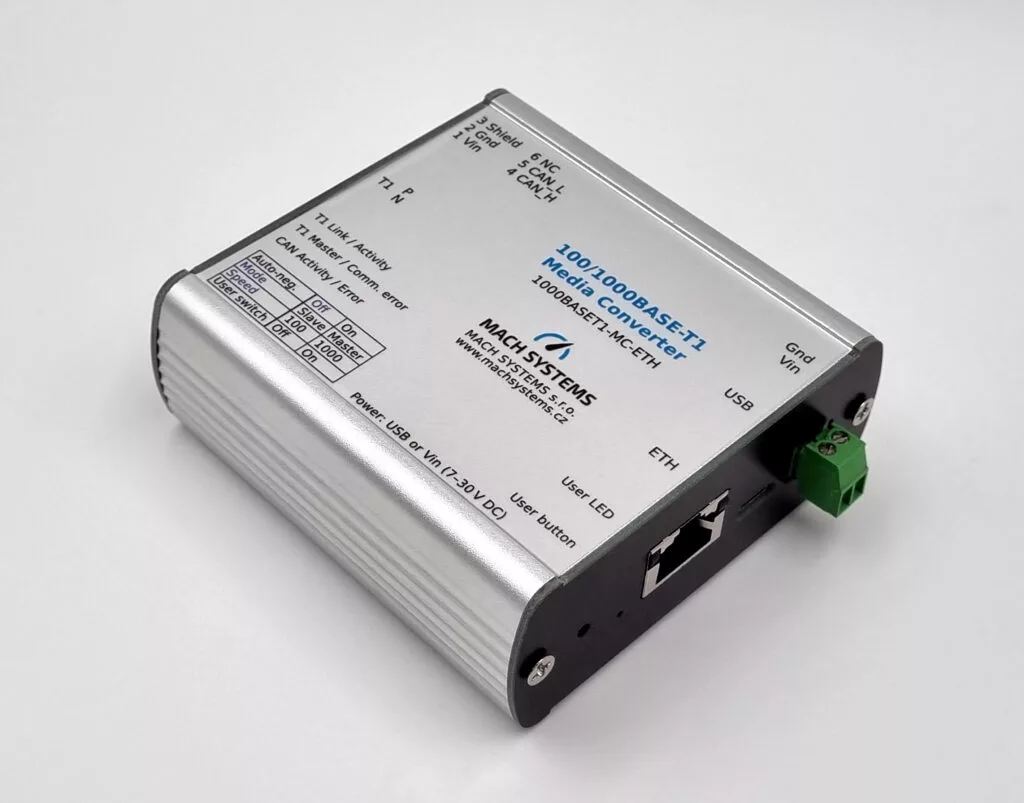

Mac Systems 100/1000BASE-T1 媒體轉換器 MATEnet

功能概述 :

100/1000BASE-T1 媒體轉換器 MATEnet 能實現汽車乙太網路（100BASE-T1、1000BASE-T1）與標準乙太網路（100BASE-TX、1000BASE-T）間的全雙工物理層轉換，支援速度及主從模式自動或手動調整，並具備高級幀產生器和電纜診斷功能。配備 USB-CAN(/FD) 介面，可同時作為 CAN 總線通信工具使用，搭配免費 PC 軟體，方便用戶遠端配置與狀態監控，並支援 DIN 導軌安裝及鋁製堅固外殼設計，廣泛應用於汽車網路測試與開發場景。

產品概述

此媒體轉換器整合幀產生器與電纜診斷等高級功能，既可作為 USB 至 CAN(/FD) 介面，也可作為媒體轉換器使用；透過 USB 或 CAN(/FD) 的開放式通訊協議，可讀取狀態資訊並配置連接埠參數，輕鬆整合至任何系統並支持程式化控制。此外，我們提供免費 PC 應用程式，用於實時查看設備狀態、設定參數及使用高級功能；內建狀態 LED 指示燈與撥碼開關，無需電腦便能快速操作，是將 100BASE-T1/1000BASE-T1 ECU 或網路連接至電腦或筆電的理想利器。

汽車乙太網路到標準乙太網路的轉換
1000BASE-T1 和 100BASE-T1 支持
100/1000 Mbit全雙工通訊
速度自動協商或手動選擇
主/從自動協商或手動選擇
IEEE 和傳統模式
T1 連接埠上的自動極性偵測
幀生成器模式
USB 用於設定、狀態和連接埠診斷
免費PC應用程式
可用作USB轉CAN(/FD)接口
USB 或外部供電
鋁製外殼
DIN 導軌安裝可能性

規格參數

乙太網路媒體轉換器規格表

特徵	描述
媒體轉換	1000BASE-T1 → 1000BASE-T 100BASE-T1 → 100BASE-TX
配置	速度：100/1000/自動協商模式：主/從/自動協商幀產生器：開/關連結模式：IEEE/傳統
頻道	汽車乙太網路：1000BASE-T1 (IEEE 802.3bp) 或 100BASE-T1 (IEEE 802.3bw) 傳統乙太網路：1000BASE-T、100BASE-TX CAN(/FD)：ISO 11898-1:2015；CAN 2.0A/B USB：USB 2.0 CDC
一體化介面	支援 USB VCP 或 CAN(/FD) 開放協定配置讀取埠狀態、電纜診斷同時作為 USB-CAN(/FD) 與媒體轉換器
PC 應用程式	免費工具：狀態檢視 / 設備配置 / 電纜診斷 / USB-CAN(/FD)
電源	USB 供電外部 7–30 V DC（有極性與電湧保護）

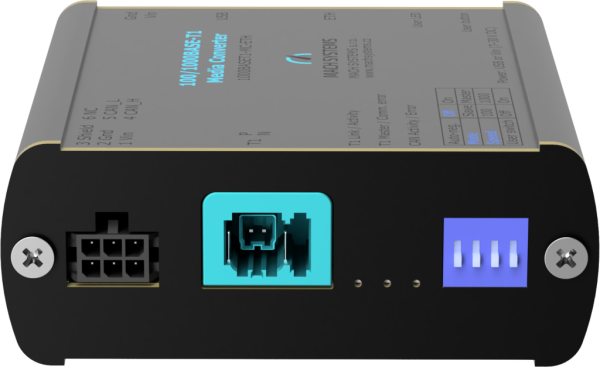

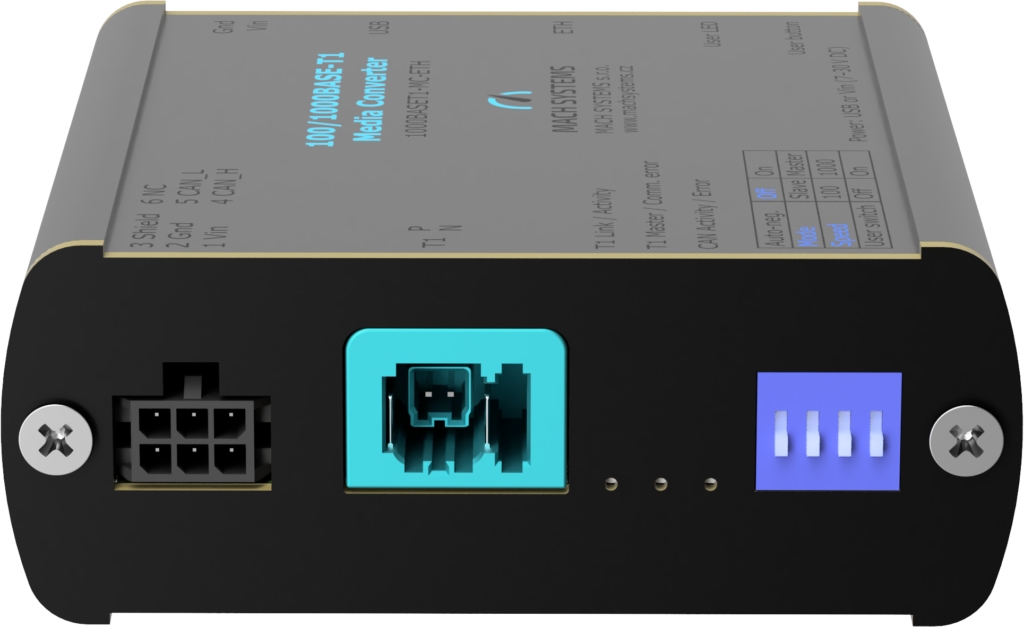

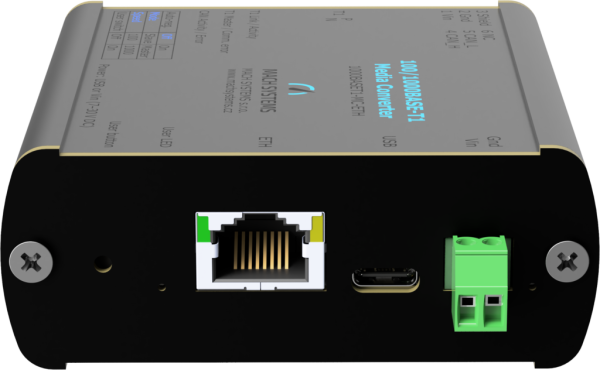

連接器	1000BASE-T1：TE MATEnet 1000BASE-T：RJ-45 CAN & 電源：6 針 Molex Micro-Fit 電源：2 針 TE USB 2.0：Type-C
尺寸	84 × 82 × 33 mm
工作溫度	–20 °C 至 70 °C

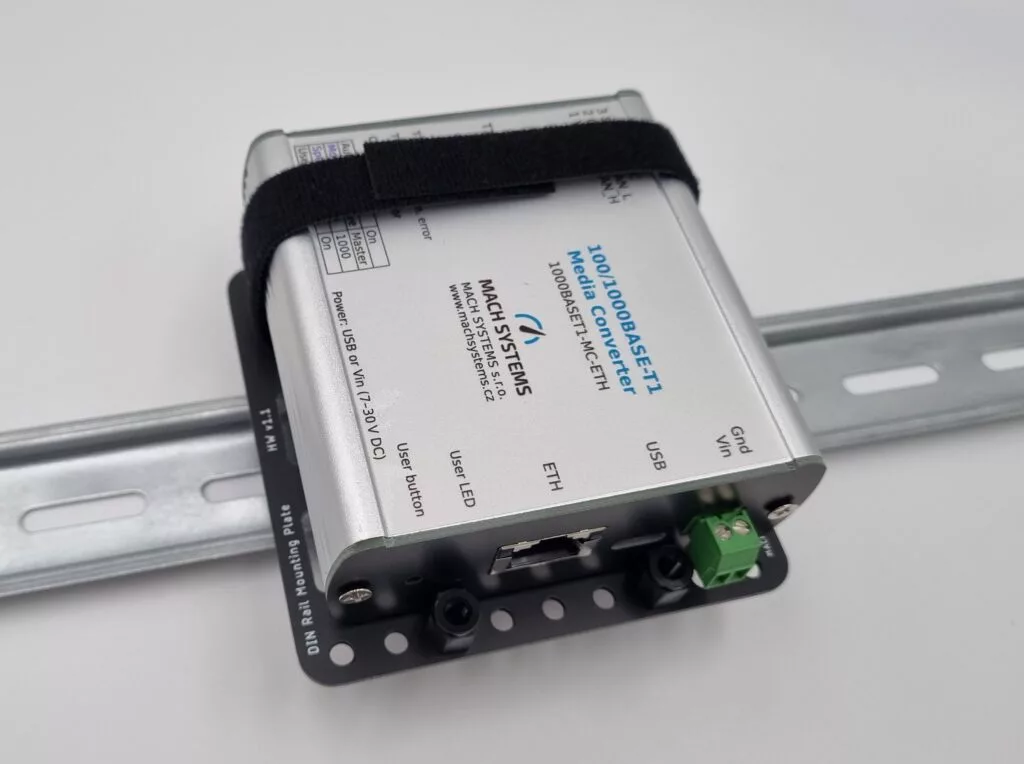

放置	桌面（附防滑墊） DIN 導軌安裝（支架另售）

免費PC應用程式

100 /1000BASE-T1 媒體轉換器 PC 應用程式是免費提供的。

特徵：

讀取連接埠狀態：連結、速度、主/從、訊號品質、插入和回波損耗
覆蓋轉換器配置：自動協商、速度、IEEE/傳統模式
運行電纜測試
使用媒體轉換器作為 USB-CAN(/FD) 介面：配置 CAN 通道，發送/接收 CAN 和 CAN FD 幀

該應用程式適用於 Microsoft Windows 並使用 .NET 框架。

整合通訊協定:

開放式通訊協定可透過 USB 或 CAN(/FD) 存取媒體轉換器。該協定允許遠端讀取狀態並配置 T1 和標準乙太網路端口，或將設備用作 USB-CAN(FD) 介面。

訂購資訊

產品編號	描述
1000BASET1-MC-MATENET	100/1000BASE-T1 媒體轉換器 MATEnet
1000BASET1-MC-HMTD	100/1000BASE-T1 媒體轉換器 H-MTD – 請參閱單獨的產品頁面

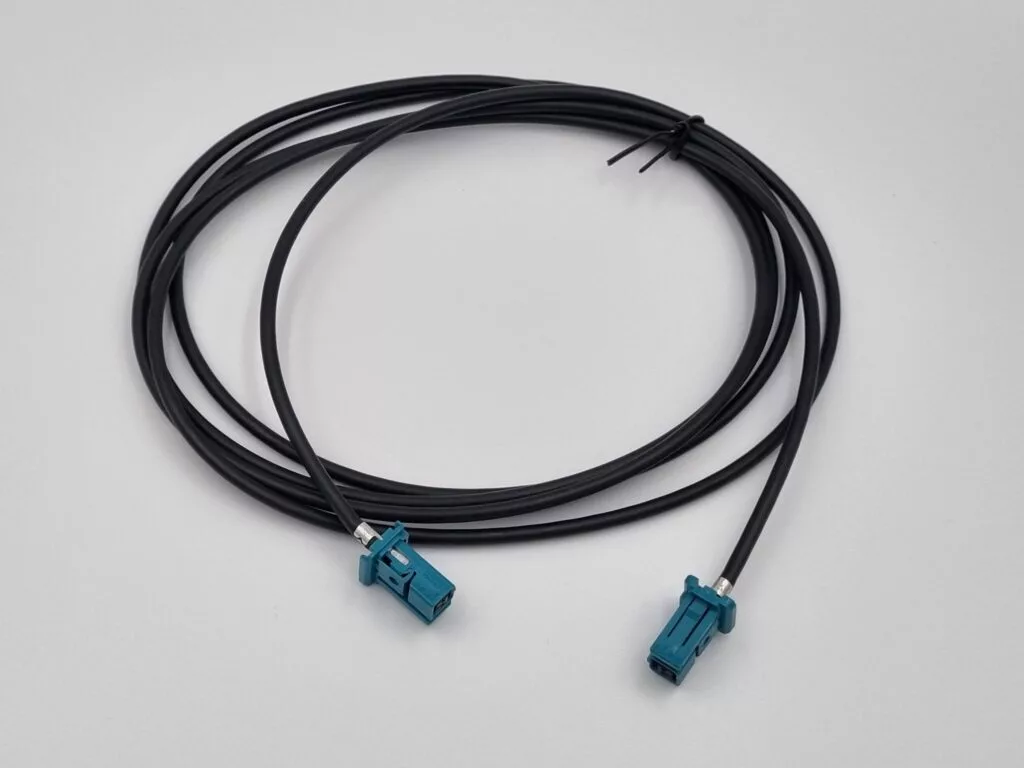

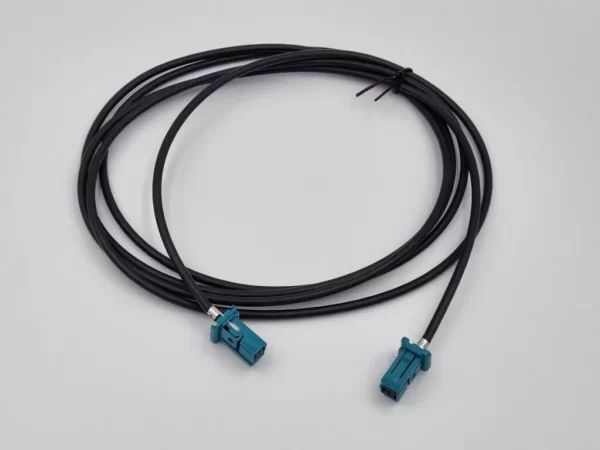

線束-MATENET-MATENET-0M5	TE MATEnet 母頭至 MATEnet 母頭線束；非屏蔽雙絞線 (UTP)；長度 0.5 公尺
線束-MATENET-MATENET-2M	TE MATEnet 母頭至 MATEnet 母頭線束；非屏蔽雙絞線 (UTP)；長度 2 公尺
線束-MATENET-MATENET-5M	TE MATEnet 母頭至 MATEnet 母頭線束；非屏蔽雙絞線 (UTP)；長度 5 公尺
線束-MATENET-MATENET-10M	TE MATEnet 母頭至 MATEnet 母頭線束；非屏蔽雙絞線 (UTP)；長度 10 公尺
線束-MATENET-DSUB9-025M	TE MATEnet 母頭轉 DSUB9 (DB9) 母頭轉接器/線束；非屏蔽雙絞線 (UTP)；長度 25 厘米
適配器-MATENET-HMTD-M	TE MATEnet 公頭轉 Rosenberger H-MTD 公頭 PCB 轉接器
適配器-MATENET-TERMINAL-M	TE MATEnet 公頭至接線端子 PCB 轉接器

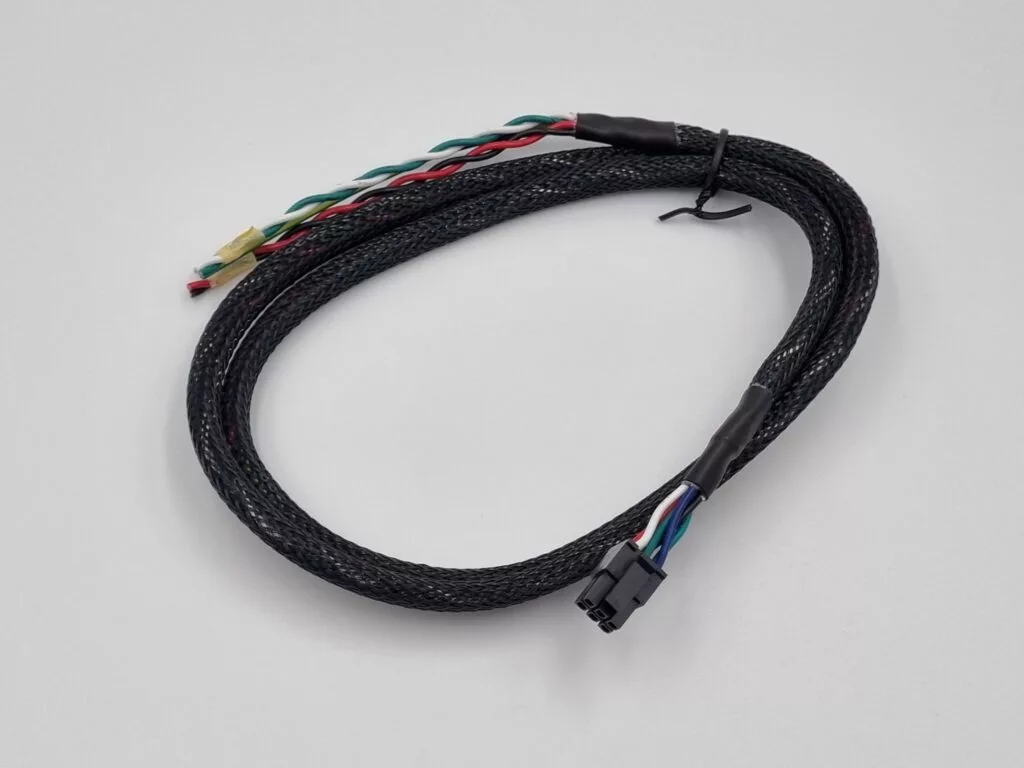

線束-MOLEX6-OPEN-1M	6 針 Molex Micro-Fit 至開口端；長度 1 米
線束-MOLEX6-OPEN-5M	6 針 Molex Micro-Fit 至開口端；長度 5 米
1000BASET1-NET-SDK	.NET SDK API (DLL) 可透過 USB (VCP) 或 CAN/FD 存取裝置。此 API 允許讀取設備狀態、配置設備、執行電纜測試，以及將設備用作 USB-CAN(FD) 介面。一次性付款，永久許可證適用於一個客戶位置。
DIN 支架-UNI	通用支架，用於將任何外殼安裝在 DIN 導軌上
