車輛網路通訊測試主機板
支援 8x CAN / CAN FD & 2x 1000 BASE - T1協定的工作站
宏虹車輛網路通訊測試主機板（HKIC 1 – MBM 2100）是專為車輛網路通訊設計的高效能工控機主機板，用於監控、模擬、類比 CAN (FD) 和T1網路封包，具備強大的資料處理和通訊能力。整合了 8 通道 CAN / CANFD 介面以及 2 通道1000 BASE – T1接口，可相容於 PCAN 底層驅動，能夠滿足複雜車輛網路環境下的測試、資料傳輸需求，廣泛應用於汽車研發、智慧交通、車輛偵測等領域。
行業痛點
解決汽車測試的三大核心痛點
數據傳輸不穩定
傳統測試設備在多協定並發場景下常出現資料丟包、延遲波動
系統整合複雜
多設備組合導致線束繁雜
空間佔用大、同步困難
維護成本高
軟體強制升級訂閱
年均維修成本超50萬元
產品優勢
四大核心優勢，重塑測試價值
一體化測驗平台
- 多重協定支援：整合8通道 CAN / CAN FD（最高12Mbps） + 2通道千兆車載乙太網路（1000BASE-T1），涵蓋主流車載網路協議
- 工業級硬體：搭載 Intel i7-12 代處理器（選購）、32GB記憶體（可升級）、1TB存儲，滿足高負載資料處理需求
- 雙系統相容：原生支援 Windows / Linux 系統，免費API介面（支援 C++, C#, Python, NET, Java 等語言），無縫整合現有工作流程
- 支援中文版上位機：硬體搭配中文版上位機 HK-CoreTest，同時相容於宏虹 PCAN-View、PCAN-Explorer 6 等主流分析軟體
智慧配置與診斷
- 靈活終端電阻：透過內建的撥碼開關獨立控制每路 CAN 通道終端電阻（120Ω），適合不同拓樸
- 主從模式切換： DIP 撥碼一鍵配置 1000BASE – T1 主 / 從模式，搭配被測設備（DUT）
- 雙色 LED 狀態燈：即時監控連結狀態（綠燈：主 / 從模式；黃燈：資料傳輸 / 連線正常）
專業介面設計
- CAN（FD）介面：符合CAN 2.0A / B及FD標準，支援 25 kbps – 1 Mbps（仲裁域）與 25 kbps – 12 Mbps（資料域）；採用 TJA1044GT 收發器 + FPGA 控制器，確保訊號穩定性
- 車載乙太網路介面：雙路 1000BASE – T1，相容 H – MTD / MATEnet 連接器，支援屏蔽接地 (10Ω+10nF)
工業級可靠性
- 寬溫運轉: 0℃ – 60℃ 工作溫度，適應嚴苛車載環境
- 安全防護: 12V 直流供電（建議 >5A 啟動電流），IP20 防護等級
- 小巧尺寸: 300mm x 180mm（主機板），選配機殼外殼 (320 x 190 x 580mm)
功能特點

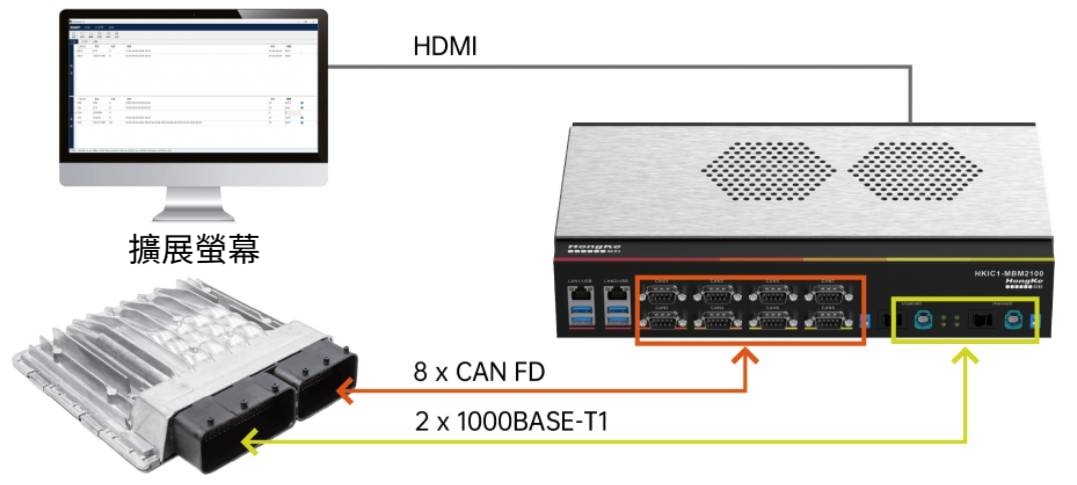

在複雜的車載網路環境中，單一的 CAN 協定無法滿足使用者需求，還需要引入乙太網路等技術要求，那麼如何縮減空間、簡化線束佈局，宏虹輕量化車載網路通訊測試主機板（HKIC1-MBM21000）解決了這個問題。採用平台一體化，驗證資料傳輸準確性、模擬故障情況來驗證 ECU 反應和處理能力，同時在高負載情況下進行資料效能檢測，可以記錄測試過程中的資料和事件，以便後續分析。
✓ 數據採集與記錄
透過車載乙太網路接口，以高速、穩定的方式採集傳雷達、相機等感器數據，方便即時監控和記錄。
接收來自車輛 ECU 訊號，如車速、轉向角度等訊息，同時也能向 CAN 總線發送車輛狀態訊息，實現與車輛各系統的協同工作。
基於 UDS、XCP 協定進行診斷與標定
預留了 USB3.0 介面和乙太網路埠，用於擴展 LIN 匯流排、IO 連接埠
產品資訊
車載網路通訊測試主機板(HKIC1-MBM2100)

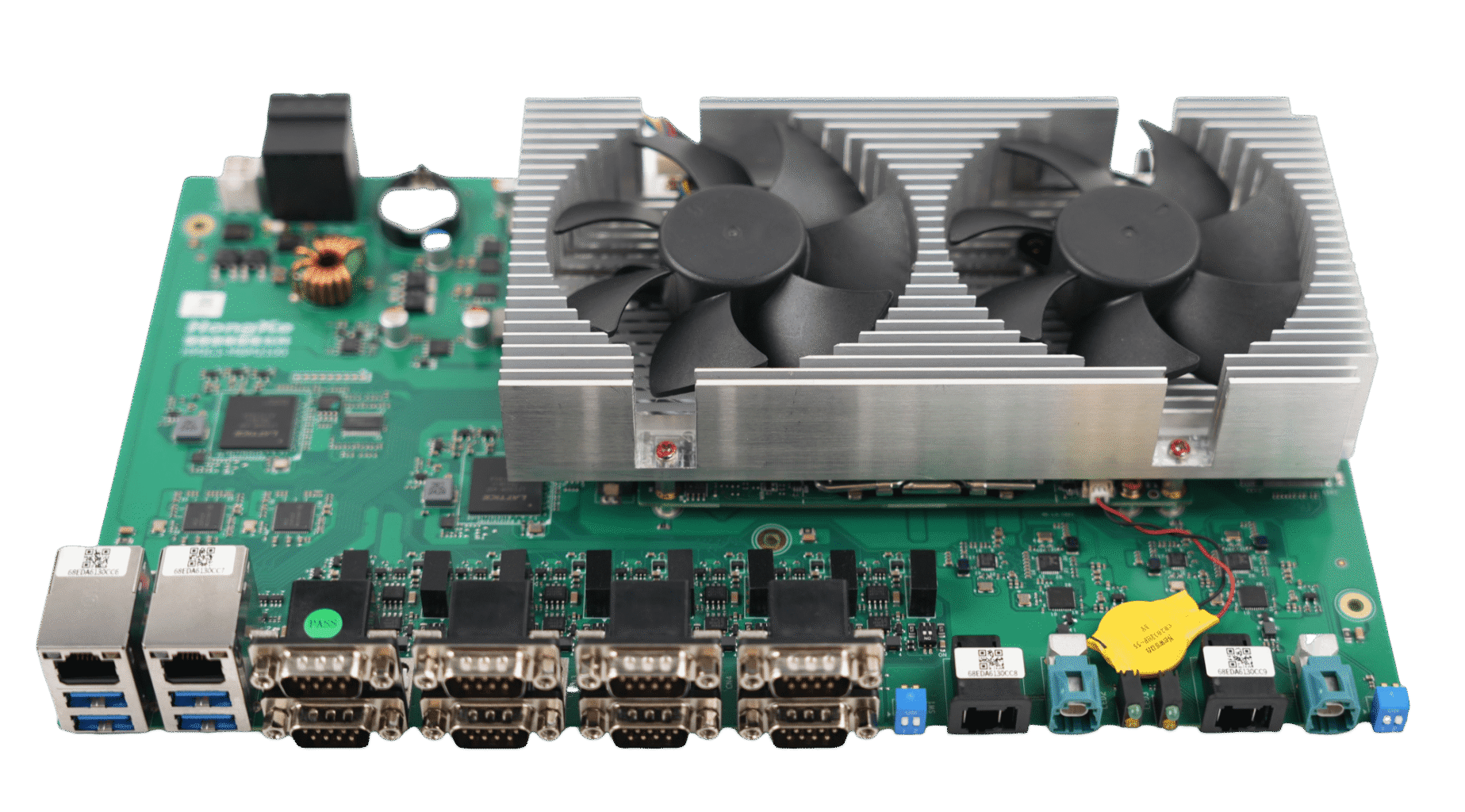

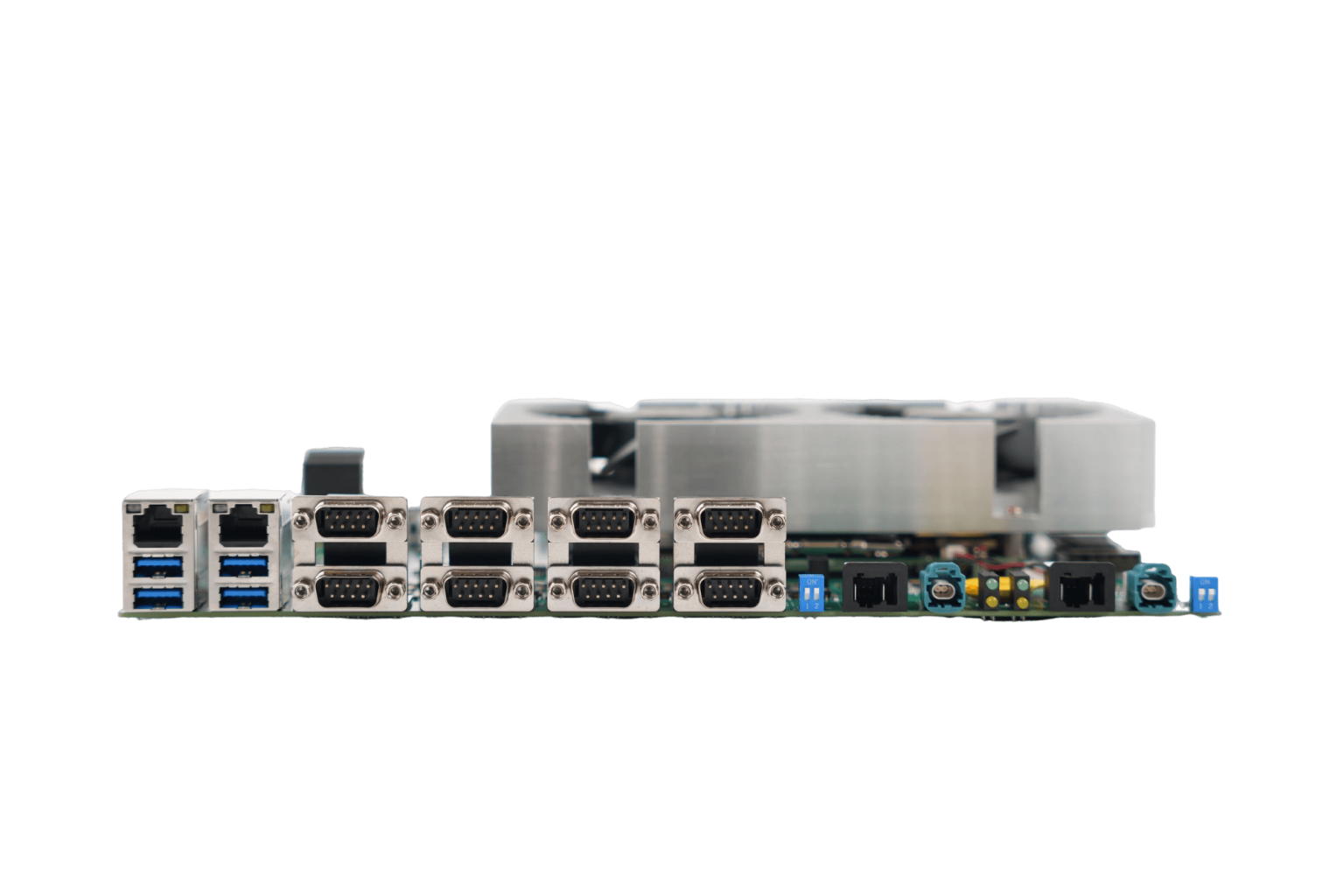

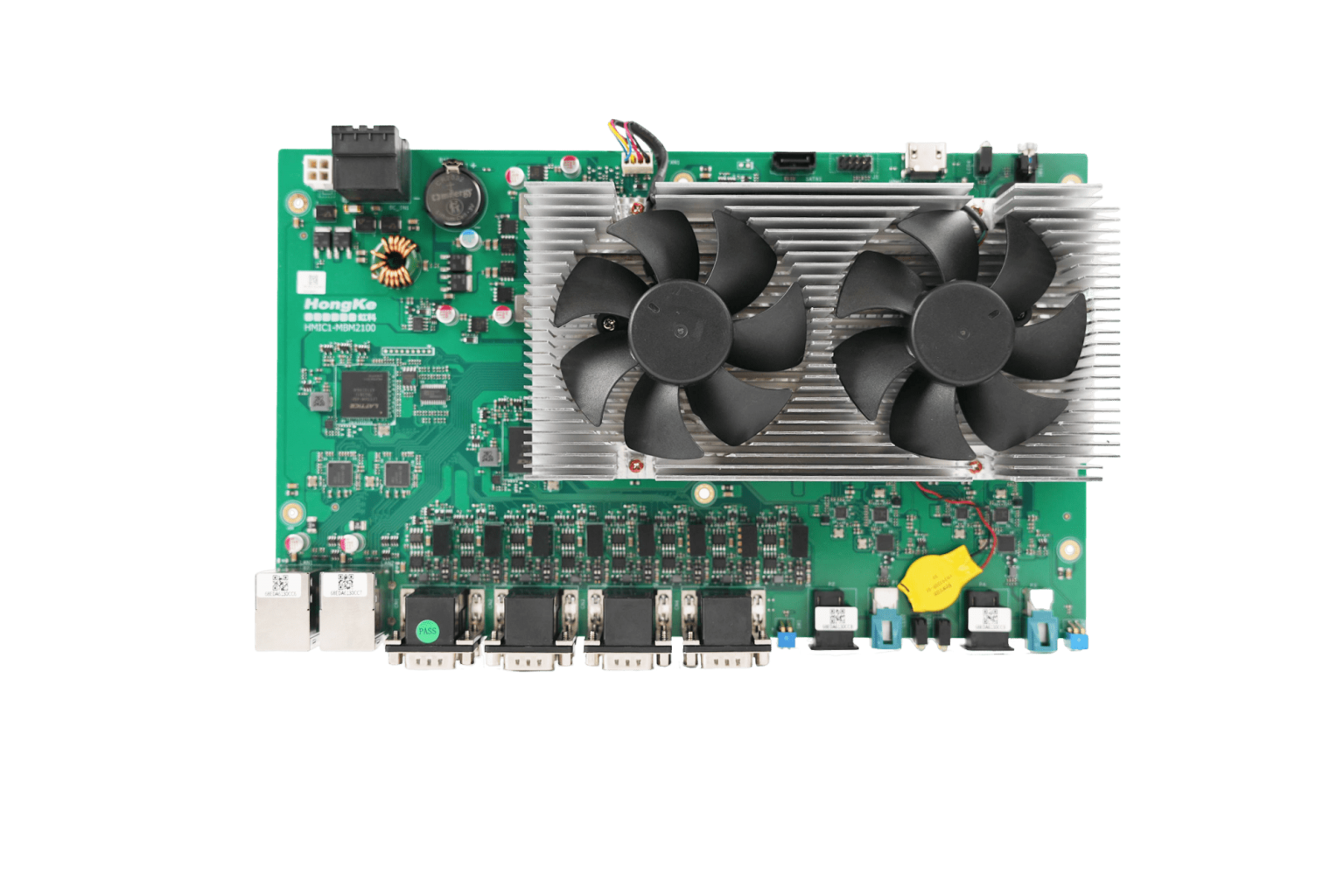

裸板
裸板
裸板

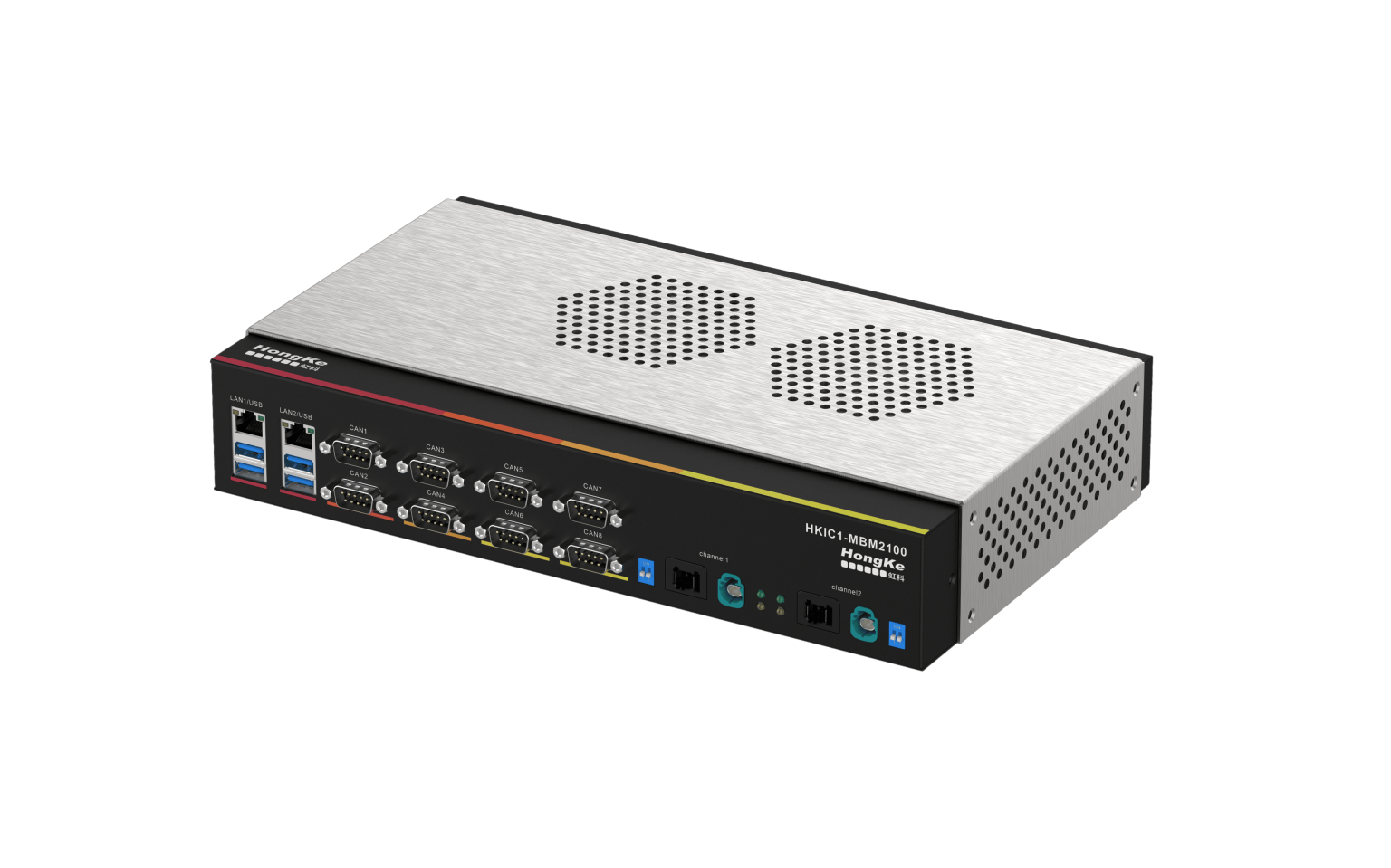

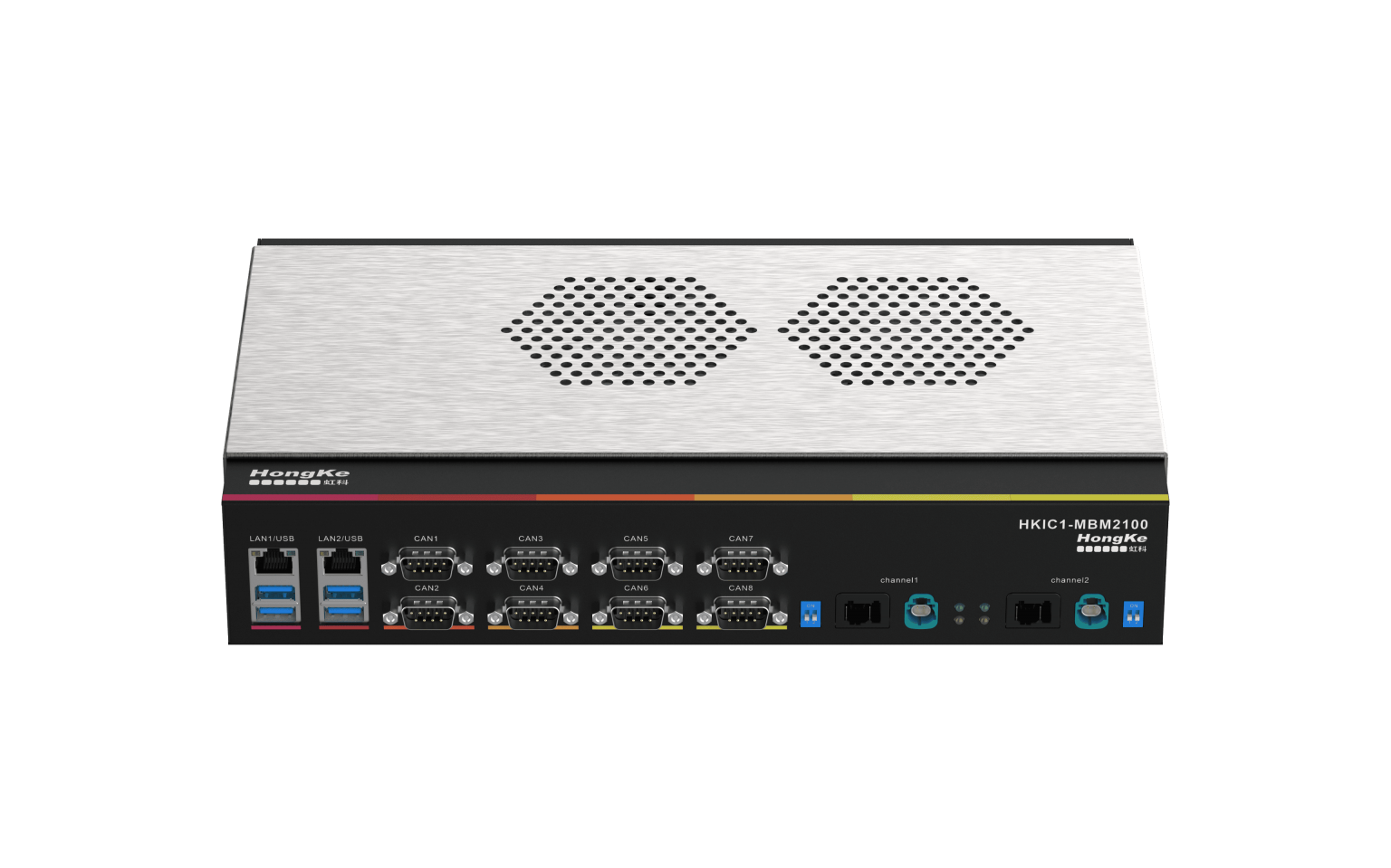

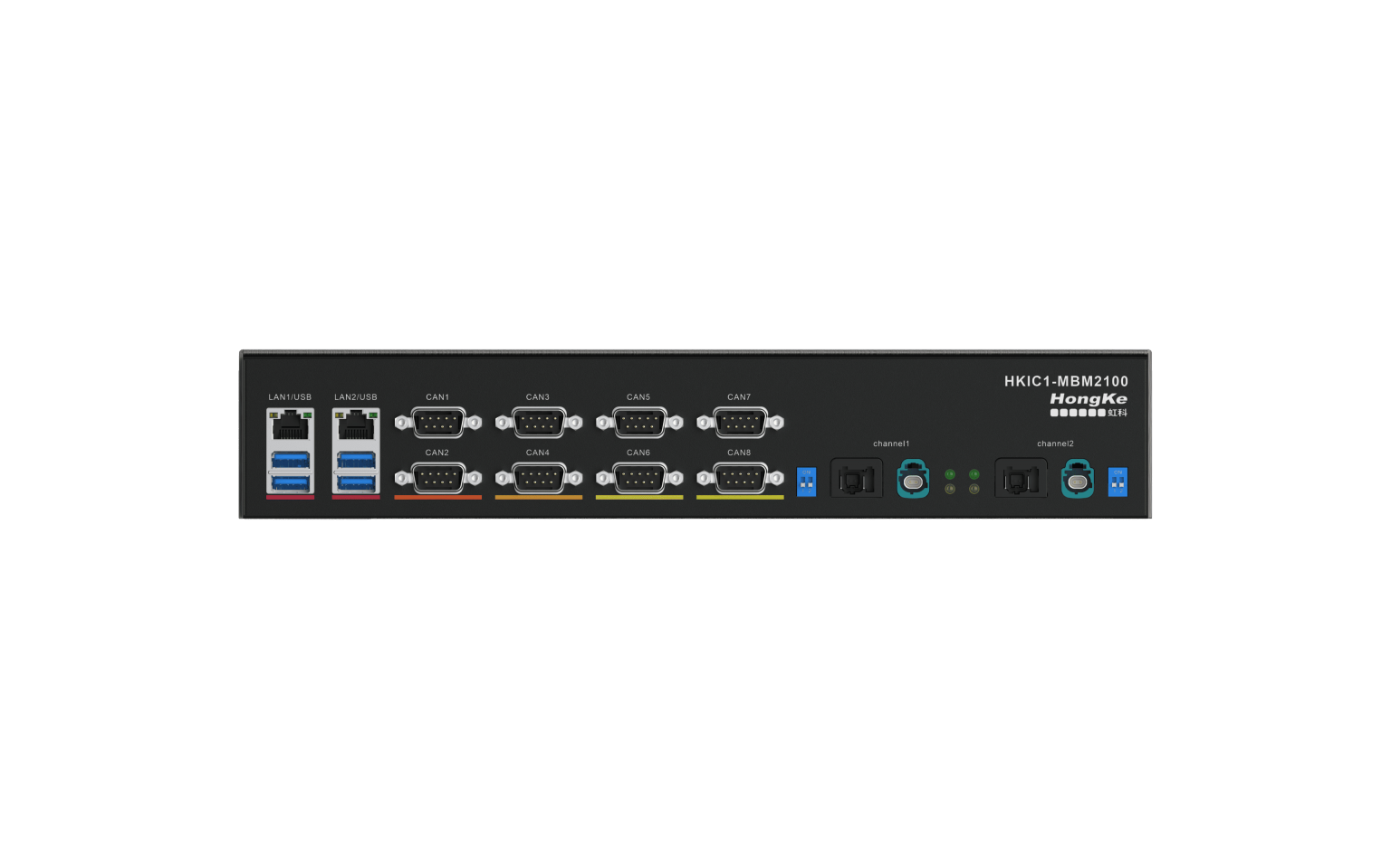

外殼
外殼
外殼
宏虹車輛網路通訊測試主機板（HKIC1-MBM2100）
| 處理器 (Processor System) | Intel-I7 12代（可選/可升級） |
| 記憶體 (Memory) | 32GB（可選/可升級） |
| 儲存 (Storage) | 1T（可選/可升級） |
| 供電 (Power Supply) | 12-13.5V DC |
| 尺寸 (Housing Dimension) | (L) 300mm x (W) 180mm |
| 工作溫度 (Operating Temperature) | 0ºC ~ 60ºC |
| 防護等級（IP Protection Class） | IP 20 |
| 功率（power） | 70W |
宏虹車輛網路通訊測試主機板（HKIC1-MBM2100）
| 外部介面 (Rear I/O) | 通訊介面 (Communication I/O) |
|---|---|
| 1 x HDMI (用於顯示) | 8 x CAN (FD) （D-Sub, 9-pin） |
| 2 x GbE (RJ45, 網路連線） | 2 x 1000Base-T1（MATEnet & H-MTD） |
| 4 x USB3.0 (5Gbps) |
宏虹車輛網路通訊測試主機板（HKIC1-MBM2100）
| CAN (FD)收發器 | TJA1044GT |
| CAN (FD)收發器 | FPGA實施 |
| Base-T1收發器 | RTL8211FI-CG |
宏虹車輛網路通訊測試主機板（HKIC1-MBM2100）
| 組件 | 版本 |
| 作業系統 (OS Support) | Windows8/10/11 & Linux |
| HK-View | Version1.0 |

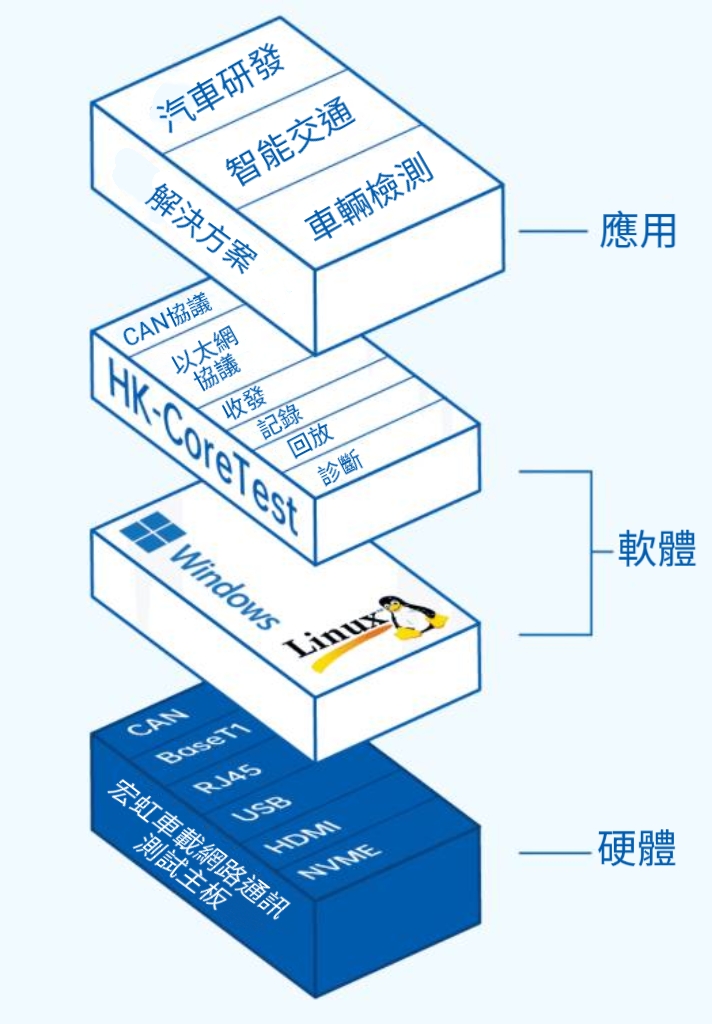

軟體介紹

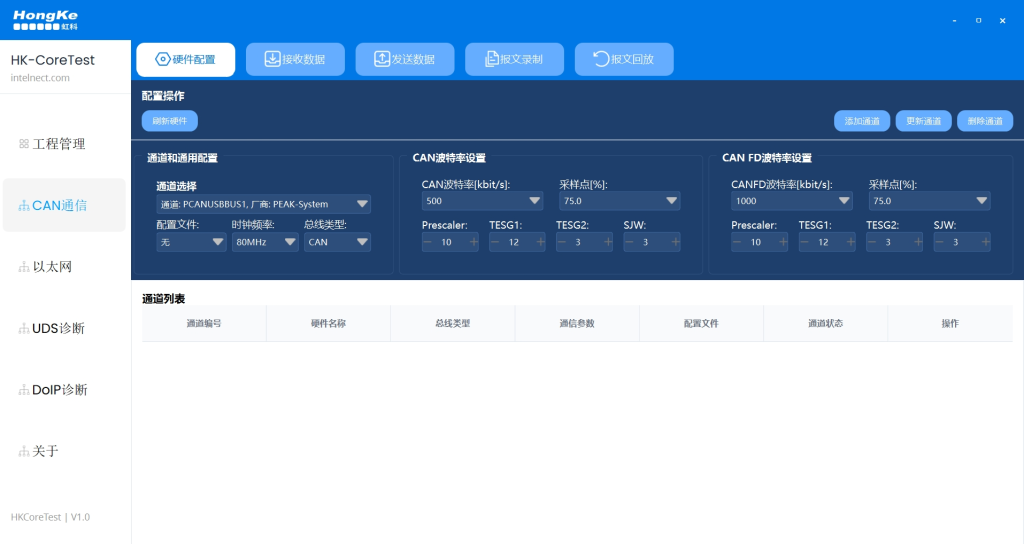

宏虹中文版軟體 HK-CoreTest
HK-CoreTest 是一款汽車電子模擬與測試的綜合工具，可連接、配置並控制所有的宏虹硬體（包括：車載網路通訊測試主機板、PCAN-USB / PCIe 等系列、車載乙太網路工具），實現汽車匯流排監控、模擬與診斷功能。
基礎功能：
- 支援 CAN / CAN FD、車載乙太網路資料處理
- 支援 DBC、ARXML 資料庫
- 實現報文發送 / 監控 / 回放
- 總線統計 / 記錄
進階功能：
- 支援配置診斷和診斷服務，基於 UDS 的 FBL 刷寫，可實現自動化診斷。

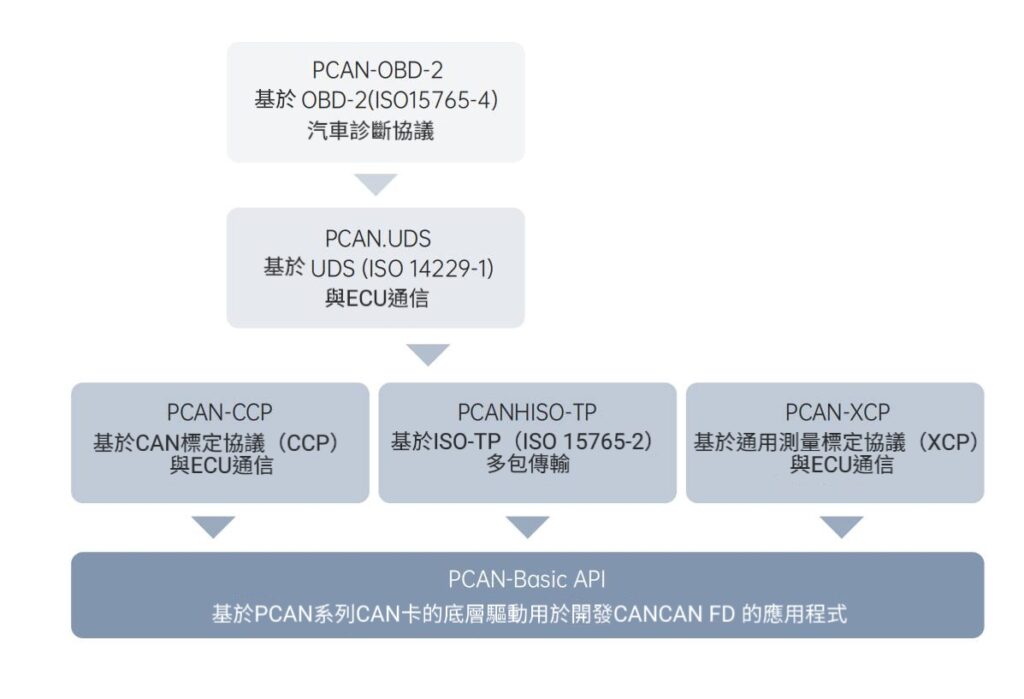

相容PCAN系列軟體 (PCAN View及PCAN-Explorer6 等) 及 API
Windows 系統環境
- 支援 PCAN-Basic for Windows：包含實際設備驅動和介面 DLL (動態連結函式庫)，提供 API 接口，支援 C++、 C#、C++/CLR、Delphi、VB.NET、Java 和Python 3.x 的語言，提供對應的頭檔及例程等。
- 支援 ISO-TP 標準（ISO 15765-2）UDS 標準（ISO 14229-1）等 API 實施，支援 C++、C#、C++/CLR、 Delphi、VB.NET及Python 3.x 的語言，提供對應的頭檔及例等。
Linux 系統環境
- 支援 PCAN-Basic for Linux (32/64-bit) ，提供 API 接口，支援 C++、C#、C++/CLR、Delphi、VB.NET、 Java 和 Python 3.x 的語言，提供對應的頭檔及例等。
- 支援 SocketCAN。
應用場景
網域控制器深度驗證
模擬多 ECU 通訊環境測試協定相容性與即時性
故障注入× 容錯測試
模擬總線錯誤、網路延遲、高負載衝擊，驗證控制器穩健性
數據全程記錄
完整捕獲測試過程報文，支援事後回溯與一致性分析
