互操作性軟體套件
模塊化 CAD 轉換器可在主要係統和 CAD 格式（例如 NX、CATIA、SOLIDWORKS、CREO、JT、STEP、3D PDF）之間快速、準確地交換數據。原生 CAD 界面、修復和修復功能確保完美的模型品質。
JT Daimler 供應商模組，用於戴姆勒認證的 JT PLMXML 交換。我們的基於特徵的模組可轉換完全可行的 CAD 模型，包括歷史和參數。
Simplifier 模組創建實體邊界幾何體，以保護專有技術並優化大型裝配體的性能。
我們的 FEM 工具模組透過直接建模、去特徵、中面創建和 CAD 模型清理功能來優化用於仿真和網格劃分的 3D 模型。
進階分析包括 DMU 和模具進行特定分析，如碰撞、間隙和比較以及拔模、底切和厚度檢查。
主要功能
CAD Converter
無需 CAD 許可證即可獨立轉換24 種主要格式的 CAD 數據
3D_Evolution 支持轉換整個語義PMI、FTA、註釋以及附加到3D 模型的元數據和屬性。
數據是從原始文件中檢索的，也可以在文本文件中提供，與3D 幾何圖形無關。
3D_Evolution© 無需CAD 許可證即可執行快速準確的CAD 數據轉換，並保證無與倫比的模型質量。
3D_Evolution 具有適用於所有主要CAD 格式的接口，例如：
CATIA V5 和V6、Creo、NX、SOLIDWORKS、INVENTOR
JT、STEP、3D PDF、XT、ACIS、DWG、DGN
和許多其他（查看PDF 數據表）。
3D_Evolution 幾何內核支持所有當前的數學描述，執行自適應轉換，創建目標系統完美“理解”的模型，並彌合CAD 系統之間的公差差異。
此外，可選的基於特徵的模塊可以轉換完全可用的模型，包括歷史、特徵和參數。
3D_Evolution 將易於使用的圖形用戶界面與強大的腳本語言相結合，用於流程集成和自動化。
我們與所有主要CAD 供應商的合作夥伴關係可確保在短時間內始終提供最新技術。
設計過程中的建模錯誤或不同系統容差導致的不精確不再是成功進行數據轉換的障礙。久經考驗的3D_Evolution 修復功能可自動解決間隙、重疊元素和扭曲面。對於給定的公差，修復可確保閉合實體和完美的數據品質，該公差在過程的任何階段都受到控制和記錄。
在交互模式下，過濾器功能指示可以透過系統易於使用的修復和清理功能有效解決的持續建模錯誤。
JT數據轉換

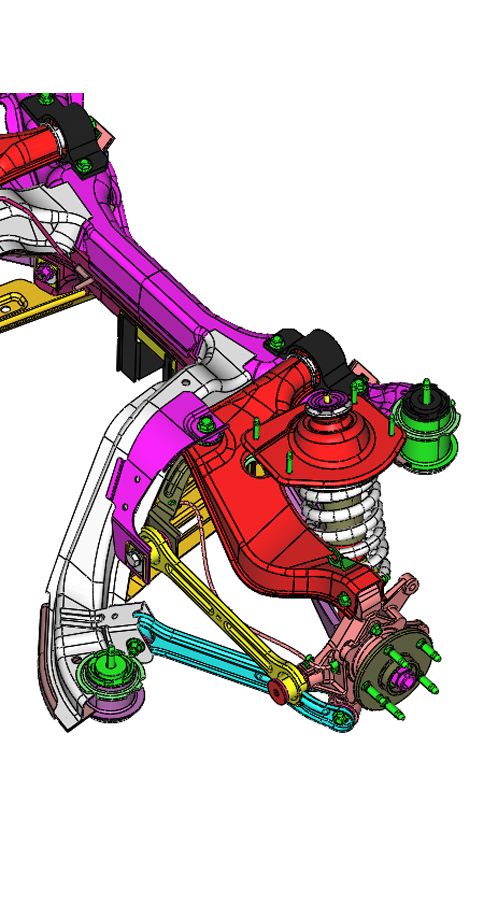

使用 PLMXML 和 STEP AP242 結構接收和發送戴姆勒 JT 數據。我們的JT 供應商模塊保證了簡單的認證和數據交換過程
- 適用於所有格式和超大數據的JT PLMXML 轉換
- 使用XT B-REP 讀取和寫入JT 文件
- 讀取和寫入具有詳細級別(LOD) 的JT 文件
- 治療技術
- 為NX 直接建模識別平面、圓柱體、圓錐體
- JT 單體和外部結構文件
- 讀寫PLMXML 結構文件
- STEP AP 242 結構文件的讀寫
- STEP AP 242 運動學互操作性
- 語義PMI讀寫
- 讀寫屬性
- 創建和檢查人臉的名字標識符
- JT Checker 驗證戴姆勒標準
- JT 文件的GVP 驗證
基於特徵的轉換
基於特徵支持 CAD 數據轉換，包括功能齊全的歷史記錄和參數化模型。我們獨特的技術可用於 CATIA、NX、CREO、SolidWorks 和 Inventor，並轉換100% 可用的CAD 模型
為了驗證轉換結果，透過集成的比較功能將原始模型的形狀與轉換後的模型進行比較。如果檢測到差異，日誌文件會列出最大偏差，軟件會創建一個 CT 或3D PDF 格式的輕量級視覺化模型，突出顯示差異。
3D_Evolution© 基於特徵的技術可在不丟失CAD 模型智能的情況下轉換數據。它支持主要格式，例如CATIA V5、NX、Creo、SOLIDWORKS 和Inventor。
- 特徵歷史樹和參數的轉換
- 零件和裝配體轉換
- 帶有約束和註釋的特徵草圖
- PMI 和元數據的轉換
- 關聯二維繪圖轉換
本地閱讀器直接從二進製文件中提取整個歷史、特徵和參數訊息以及B-REP，無需訪問生成CAD 系統的許可證或API。
對於無損轉換，3D_Evolution 還對模型的歷史進行自適應優化，同時充分考慮目標CAD 系統的特徵類型和數據結構。
特徵歷史記錄和參數值的自動重新製作將由相關目標CAD 系統中的3D_Evolution Feature Based 插件進行。
特別是對於從 V5 到 NX 的遷移，還可以轉換附加到 3D 數據的全功能 2D 繪圖。結果是連接到 3D 模型的關聯繪圖，因此如果模型更改，2D 繪圖也會自動更改。2D 繪圖的自動創建將基於基於特徵的模型或可選地僅基於 B-REP 完成，然後跳過 3D 的基於特徵的轉換。
幾何簡化
共享 3D 模型並仍然保護您的知識產權。由簡化器自動創建，生成的精確邊界實體幾何體可以節省您的專業知識，並且還代表了數字模型的輕量級模型
為自己節省無盡的點擊次數。Shrinkwrap 函數會自動過濾那些從外部可見的組件。不可見的內部實體可以在幾秒鐘內刪除。相反，使用氣球功能，只能自動過濾從內部可見的內部組件零件。這就是當今專業數據準備的工作方式。
3D_Evolution Simplifier 結束了對大型和過於詳細的CAD 模型進行耗時的簡化。該工具保證自動和無與倫比的快速數據減少以及對您的專有技術的最終保護。
透過移除內部幾何結構，Simplifier 在幾秒鐘內創建高度簡化的3D 模型，確保所有CAD、虛擬現實和 DMU 應用程式的最大處理速度。
借助CATIA、NX、CREO、SOLIDWORKS、INVENTOR、STEP JT、IFC、FBX、OBJ 等36 種不同的界面，Simplifier 可以在任何環境中使用。
告別過於詳細的 3D 模型，它們會減慢您在數字工廠規劃、模擬和數字模型方面的工作流程。在幾秒鐘內，只需按一下按鈕，Simplifier 就會刪除小零件、找到相同的零件並創建具有明顯更少元素的精簡裝配體。
此外，只需單擊幾下，就可以將類似 CAD 的機器裝配結構和工廠佈局轉換為功能結構以進行仿真。使用CAD 模型的智能實現自動化。
體積、PMI、屬性、名稱、層或 RGB 顏色的巧妙選擇功能允許加速和靈活設計自動化工作流程。
Bounding Shape 功能自動用近似的替代實體替換原始的詳細零件，使2D 繪圖派生成為可能，即使對於非常大的工廠佈局也是如此。
對於每個組件，該工具都會生成近似的替代實體，例如長方體、圓柱體、T 形截面或多面體。由於高度簡化的幾何形狀，您永遠不會失去概覽，即使對於非常大和復雜的工廠佈局也是如此。
使用網格縮減功能，用於VR 應用和工廠模擬的三角剖分模型最多可減少98%。
用於生成包絡幾何圖形和隨後的多邊形縮減的兩步簡化過程可實現快速圖像構建和虛擬現實係統中大型工廠佈局的平滑處理。
良好的 3D 數據品質對於整個工作流程至關重要。借助自動修復功能和數據縮減功能，您可以獲得品質完美的實體模型和簡化的數據，從而保證可以毫無問題地進一步處理您的3D 數據。
Simplifier 技術從CAD 模型中刪除所有內部細節，因此敏感的設計數據最終得到保護並且永遠無法恢復。
進階選擇功能允許您從簡化過程中排除某些細節和組件。這意味著在簡化之後，您的數據將只包含您真正想要共享的那些細節。
Enterprise Datamanager網絡瀏覽器界面和目錄掃描器使Simplifier 技術在短短幾分鐘內可用於整個公司。
3D_Evolution 腳本語言支持個性化的批處理工作流，並確保靈活地集成到您的PLM 環境中。
FEM/有限元工具
縮小 CAD 和 CAE 之間的差距。3D_Evolution FEM 工具提供特徵去除、中間曲面和模型清理功能，以優化 CAE 模擬的 CAD 模型
3D_Evolution © FEM 工具通過易於使用的清理、中間面和去除功能在每個模擬環境中彌合了CAD 和CAE 之間的差距。
我們的智能技術可幫助工程師快速優化 CAD 模型以進行仿真。3D_Evolution 無需 CAD 系統即可讀取和寫入多種格式，例如 CATIA、NX、JT、STEP、Creo、SOLIDWORKS 以及STL 和Nastran 以及許多其他格式。

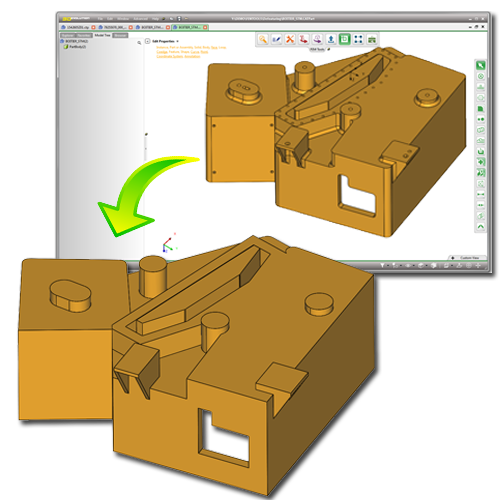

快速和自動化的去除功能可在幾秒鐘內去除圓角、倒角、孔、字母和內部幾何形狀。強大的直接建模功能和集成的 CAD 模塊允許在不返回 CAD 系統的情況下操作和生成幾何圖形。
此外，成熟的清理功能以快速、易用和高度自動化的方式解決了CAD 模型上的間隙和重疊元素等品質問題。
自動元面功能只需按一下按鈕即可合併微小面和基本面。消除有問題的微型元素可將面總數減少大約40-70%。為了實現最大程度的自動化，可以透過多個參數來控制該過程，以限制生成表面的複雜性。
該工具集從實體創建中間面。它會自動修剪和連接生成的中間面以獲得板體。全自動或半自動化過程有效地減少了創建中面模型的時間和精力。
可以計算原始實體的壁厚，附加到中面模型並以特定的 Nastran 格式保存。
企業數據管理器
通過多核和集群計算，EDM 可透過靈活的JAVA 腳本流程自動化實現大量數據的超快速轉換。借助集成的查看器和 SQL 數據庫，EDM 可以作為擴展連接到任何PDM 系統或用作獨立系統，以啟用用於CAD 數據轉換等的Web 服務。
比較模塊指示所有主要CAD 格式的零件和大型組件之間的設計更改，並確保在翻譯過程中保持數據完整性。
精確的數學計算可有效防止意外編輯和轉換錯誤導致的代價高昂的錯誤，並避免對 CAD 模型進行耗時的手動檢查。該工具比較：
- 零件和組件，即B-RP 和鑲嵌模型
- 新部件、缺失部件和移動部件的裝配結構
- PMI 尺寸、公差和註釋訊息
- 特性、參數和模型歷史
- 批處理和交互使用
- 削波和測量功能
- 多視圖端口顯示模型的兩個修訂版
- 按值過濾更改部分和區域的功能
- 詳細的日誌文件
此外，還可以保存包含色標和標記訊息的 3D PDF 模型，然後使用標準 Acrobat Reader 打開。單擊左側圖片打開示例（需要Acrobat）。該軟體還通過了航空航天行業長期數據存檔和檢索(LOTAR) 認證。
碰撞檢測支持高性能協作數字模型環境，可用於所有主要CAD 格式的裝配，例如JT、CATIA、NX、SOLIDWORKS、Creo、PLMXML 等。對於DMU 評論，在非常大量的數據上，多處理器計算保證了較短的計算時間以及強大的可視化和DMU 導航。
鄰域搜索和新修訂計算的智能技術有效地減少了計算時間。為了定制流程和報告，軟件的腳本語言提供了高度的靈活性和眾多的可能性。
為了促進和加快 DMU 團隊的協作，帶有集成查看器的 Web 界面可用於啟動計算、調查數據和創建準確的文檔。
透過一個集成的 SQL 數據庫，碰撞計算過程和審查可以很容易地與其他 DMU 和 PLM 產品集成。
齒隙檢查器指示組件零件之間的距離以及低於最小距離值的不同子組件之間的距離。
為了檢查 3D 模型的設計，該工具還指示可能導致製造問題的內部反彈
3D CAD 模型上壁厚的自動指示加快了設計審查過程，也使其更加可靠。該工具提供射線和滾球計算以及動態圖形輸出，通過色標指示低於定義值的壁厚。此外，也可標示厚度差異較大的區域。
透明顯示螢幕、動態過濾器、截面切割和測量功能使調查計算結果變得容易。
可以保存包含色標和標記訊息的 3D PDF 模型，然後任何人都可以使用標準的 Acrobat Reader 打開。
拔模分析檢查某個拔模值是否正確應用到零件的表面。模具設計師可以輕鬆驗證拔模角度，還可以檢查面內的角度變化。此外，設計人員可以定位分型線並識別注射和噴射表面。
底切工具指示模型中無法從模具中彈出的孤立區域。這些區域需要滑塊（側芯）。相關區域用色標標出。
此外，拔模和底切分析可以保存在3D PDF 模型中，包括在3D_Evolution© 中創建的色標和標記訊息。
品質檢查
第一個經過 VDA 和 SASIG 認證的組合驗證、轉換和修復工具。可以檢查有關 B-REP 品質、鑲嵌和 JT 特定標準等的 CAD 數據。LOTAR GVP 檢查器是與空中客車公司合作設計的，用於驗證長期數據存檔的 STEP 數據
為了研究 CATIA V5、NX、SOLIDWORKS 和Creo 等格式的模型品質，此工具提供了檢查特徵參數或連接一致性的最小值和最大值的功能，例如，3D 模型和繪圖之間的鏈接是否正常運行。此外，如果存在指向不存在模型的斷開鏈接，則可以檢查裝配結構。
經過認證的3D_Evolution© Quality Checker 可驗證所有獨立於 CAD 格式的 3D 幾何圖形。它是唯一通過SASIG/PDQ 和VDA 4955/2 規範認證的轉換工具。
面、曲面、曲線和拓撲上的故障會準確地顯示在模型上。檢查器樹結構中的錯誤類型列表允許系統地選擇幾何形狀和錯誤清除。3D_Evolution 還具有針對VDA 檢查相關錯誤的特定自動修復和交互式清理功能，例如扭曲面、迷你臉等。
根據應用和/或客戶要求，可以保存包含相關測試標準的測試配置文件。結果符合 SASIG/PDQ 和 VDA 4955/2 規範，可以HTML 格式保存。與所有其他模塊類似，品質檢查器可以應用於單個零件或組件，也可以批處理模式運行。
該工具是與航空航天業密切合作開發的，旨在驗證用於長期存檔和檢索(LOTAR) 的 CAD 數據。
基於生成 3D 模型的 CAD 系統寫入 STEP AP 242 文件的幾何驗證屬性(GVP) 值，獨立的3D_Evolution 內核將讀取和檢查數據以驗證這些值。在給定公差範圍內與計算值不同的屬性值將被指出。這些 GVP 的示例是：
- 幾何，例如體積、表面、質心和COPS
- 裝配，例如，子級數和實心質心
- PMI，例如折線曲線長度比較
- 曲面細分，例如質心和表面積
- 複合材料，例如，序列和切片的數量
此外，還將創建滿足所有LOTAR 要求的日誌文件。與所有檢查功能一樣，此過程也可以以批處理模式執行。
JT 格式提供了許多不同的可能性來描述結構和幾何形狀以及鑲嵌的訊息。要檢查應用程式創建的 JT 文件是否符合特定標準，JT 檢查器是一個簡單的解決方案。只需按一下按鈕，該工具就會檢查由可自由定義的用戶配置文件定義的所有相關標準，例如：
- XT 或NURBS B-REP 的幾何存在性
- LOD 標準
- PLMXML 程式集路徑
- 單位、元數據和名字等屬性
檢查名字標識符後，還可以自動更正給定模型的名字。用戶定義的配置文件可以輕鬆驗證數據是否獲得批准，例如，與戴姆勒的 JT 數據交換。此外，基於幾何驗證屬性的檢查（例如，STEP AP 242）也可用於JT 格式。
進階分析
Advanced Analysis 提供各種易於使用且功能強大的 3D 檢測計算，例如幾何比較、PMI 和裝配結構、碰撞和間隙檢測以及壁厚、拔模和底切分析
Web 界面支持擴展的全球用戶存取和3D_Evolution© 的全球使用，引入了革命性的分佈式轉換技術，用於大量數據的高速轉換。
Enterprise Batch Manager 允許公司網路中的所有用戶訪問3D_Evolution 批處理模式。只需使用標準的Windows、Linux 或Unix Web 瀏覽器登錄並定義轉換任務，然後由中央轉換伺服器管理。
為了加速轉換，可以使用多台網路電腦或一台多處理器機器。由於作業之間沒有空閒時間，因此可以保證最佳性能和最佳資源使用。將此技術與轉換引擎的性能結合使用，可以立即執行大量遷移。
Enterprise Batch Manager 被設計為一個開放的流程連接器；因此，可以輕鬆添加客戶要求和特定功能，以便將任何手動工作流程自動化，從而實現真正的集成流程。
DMU 檢查器
DMU 檢查器可以極其快速地發現碰撞、檢查間隙並比較非常大的數據。帶有圖片的清晰圖形表示和集成的“拖放”查看現在使 DMU 分析成為一項簡單的任務。多核和集群計算可實現超快速且可擴展的過程
該工具能夠非常快速地顯示大量數據，操作簡單，分析結果清晰呈現。組件或子組件之間的碰撞顯示在Web 瀏覽器列表中，碰撞的詳細訊息可以在3D 查看器中查看。智能過濾器和項目管理功能支持成功的跨團隊協作。
品質保證在產品開發的每個階段都是必不可少的。因此，數字模型（DMU）過程中的3D模型碰撞測試是一種重要的方法。在車輛、飛機或火車等複雜產品的虛擬開發階段，分析模塊越來越多地用於所謂的設計審查會議。
使用碰撞檢測，可以識別模型中產品零件或子組件之間不需要的穿透。聰明的技術使用體素表示進行鄰域搜索，尋找潛在的碰撞夥伴。這提供了碰撞區域的準確表示並加速了整個過程。
模型和/或子組件之間的碰撞與文件名和圖片一起列出。只需將模型“拖放”到集成的3D 查看器中，即可查看和評價所有碰撞。
DMU Manager 有自己的腳本語言，可以透過命令調用來控制，因此很容易連接到 PLM 系統。
3D Analyzer
專業 CAD 查看器
3D CAD 查看器可快速查看和分析來自所有主要原生和標準 CAD 格式的大型數據文件，讀取模型歷史記錄、特徵和參數以及元數據、PMI、註釋和 2D 繪圖。精確的 B-REP 測量、動態切片和註釋功能。
DMU 和模具的自動分析計算，包括碰撞和間隙檢測、模型比較以及拔模、底切、壁厚和投影表面分析。
轉換 CAD 模型並將分析結果梯度保存為 3D-PDF 或 JT 文件。浮動網路許可證以及筆記本電腦和平板電腦的靈活途中使用
主要功能
3D-PDF 轉換器
共享您的文件– 您可以輕鬆地將 CAD 文件導出為 3D-PDF 格式。此外，您還可以將分析結果保存為 3D-PDF，並與您的同事、供應商或客戶進行交換。
將您的 CAD 文件轉換為3D-PDF 格式，您可以輕鬆地與您的同事、供應商和客戶共享。由於有大量可用的 CAD 讀取接口，3D_Analyzer 是導入CATIA、NX、JT、STEP、Creo、SOLIDWORKS 等許多CAD 文件，然後將它們導出為 3D-PDF 格式的完美工具，可以讀取使用標準的 Adob e Reader。
使用 3D_Analyzer 中可用的註釋功能，您還可以向3D-PDF 添加訊息和測量值。即使是模型比較或厚度檢查器等分析功能的結果也可以輕鬆保存，以更改幾何形狀或可見的關鍵區域。
專業 CAD 查看器
3D CAD 查看器可查看和分析所有主要原生和標準 CAD 格式的模型，包括裝配結構、B-REP、曲面細分、特徵和參數以及元數據、PMI 和註釋。基於B-REP模型的精確測量、切割和註釋功能。透過自動和手動功能快速創建分解圖
閱讀界面：
• CT • CATIA V4/V5/V6 • NX • CREO • 3DExperience • Rhino • FBX • Inventor • IDEAS • SOLIDWORKS • Parasolid • Acis • XT • JT • PLMXML • STEP • PDF 3D • IGES • STL • VRML • 等等
編寫接口：
• CT • 3D PDF • JT • Parasolid
- 所有可用的閱讀界面
- 先進的測量功能
- 顯示 CAD 特徵和參數
- 顯示 PMI 和註釋
- 帶動態平面的截面
- 自定義和導入的視圖
- 保存包含所有訊息的.ct 文件
- 最小邊界框的計算
- 浮動或加密狗/USB 許可
- 檢查模型上的幾何錯誤
- 根據VDA 4955/2 進行PDQ 分析
- 幾何比較
- 裝配結構比較
- PMI、特徵和屬性比較
- 壁厚檢查器
- 碰撞檢測
- 間隙檢查器
- 拔模分析
- 底切分析
- 投影面的計算
- 3D-PDF和JT的書寫
進階分析
3D_Analyzer 是執行項目管理任務的完美工具。它不僅是所有主要 CAD 格式的查看器，還提供各種易於使用且功能強大的 3D 檢測計算，例如幾何形狀比較、PMI 和裝配結構、碰撞和間隙檢測以及壁厚、拔模和底切分析
比較模塊指示所有主要CAD 格式的零件和大型裝配之間的設計更改，並確保在翻譯過程中保持數據完整性。
精確的數學計算可有效防止意外編輯和轉換錯誤導致的代價高昂的錯誤，並避免耗時的CAD 模型手動檢查。該工具比較：
- 零件和組件，即 B-REP 和鑲嵌模型
- 新部件、缺失部件和移動部件的裝配結構
- PMI 尺寸、公差和註釋訊息
- 特徵、參數和模型歷史
- 批處理和交互使用
- 削波和測量功能
- 多視圖端口顯示模型的兩個修訂版
- 按值過濾更改部分和區域的功能
- 詳細的日誌文件
此外，還可以保存包含色標和標記訊息的 3D-PDF 模型，然後使用標準Acrobat Reader 打開。單擊左側圖片打開示例（需要Acrobat）。我們的軟體還通過了航空航天業長期數據存檔和檢索(LOTAR) 認證。
