Solectrix SXIVE 快速成像原型設計系統

為汽車、工業及AIoT領域提供的高效能、可客製化影像處理開發平台,加速從原型到量產的完整流程

SXIVE(簡化的可擴展影像和視訊引擎)是一個綜合的影像處理生態系統。基於 SXIVE 的設定包括實際的 SXIVE 軟體、幀抓取器板、硬體加速器以及各種應用程式和插件。它使影像處理專業人員能夠進行快速原型設計以及影像和視訊串流的即時處理和分析。 SXIVE 具有靈活的架構,可根據任何成像專案的要求進行客製化,並且可以在專案過程中更換硬體組件或實現新的要求,而無需改變開發環境。

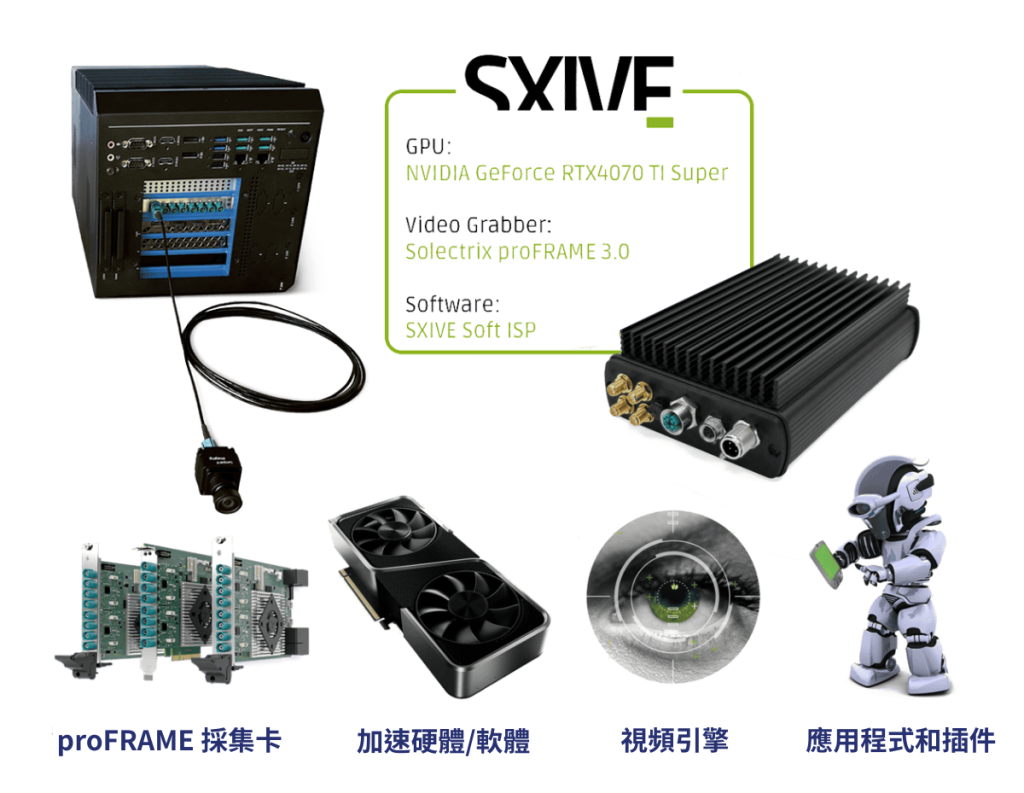

SXIVE 一站式模組化平台系統組成

支援即時原型開發、感測器/ISP評估與試駕級驗證

SXIVE 一站式模組化平台系統組成
Solectrix SXIVE 快速成像原型設計系統

客製化影像處理解決方案

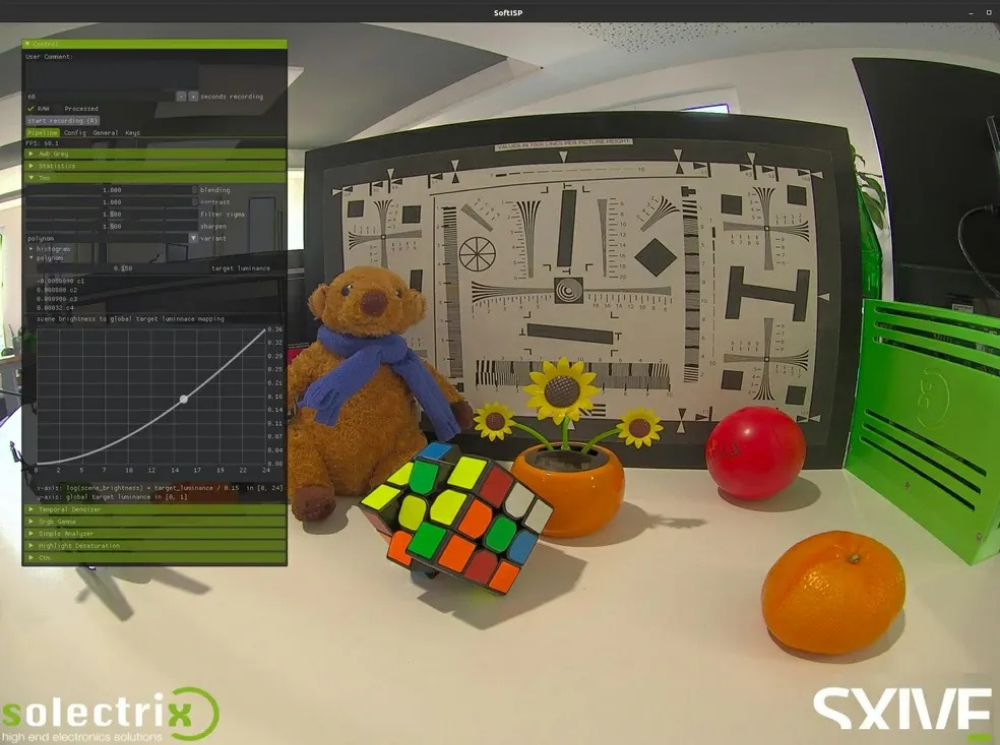

SXIVE SoftISP SDK —— 影像訊號處理工具包

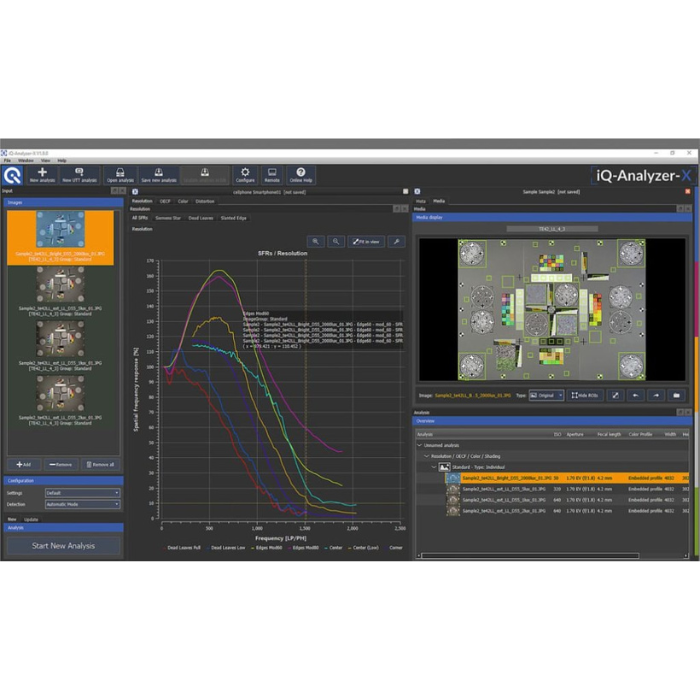

iQ-Analyzer-X 影像品質分析軟體

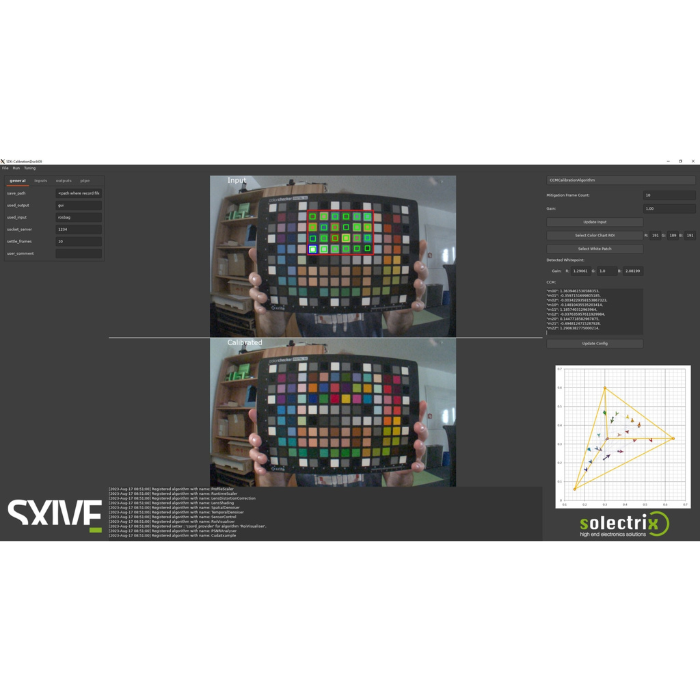

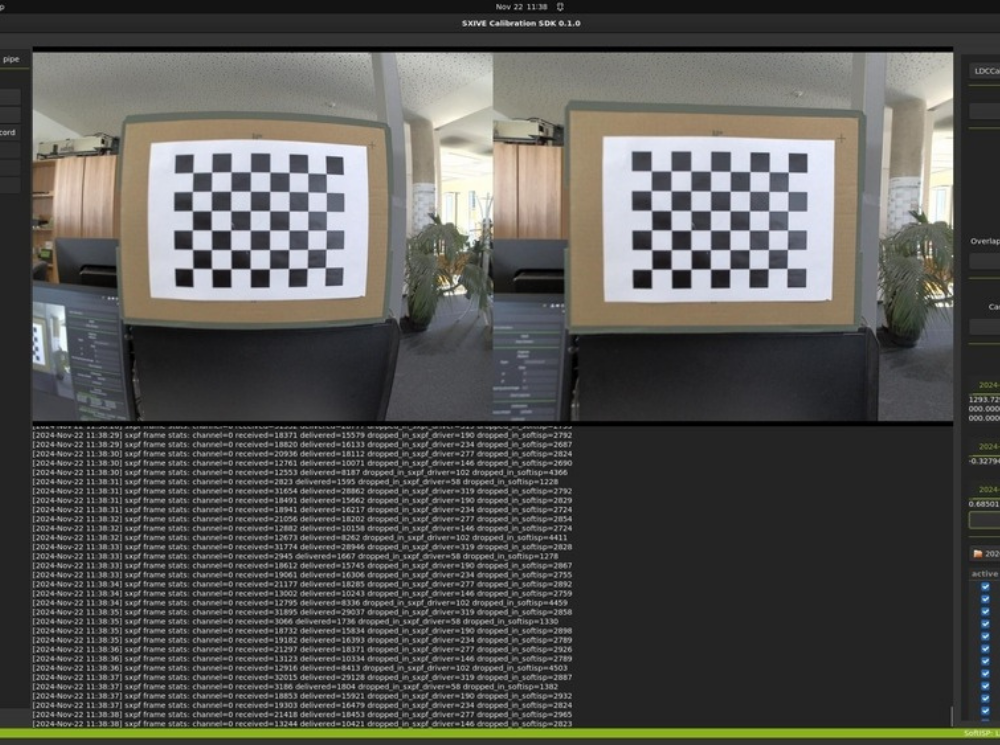

SXIVE Calibration 校準SDK

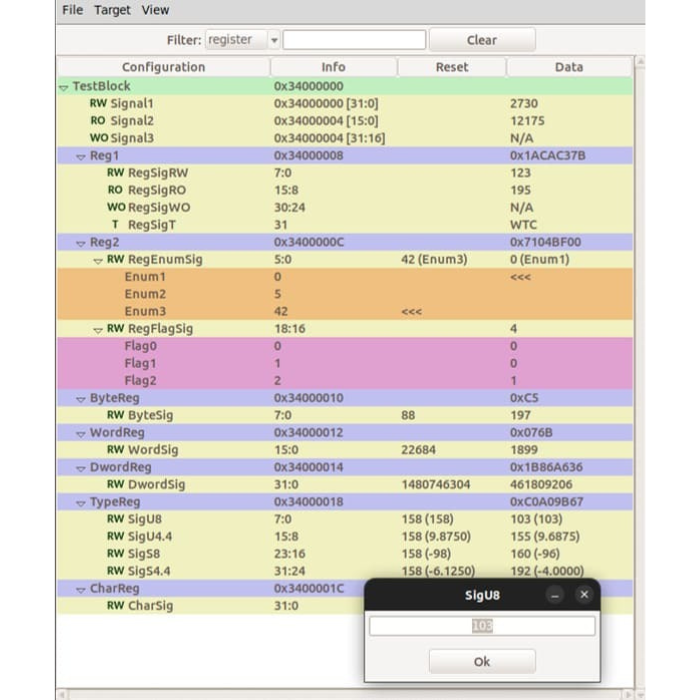

SXIVE感測器配置工具(開放原始碼)

SXIVE感測器配置工具(開放原始碼)

SXIVE Calibration 校準SDK

iQ-Analyzer-X 影像品質分析軟體

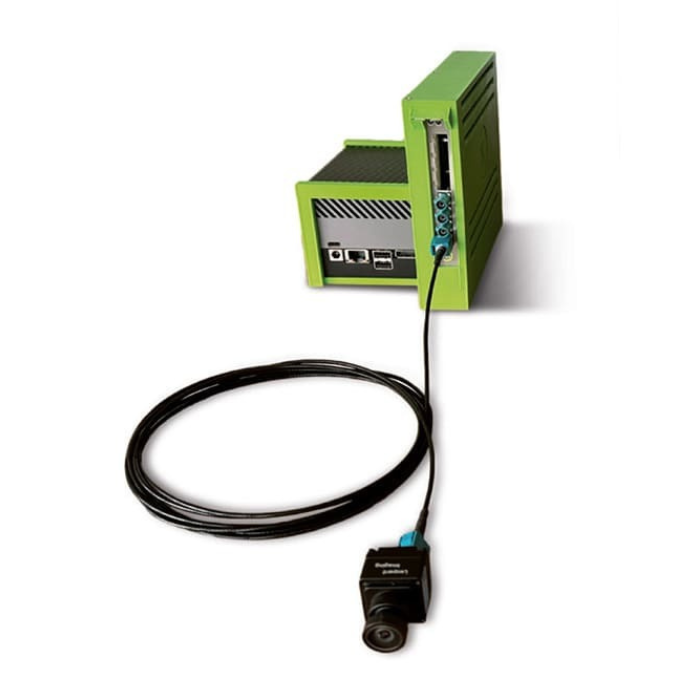

Solectrix 硬體套件LT - 輕巧、節省空間的型號

Solectrix 硬體套件LT - 輕巧、節省空間的型號

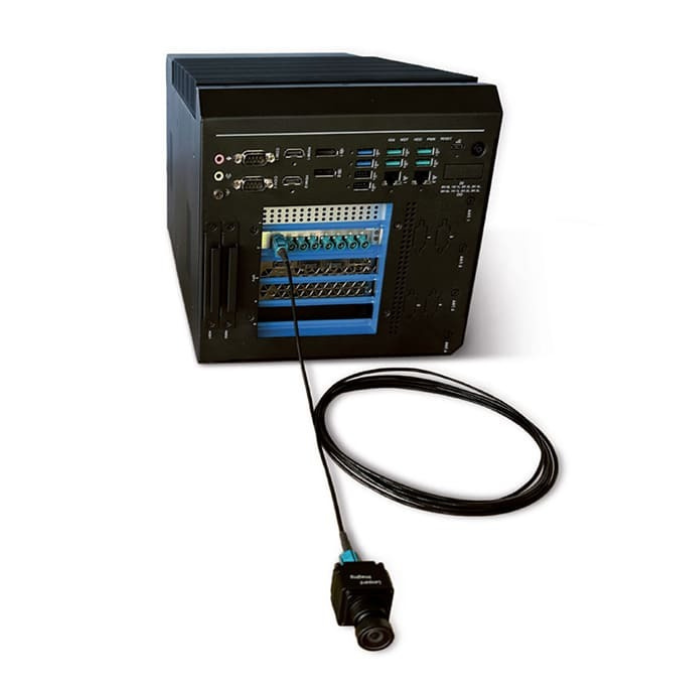

Solectrix 硬體捆綁包HP - 高效能型號

Solectrix 硬體捆綁包HP - 高效能型號

產品優勢

完整軟體生態系統整合

集成 SoftISP、Calibration SDK、Sensor Configuration Tool 及 iQ-Analyzer-X,一站式原型開發與品質分析

Bundle LT 輕量即插即用

基於 NVIDIA Jetson AGX Orin™ 的緊湊平台,含 proFRAME 影像擷取模組,快速部署測試環境

Bundle HP 高效能評估

採用 Intel Core™ i7-12700E 搭配 proFRAME 模組及 Linux® 開發環境,專為多攝像頭與複雜 ISP 評估而設,提供強大原型階段運算能力。

proFRAME 高速影像擷取模組

支援 GMSL™ 2/3、FPD-Link™ III/IV 等工業標準接口,單模組可達 32 Gbit/s 傳輸速率並具備 PoC(Power over Coax),確保多路低延遲影像擷取與電力供應一體化。

自動化校準與 AI 品質分析

Calibration SDK 一鍵完成色彩校正、鏡頭失真與遮光補償;結合 Image Engineering 的 iQ-Analyzer-X AI 驅動測試,自動化偵測測試圖樣並量化動態範圍與雜訊。

應用領域

汽車Tier1 自動駕駛與即時處理系統

(1) L4級自動駕駛即時影像處理;停車場智慧系統、環境與交通監控;
(2) 實驗室即時數據記錄與動態ISP調整;
(3) 汽車攝影機自適應影像訊號處理(ISP)

感測器OEM&實驗室:快速開發與多場景驗證平台

(1) 感測器與ISP聯合評估、實驗室自動化原型設計;
(2) 模組化平台支援「試駕就緒」級驗收測試;
(3) 封閉式SDK與開放工具鏈結合,加速從開發到部署閉環

汽車OEM 量產支援與標準化整合

(1) 為汽車OEM提供可大量生產的模組化參考系統;
(2) 無縫整合客製化視訊串流介面與業界標準工具鏈

Trunk OEM 商用車高度自動化駕駛優化

(1) 現場環境影像處理性能提升;
(2) 高性能預處理技術輔助卡車高度自動化駕駛

客戶實例

Solectrix SXIVE 快速成像原型設計系統 案例
Solectrix SXIVE 快速成像原型設計系統 案例
Solectrix SXIVE 快速成像原型設計系統 案例

汽車Tier1應用

OEM原始設備製造商

實驗室自動化

汽車Tier1應用

自動駕駛L4視訊軟體開發:自動駕駛汽車要開發確定性、高品質影像處理解決方案,SXIVE考慮到透過神經網路進行下游影像評估,ISP 調整直接在車輛中執行,並為客戶實施所需參考應用程式和演算法步驟。

停車系統影像處理解決方案:客戶現有停車系統在某些光照條件下的影像處理有問題。客戶需要一種高效且高品質的解決方案,可在用於影像辨識演算法的相同GPU 上進行影像處理。 SXIVE Soft ISP 與現有解決方案的效能差異明顯,它不僅解決現有問題,在GPU 資源利用方面也表現出色。

環境及交通狀況監測系統:客戶需要一個解決方案,持續監控和記錄特定地點的環境和交通狀況。在SXIVE LT Bundle 的基礎上,Solectrix 快速建立了第一個原型用於評估,如果需要,可以切換到更大的HP Bundle,涵蓋有關資料處理和傳輸的所有要求。

現場調音:客戶需要使用軟體庫和程式設計介面來配置ISP和所連接攝影機的參數,即時調整影像品質。借助SXIVE SDK,客戶能建立影像品質調整工作流程。

汽車攝影機自適應ISP:專案需要開發汽車領域的新型攝像頭,客戶需要一個個人化客製化的ISP(影像訊號處理器),以便使用現有模組和專用的新開發模組來適應特定的設定。為了累積感測器和必要演算法的初步經驗,為專案後續階段累積專業知識,專案第一階段使用了SXIVE SOFT ISP。目標是從一開始就與感測器協同工作,並直接基於即時影像實現和評估必要演算法,還可以用於檢測後續移植的潛在風險。

OEM原始設備製造商

感測器原始設備製造商– 快速演示功能:許多感測器製造商難以快速輕鬆地向客戶演示其新感測器的全部功能,評估板幫助有限,因為客戶需要快速獲得高度靈活的原型。借助SXIVE,Solectrix 提供快速成像原型系統,可快速將新感測器投入運作並將其部署到量產專案中。

Truck OEM – 實施環境下的影像處理改進:客戶在車輛上使用攝像頭,但在各種光照條件下,影像中會出現多種幹擾效果。 Solectrix 將現有系統與SXIVE Soft ISP 進行比較,向客戶展示了影像品質的顯著提升。此解決方案快速實施,並改善了現場運行中的影像處理效果。

Truck OEM – 高度自動化駕駛的高性能影像預處理:客戶需要一款高性能、低延遲的ISP,用於即時評估遙控車輛上的攝影機。客戶評估了SXIVE,認為其優於現有解決方案。此外,我們也實現了部分客戶客製化功能,為客戶帶來了額外的價值。

汽車OEM – 系列生產支援參考系統:客戶希望在兩個系列專案中引入一種新型影像感測器(RGB-NIR)。在系列開發過程中的相當長一段時間內,由於正在開發的控制單元的成熟度,無法處理感測器影像,但出於風險防範和其他相關供應商的開發目的,這些供應商迫切需要處理感測器影像,而這些供應商則基於感測器影像處理技術進行開發。客戶能夠利用基於SXIVE Soft ISP 的參考系統來縮短關鍵時間。這樣,客戶可以及時評估新型影像感測器,並及時向依賴該感測器影像的供應商提供所需的視訊素材。

實驗室自動化

實驗室即時數據的處理和記錄:一家汽車供應商需要在實驗室或車輛內即時處理和記錄影像。使用SXIVE HP Bundle,我們透過使系統精確適應所使用的感測器、相機和整體設置,實現了可靠的資料處理和記錄。

實驗室自動化領域的快速成型:對於實驗室環境中的生產自動化,客戶需要一個快速簡單的解決方案,以便儘早評估新的系統方法。需要識別和分析各種類型的容器。為了在影像演算法層面更接近解決方案,我們採用了SXIVE 快速成像原型系統。 SXIVE 可以測試各種相機和系統方案,以發現潛在問題和特殊情況並進行評估。影像處理的靈活適應性使我們能夠在專案初期就初步確定可能需要對系統進行進一步調整的方案。

專案:L4視訊軟體開發

挑戰:
為自動駕駛開發確定性的高品質影像處理解決方案,這需要高水準的影像處理專業知識。

客戶:
一級汽車供應商

解決方案:
考慮到透過神經網路進行下游影像評估,ISP 調整直接在車輛中執行,並為客戶實施所需的參考應用程式和演算法步驟。

項目:與感測器製造商合作

挑戰:
許多感測器製造商難以快速輕鬆地向客戶展示其新感測器的所有功能並將其應用於他們的專案中。評估板只能提供有限的幫助,因為非常需要非常靈活的原型。

客戶:
感測器 OEM

解決方案:
借助 SXIVE,Solectrix 提供快速成像原型系統,可快速將新感測器投入運作並將其部署到(系列)專案中。

項目:停車系統影像處理解決方案

挑戰:
客戶在某些光線條件下對現有停車系統的影像處理有困難。需要在用於影像辨識演算法的相同 GPU 上進行有效且高品質的影像處理解決方案

客戶:
一級汽車供應商

解決方案:
Solectrix 向客戶展示了 SXIVE Soft ISP 的效能與目前解決方案的不同之處。不僅解決了現有的問題,在GPU資源利用方面的表現也很出色,因此客戶決定使用SXIVE。

專案 : 即時環境下的影像處理改進

挑戰:
客戶正在車輛上使用攝影機,但在各種光照條件下,影像中會出現多種幹擾效果。

客戶:
卡車原始設備製造商

解決方案:
透過將現有系統與 SXIVE Soft ISP 進行比較,Solectrix 能夠向客戶展示影像品質的決定性改進。該解決方案很快就實施,並改善了現場操作期間的影像處理。

項目: 環境及交通狀況監測系統

挑戰:
客戶正在車輛上使用攝影機,但在各種光照條件下,影像中會出現多種幹擾效果。

客戶:
卡車原始設備製造商

解決方案:
透過將現有系統與 SXIVE Soft ISP 進行比較,Solectrix 能夠向客戶展示影像品質的決定性改進。該解決方案很快就實施,並改善了現場操作期間的影像處理。

項目:高度自動化駕駛的高性能影像預處理

挑戰:
客戶需要高性能、低延遲的 ISP 來即時評估遙控車輛上的攝影機。

客戶:
卡車原始設備製造商

解決方案:
SXIVE 經過客戶評估,發現其優於現有解決方案。因此,我們的解決方案得以實施,並且現在可以即時提供改進的影像品質。
此外,還實現了一些客戶特定的功能,提供了額外的價值。

專案:實驗室即時數據的處理和記錄

挑戰:
汽車供應商需要在實驗室或直接在車輛中即時處理和記錄影像。

客戶:
一級汽車供應商

解決方案:
使用 SXIVE HP Bundle,我們透過讓系統精確適應所使用的感測器、相機和整體設置,實現了可靠的資料處理和記錄。

專案:專案現場調音

挑戰:
客戶需要選擇使用軟體庫和程式設計介面來配置 ISP 和所連接相機的參數,以便能夠即時調整影像品質。

客戶:
一級汽車供應商

解決方案:
借助 SXIVE SDK,他能夠建立自己的影像品質調整工作流程。

項目:系列生產支援參考系統

挑戰:
客戶希望在兩個系列專案中引入一種新型影像感測器(RGB-NIR)。在系列開發過程中的相對較長的一段時間內,正在開發的控制單元的成熟度不允許處理感測器影像,但這些影像對於風險保護和其他相關供應商的開發目的而言是迫切需要的,這些供應商在處理感測器影像的基礎上進行建構。

客戶:
汽車OEM

解決方案:
客戶能夠利用基於 SXIVE Soft ISP 的參考系統來跨越關鍵的時間範圍。這樣就可以及時評估新型影像感測器,並及時向依賴感測器影像的供應商提供所需的視訊資料。

項目:汽車攝影機自適應ISP

挑戰:
為了開發汽車領域的新型攝影機,客戶需要單獨客製化的 ISP(影像訊號處理器),以便使用現有模組和專用的新開發模組來適應特定的設定。

客戶:
一級汽車供應商

解決方案:
為了累積感測器的初步經驗和必要的演算法,並為專案的後期階段累積專業知識,專案的第一階段使用了 SXIVE 軟 ISP。目標是從一開始就使用感測器並直接基於即時影像實現和評估必要的演算法。此外,這還可以檢測以後移植的潛在風險。

專案:實驗室自動化領域的快速原型設計

挑戰:
為了開發汽車領域的新型攝影機,客戶需要單獨客製化的 ISP(影像訊號處理器),以便使用現有模組和專用的新開發模組來適應特定的設定。

客戶:
一級汽車供應商

解決方案:
為了累積感測器的初步經驗和必要的演算法,並為專案的後期階段累積專業知識,專案的第一階段使用了 SXIVE 軟 ISP。目標是從一開始就使用感測器並直接基於即時影像實現和評估必要的演算法。此外,這還可以檢測以後移植的潛在風險。
