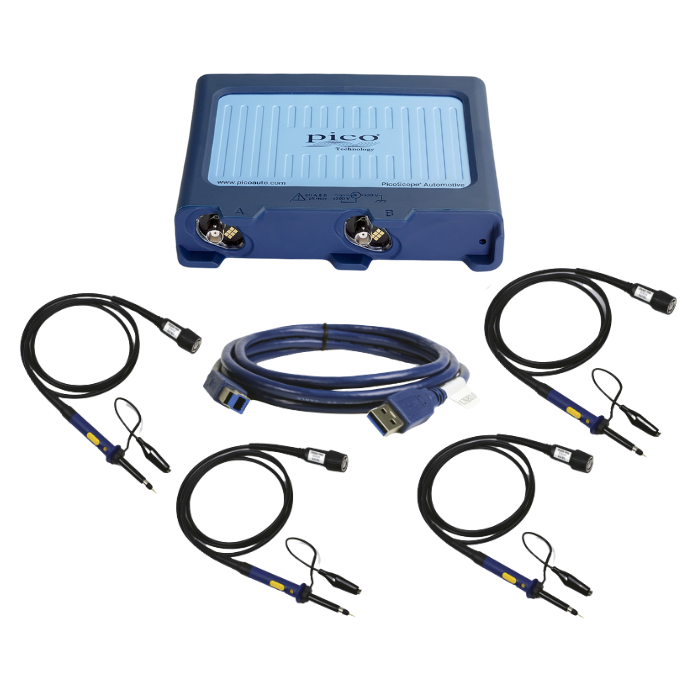

Pico 兩通道CAN總線示波器套裝 (EP013)

Pico 兩通道CAN總線示波器套裝 (EP013)

功能概述:

Pico 兩通道CAN總線示波器套裝 (EP013) 結合高達12位元的垂直解析度與最高400MS/s的取樣速率，通過USB3.0連接PC電腦，將電腦轉換成強大的汽車網路測試工具。它支援CAN Bus、CAN FD、LIN、FlexRay等多種車載通訊協議的波形測試與串行譯碼，並能檢測車輛各類感測器及執行器訊號。250M樣本緩衝容量可捕捉複雜波形，方便現場攜帶和資料存儲，適合車輛診斷與維修應用。

分類: 標籤: , , , ,

描述

產品優點

12位元高解析度的PC示波器模組連接到你的電腦的USB介面上，並且能夠採集達250M樣本，使它能夠捕捉複雜的汽車波形，然後放大可疑區域。由於基於PC，這些波形可以存儲到你的PC電腦內用於以後參考，列印或發e-mail。嬌小的體積，超便攜，方便現場測試，放入背包說走即走。無需額外電源供電，一條超快速的USB3.0線連接筆記型電腦供電和通訊。

主要功能

  • CAN Bus、CAN FD、LIN、FlexRay實體層波形測試及串列解碼
  • 各種感測器和執行器測試
  • 支援數學通道，及種類演算法，用於信號計算與測量
  • 支持各種通訊協定

產品參數

示波器 規格一覽
參數 規格
帶寬20 MHz（±50 mV 量程內為 10 MHz）
通道數2
垂直解析度12 位
精度±1%
靈敏度10 mV/div 至 40 V/div
輸入量程（滿刻度）±50 mV 至 ±200 V（12 個量程）
輸入特性1 MΩ 並聯 24 pF
輸入類型浮地，BNC 連接器
輸入耦合軟體可選 AC/DC
過載保護±250 V（DC + AC 峰值）單一輸入
最大取樣率
  • 1 通道：400 MS/s
  • 2 通道：200 MS/s
  • 3–4 通道：100 MS/s
緩衝記憶體容量250 M 樣本
波形緩衝最多 10 000 個波形
時基範圍100 ns/div 至 5000 s/div
