8通道專業套裝（EP037）

PicoScope 4823 八通道專業套裝（EP037）

功能概述：

宏虹 PicoScope 4823 EP037 是一款高性能的 8通道汽車示波器專業套裝，專為汽車電子診斷設計。其具備 20 MHz 頻寬、12 位解析度，並提供 256 MS 緩衝記憶體，支援高達 80 MS/s 的取樣率。內建 CAN、CAN FD、FlexRay 等串列通訊協定的解碼功能，並配備超過 150 種引導測試，協助使用者快速定位汽車電子系統問題，提升維修效率。

分類: 標籤: , , ,

描述

設備一覽

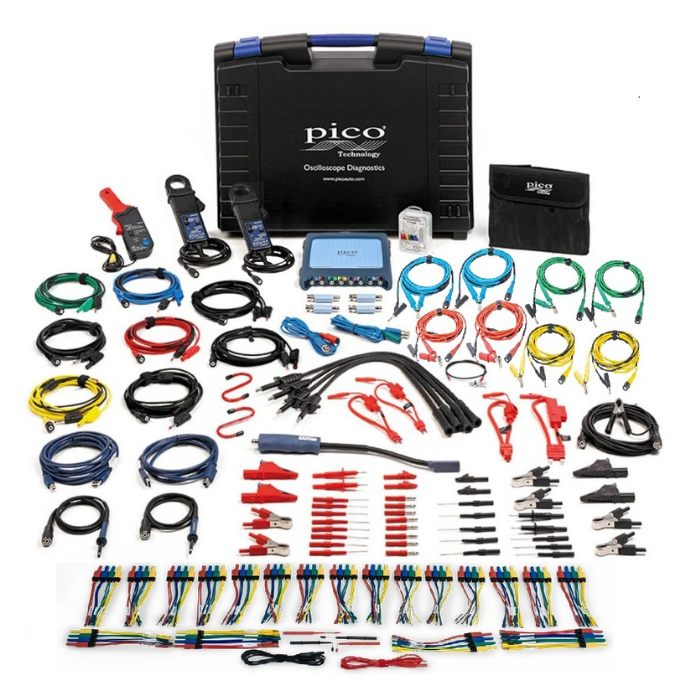

8 頻道專業套裝 (EP037) 內含與配件
項目內容
專業套裝內容 (型號：EP037)
內含項目
  • 1× PicoScope 4823 示波器模組 (EP028)
  • 1× 20A/60A 電流鉗 (HKTA018)
  • 1× 200A/2000A 電流鉗 (HKTA167)
  • 1× 30A/2000A 電流鉗（藍色）(HKTA167)
  • 1× BNC→4 mm 測試線（紅）(HKTA126)
  • 1× BNC→4 mm 測試線（綠）(HKTA127)
  • 1× BNC→4 mm 測試線（黃）(HKTA128)
  • 4× BNC→4 mm 測試線（黑）
  • 8× 次級點火拾取線
  • 1組 保險絲延長線 (PP408)
  • 1× Maxi 保險絲延長線 (HKTA206)
  • 1× J-case 保險絲延長線 (HKTA168)
  • 1套 COP 火星塞延長線 (PP400)
  • 1× COP 探頭 (HKTA204)
  • 2× COP 點火延長線 (PP399)
  • 1× COP 線圈組接地線 (HKTA106)
  • 1× BNC→BNC 測試線 (HKTA033)
  • 1× USB 3.0 線
  • 1× 軟體 USB 金鑰
  • 1× 手提工具箱
附加配件
示波器與衰減器
  • 2× 100 MHz 示波器探頭 (HKTA375)
  • 4× 10:1 衰減器 (HKTA197)
探針與夾具
  • 8× 柔性刺針（紅）(HKTA162)
  • 4× 柔性刺針（黑）(HKTA161)
  • 1盒 刺針組 (HKTA008)
  • 2× 萬用電錶探頭（黑）(HKTA001)
  • 2× 萬用電錶探頭（紅）(HKTA002)
  • 4× 小鱷魚夾（黑）(HKTA003)
  • 4× 小鱷魚夾（紅）(HKTA004)
  • 2× 大鱷魚夾（黑）(HKTA005)
  • 2× 大鱷魚夾（紅）(HKTA006)
轉換與夾具配件
  • 2× 4 mm 公母轉換適配器（黑）(HKTA016)
  • 8× 4 mm 公母轉換適配器（紅）(HKTA017)
  • 2× 蓄電池夾子（紅）(HKTA157)
  • 2× 蓄電池夾子（黑）(HKTA158)
  • 2× S 形鉤

規格參數

PicoScope 4823 技術規格表
屬性規格
基本性能
通道8
縱向解析度12 位（增強解析度模式下最高 16 位）
DC 精度全量程 ±1%、±300 μV
輸入靈敏度2 mV/div 至 10 V/div（10 個縱向分區）
輸入範圍（全量程）12 個範圍，±10 mV 至 ±50 V
輸入特性1 MΩ 與 19 pF 並聯
輸入類型BNC
輸入耦合軟體選擇 AC/DC
輸入過壓保護±100 V（DC + AC 峰值）
緩衝區記憶體活動通道共用 256 MS
時基範圍20 ns/div 至 5000 s/div
頻寬（-3 dB）20 MHz；10 MHz（10 mV 和 20 mV 範圍）
最高採樣率（實時）1–4 通道：80 MS/s
5–8 通道：40 MS/s
最大採樣率（連續流模式）使用 PicoScope 6 軟體：20 MS/s
使用 API：每通道 80 MS/s，所有通道共 160 MS/s（取決於 PC）
模擬偏移範圍
(垂直位置調整)		10–500 mV 範圍：±250 mV
1–5 V 範圍：±2.5 V
10–50 V 範圍：±25 V
信號發生器
標準輸出信號正弦波、方波、三角波、DC 電壓、斜波、高斯、半正弦、白噪聲、PRBS
標準信號頻率DC 至 1 MHz
掃頻模式上行、下行、雙向
觸發波形週期或掃描次數計數觸發（最多 10 億次）；範圍觸發或軟體手動觸發
頻率準確度±20 ppm
頻率解析度< 20 mHz
電壓範圍±2 V
幅度與偏移調整信號幅度與偏移在 ±2 V 範圍內
DC 精度全量程 ±1%
輸出特性後面板 BNC，600 Ω 輸出阻抗
過壓保護±10 V
任意波形發生器
更新速率80 MS/s
緩衝區大小16 kS
解析度14 位
環境
工作溫度範圍0 °C 至 45 °C（精度引用範圍 20 °C 至 30 °C）
工作濕度範圍5% 至 80% 相對濕度，非冷凝
存儲溫度範圍-20 °C 至 +60 °C
存儲濕度範圍5% 至 95% 相對濕度，非冷凝
物理特徵
尺寸190 x 160 x 40 mm（約 7.5 x 6.3 x 1.6 英吋）
重量＜ 0.55 kg（約 1.2 磅）
常規
附帶配件USB 線纜與安全指南
PC 介面SuperSpeed USB 3.0（兼容 USB 1.1/2.0）
電源要求USB 供電
認證符合 FCC 與 CE 標準
保固2 年

為什麼你要買PicoScope 4823？

與其他測量系統相比，PicoScope 擁有最多經授權且獨立的維修人員，他們具備專業能力與高度信心，能快速診斷並修復大多數車輛故障。選擇 PicoScope，您將受益於超過 25 年投入全球頂級診斷示波器的研發成果，享有卓越性能與極高性價比。PicoScope 4823 是專為車輛與設備技術人員打造的高階 8 通道診斷示波器，不僅能避開同類產品常見的問題與限制，更擁有無與倫比的效能；同時，Pico 社群與豐富資源也將隨時支援您的使用體驗，讓您無後顧之憂。

8通道套裝的選擇？

如果您已經擁有汽車示波器套裝，並希望擴充至 8 通道功能，只需選購一台 PicoScope 4823 主機即可。您既可以自由搭配各式配件，打造專屬解決方案，也可直接選擇我們精心組合的專業套裝。無論是電路偵測、壓力測試、液壓系統、時間序列、通訊協定，或是噪音與振動分析，Pico 提供齊全的配件與軟體支援，助您從容應對各種診斷需求。

2、4還是8通道的PicoScope？

我們推薦 2 通道 PicoScope 4225 與 4 通道 PicoScope 4425 作為大多數維修車間的首選，它們採用浮地設計、可直接連接探頭，並支援最高 200 V 輸入，兼具耐用與易用性。

對於進行培訓、車輛設計或更複雜診斷的進階示波器用戶，8 通道 PicoScope 4823 則是更合適的選擇：它採用共地輸入並搭載自動重置保險絲保護，不必為每個通道重複接地，大幅節省連線時間；但此設計將量測電壓範圍限制為最高 50 V（保護電壓可達 100 V），因此在測試感應式元件（如噴油嘴與初級點火電路）時，建議搭配衰減器使用。
