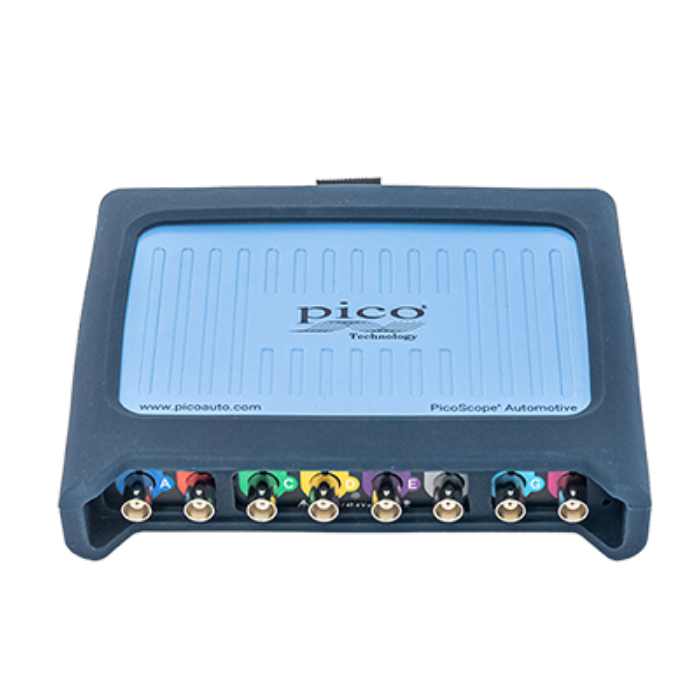

宏虹 PicoScope 4823 是一款高性能的 八通道汽車示波器,專為汽車電子診斷設計。其具備 20 MHz 頻寬、12 位解析度(可擴展至 16 位)及 256 MS 緩衝記憶體,採用 SuperSpeed USB 3.0 介面,確保高速資料傳輸。內建超低電壓波形產生器,支援多種波形輸出,並可進行精確的時間與電壓調整。此示波器適用於 CAN、CAN FD、FlexRay 等串列通訊協定的診斷,並提供超過 150 種引導測試,協助使用者快速定位汽車電子系統問題,提升維修效率。
與其他測量系統相比,PicoScope 擁有最多經授權且獨立的維修人員,他們具備專業能力與高度信心,能快速診斷並修復大多數車輛故障。選擇 PicoScope,您將受益於超過 25 年投入全球頂級診斷示波器的研發成果,享有卓越性能與極高性價比。PicoScope 4823 是專為車輛與設備技術人員打造的高階 8 通道診斷示波器,不僅能避開同類產品常見的問題與限制,更擁有無與倫比的效能;同時,Pico 社群與豐富資源也將隨時支援您的使用體驗,讓您無後顧之憂。
如果您已經擁有汽車示波器套裝,並希望擴充至 8 通道功能,只需選購一台 PicoScope 4823 主機即可。您既可以自由搭配各式配件,打造專屬解決方案,也可直接選擇我們精心組合的專業套裝。無論是電路偵測、壓力測試、液壓系統、時間序列、通訊協定,或是噪音與振動分析,Pico 提供齊全的配件與軟體支援,助您從容應對各種診斷需求。
我們推薦 2 通道 PicoScope 4225 與 4 通道 PicoScope 4425 作為大多數維修車間的首選,它們採用浮地設計、可直接連接探頭,並支援最高 200 V 輸入,兼具耐用與易用性。
對於進行培訓、車輛設計或更複雜診斷的進階示波器用戶,8 通道 PicoScope 4823 則是更合適的選擇:它採用共地輸入並搭載自動重置保險絲保護,不必為每個通道重複接地,大幅節省連線時間;但此設計將量測電壓範圍限制為最高 50 V(保護電壓可達 100 V),因此在測試感應式元件(如噴油嘴與初級點火電路)時,建議搭配衰減器使用。
屬性 | 規格 |
---|---|
基本性能 | |
通道 | 8 |
縱向解析度 | 12 位(增強解析度模式下最高 16 位) |
DC 精度 | 全量程 ±1%、±300 μV |
輸入靈敏度 | 2 mV/div 至 10 V/div(10 個縱向分區) |
輸入範圍(全量程) | 12 個範圍,±10 mV 至 ±50 V |
輸入特性 | 1 MΩ 與 19 pF 並聯 |
輸入類型 | BNC |
輸入耦合 | 軟體選擇 AC/DC |
輸入過壓保護 | ±100 V(DC + AC 峰值) |
緩衝區記憶體 | 活動通道共用 256 MS |
時基範圍 | 20 ns/div 至 5000 s/div |
頻寬(-3 dB) | 20 MHz;10 MHz(10 mV 和 20 mV 範圍) |
最高採樣率(實時) | 1–4 通道:80 MS/s 5–8 通道:40 MS/s |
最大採樣率(連續流模式) | 使用 PicoScope 6 軟體:20 MS/s 使用 API:每通道 80 MS/s,所有通道共 160 MS/s(取決於 PC) |
模擬偏移範圍 (垂直位置調整) | 10–500 mV 範圍:±250 mV 1–5 V 範圍:±2.5 V 10–50 V 範圍:±25 V |
信號發生器 | |
標準輸出信號 | 正弦波、方波、三角波、DC 電壓、斜波、高斯、半正弦、白噪聲、PRBS |
標準信號頻率 | DC 至 1 MHz |
掃頻模式 | 上行、下行、雙向 |
觸發 | 波形週期或掃描次數計數觸發(最多 10 億次);範圍觸發或軟體手動觸發 |
頻率準確度 | ±20 ppm |
頻率解析度 | < 20 mHz |
電壓範圍 | ±2 V |
幅度與偏移調整 | 信號幅度與偏移在 ±2 V 範圍內 |
DC 精度 | 全量程 ±1% |
輸出特性 | 後面板 BNC,600 Ω 輸出阻抗 |
過壓保護 | ±10 V |
任意波形發生器 | |
更新速率 | 80 MS/s |
緩衝區大小 | 16 kS |
解析度 | 14 位 |
環境 | |
工作溫度範圍 | 0 °C 至 45 °C(精度引用範圍 20 °C 至 30 °C) |
工作濕度範圍 | 5% 至 80% 相對濕度,非冷凝 |
存儲溫度範圍 | -20 °C 至 +60 °C |
存儲濕度範圍 | 5% 至 95% 相對濕度,非冷凝 |
物理特徵 | |
尺寸 | 190 x 160 x 40 mm(約 7.5 x 6.3 x 1.6 英吋) |
重量 | < 0.55 kg(約 1.2 磅) |
常規 | |
附帶配件 | USB 線纜與安全指南 |
PC 介面 | SuperSpeed USB 3.0(兼容 USB 1.1/2.0) |
電源要求 | USB 供電 |
認證 | 符合 FCC 與 CE 標準 |
保固 | 2 年 |
