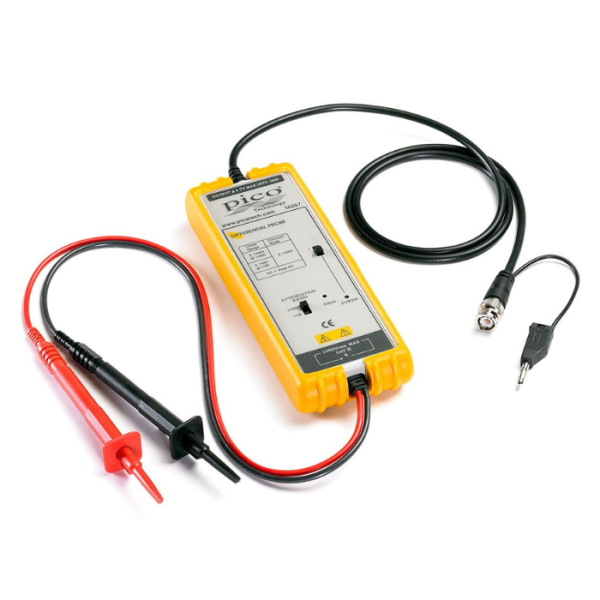

Pico TA057 25MHz 1400V 差分示波器探頭x20/x200
功能概述 :
TA057 主動差分示波器探頭採用 x20/x200 可切換衰減設計，具備寬廣頻寬（直流至25 MHz）與高共模電壓承受能力（±1400 V），能將高達±1400 V 的差分信號安全傳遞至標準接地示波器。內部兩側獨立 4 MΩ ／5.5 pF 輸入阻抗設計，提供優異的訊號隔離與精確度；可使用 4 顆 AA 電池或 6 V/60 mA DC 轉接器供電，適用於高電壓環境下對機器、電力電子和工業控制系統的差分信號測試需求。
描述
產品規格
| 屬性 | Pico TA041 | Pico TA057 |
|---|---|---|
| 產品圖片 |
|
|
| 衰減範圍 | 10:1 / 100:1 | 20:1 / 200:1 |
| 差分電壓範圍 |
±70 V（直流 + 交流峰值）或 70 V RMS（1/10） ±700 V（直流 + 交流峰值）或 700 V RMS（1/100） |
±140 V（直流 + 交流峰值）或 140 V RMS（1/20） ±1400 V（直流 + 交流峰值）或 1400 V RMS（1/200） |
| 共模電壓範圍 | ±700 V（直流 + 峰值交流）或 700 V RMS（1/10 和 1/100） | ±1400 V（直流 + 峰值交流）或 1400 V RMS（1/20 和 1/200） |
| 絕對最大電壓（差分或共模） | ±1400 V（直流 + 峰值交流）或 1000 V RMS CAT III（1/10 和 1/100） | — |
| 頻寬 | 直流至 25 MHz (-3 dB) | 直流至 25 MHz (-3 dB) |
| 準確性 | ± 2% | — |
| 上升時間 | 14 納秒 | — |
| 輸入阻抗 | 每側接地電阻為 4 MΩ / 5.5 pF | 每側接地電阻為 4 MΩ / 5.5 pF |
| 電源需求 | 4 顆 AA 電池 或 6 V / 60 mA DC 電源轉接器 | 4 顆 AA 電池 或 6 V / 60 mA DC 電源轉接器 |
