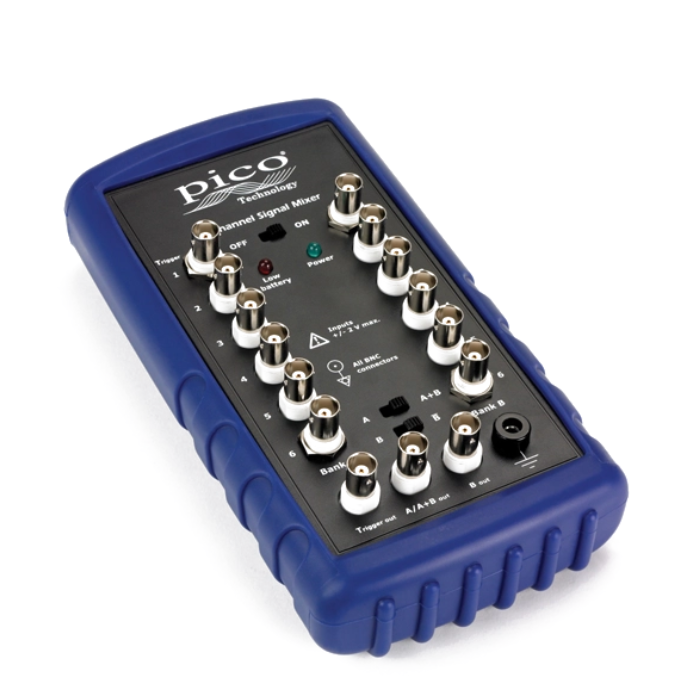

Pico Mixmaster 12通道汽車訊號混合器
功能概述 :
Mixmaster 12通道汽車訊號混合器能將多達12顆汽缸的點火訊號匯總，透過單通道示波器或雙通道分組顯示，同時提供觸發輸出以便與特定汽缸同步，並具備正/負向信號反轉開關，兼容DIS與分電器點火系統。產品採用9V電池供電、橡膠防震外殼與便攜支架，標配三條BNC導線、一條引擎接地導線及四條短次級點火導線，以滿足重型車間和移動診斷環境中的高效、穩定測試需求。
描述
產品特點
- 單通道示波器即可顯示最多 12 個汽缸的點火波形，雙通道示波器可將 12 個訊號分為兩組，各顯示 6 個汽缸。
- 內建觸發輸出，來源可選自 12 路輸入之一，可與特定汽缸同步；具訊號反轉開關，適用火花浪費系統的負向訊號。可搭配 DIS 或
- 分電器點火系統使用，亦可與絕大多數實驗室示波器合，簡化點火波形診斷流程。
- 電池供電並設有低電量指示燈，防震橡膠外殼與方便安裝的支架，強化移動或車間環境下的耐用性與操作便利度。
- 隨機附贈三條 BNC 示波器連接導線、一條引擎接地導線，以及一組 4 條短次級點火導線；可另購額外次級導線組以擴充使用。
- 體積緊湊、結構簡單，無需外部電源即可運作，適合作為移動汽車診斷的經濟實惠工具。
- 經濟高效，專為汽車示波器套件設計，是工具箱中理想的補充設備。
產品規格
| 規格 | 內容 |
|---|---|
| 產品 | Mixmaster 12 通道點火訊號混合器 |
| 模擬頻寬 | 170 千赫 |
| A 組和 B 組輸入 | • 12 x BNC 母頭 • 91 kΩ 電阻 • –2 V 至 +2 V（工作） • –4 V 至 +4 V（絕對最大值） |
| 示波器輸出 | • 3 x BNC 母頭 • –2 V 至 +2 V |
| 工作溫度 | 0 °C 至 45 °C |
| 工作濕度 | 5% 至 80% RH，無凝結 |
| 儲存溫度 | –20 °C 至 +60 °C |
| 儲存濕度 | 5% 至 95% RH，無凝結 |
| 電源 | 9 伏特 PP3 電池 |
| 電池壽命 | 約 48 小時（開機，空閒） |
| 尺寸 | 221 x 115 x 58 毫米（8.7 x 4.5 x 2.3 英吋），含橡膠外殼 |
