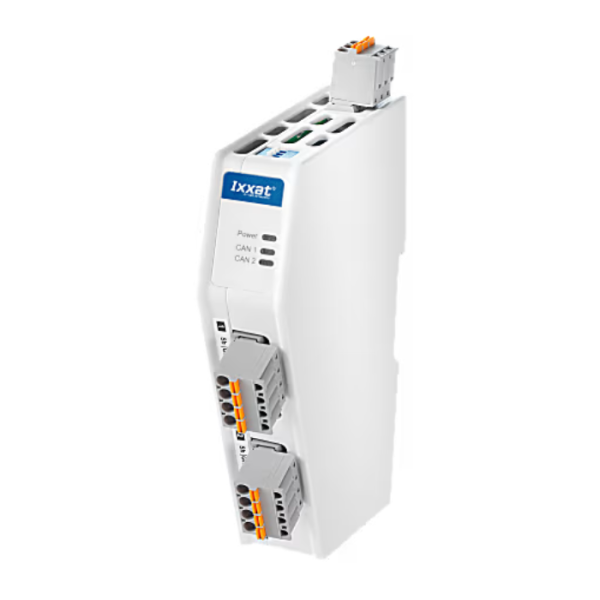

Ixxat CAN/FD 中繼器 標準版｜帶有推入式連接器和終端電阻的 CAN/CAN FD 中繼器
功能概述 :
Ixxat CAN/FD 中繼器標準版整合兩組 CAN/CAN FD 介面，提供高達 5 kV 電氣隔離與透明轉發功能，支持星型、樹型及短線拓撲，能有效提升總線負載能力並優化網路佈局。產品採用堅固工業設計與推入式彈簧連接器，內建可切換的 120 Ω 終端電阻，具備故障隔離與自動恢復機制，並可安裝於 DIN 導軌上，滿足惡劣環境下的高可靠性與系統擴充需求。
Facebook
Twitter
LinkedIn
產品特點
- 堅固的工業設計：專為惡劣環境打造，具備寬廣工作溫度範圍與高耐用性，滿足工業現場需求。
- CAN FD 網路彈性佈局：支援短線、星型及樹型拓撲，協助優化整體網路結構，提高系統擴充性。
- 可拆卸推入式連接器：4 針與 3 針推入式彈簧連接器設計，無需額外工具即可插拔，安裝與維護更便捷。
- 快速透明傳輸：延遲僅約 35 公尺線長等同 (約 175 奈秒)，透明轉發相容各種高層通訊協定。
- 減少佈線成本：優化拓撲結構後可簡化布線，減少電纜需求並節省安裝與維護費用。
- 強化網路可靠性：電氣隔離雙 CAN 段，耐受高達 5 kV DC 持續 1 分鐘的隔離測試，保護設備免受電壓尖峰損害。
- 故障隔離與自動恢復：當節點或段發生故障時，自動斷開受影響區段；故障解除後可自動恢復通訊。
- 整合匯流排終端電阻：每個 CAN 通道內建 120 Ω 終端電阻，可透過鋼琴開關單獨切換，確保訊號穩定不反射。
規格參數
| 屬性 | 規格 |
|---|---|
| 身分與狀態 | |
| 品牌 | Ixxat |
| 原產地 | 德國 |
| 雙重用途 | 否 |
| 產品編號 | 1.01.0211.20000 |
| ECCN（出口管制分類編號） | EAR99 |
| 前任型號 | 1.01.0210.20000、1.01.0210.20200、1.01.0210.20210、1.01.0210.20010、1.01.0067.44010、1.01.0067.430067 |
| HS 編碼 | 8517620000 |
| 物理特徵 | |
| 淨寬 | 108 mm |
| 淨高 | 149 mm |
| 淨深 | 27 mm |
| 淨重 | 135 g |
| 安裝方式 | DIN 導軌安裝（含支架） |
| 外殼材料 | 聚碳酸酯 ABS (UL 94) |
| 含電池 | 無 |
| 連接器／輸入／輸出 | 2 × 4 針推入式彈簧連接器 FKC 2.5/4-ST GY（CAN） 1 × 3 針推入式彈簧連接器 FKC 2.5/3-ST GY（電源） |
| 電源與隔離 | |
| 輸入電壓 | 10–30 V DC ±0 % |
| 最大功耗 | < 1 W |
| 電源隔離 | CAN–CAN 及 CAN–Power – 至少 5 kV DC 持續 1 分鐘； CAN 屏蔽層對地及電源對地 – 至少 2 kV DC 持續 1 分鐘 |
| 環境條件 | |
| 工作溫度 | –25 °C … +70 °C |
| 儲存溫度 | –40 °C … +80 °C |
| 相對濕度 | 0 % – 90 %（無冷凝） |
| 防護等級 | IP20 |
| CAN 特性 | |
| CAN 模式 | CAN 高速 (ISO 11898-2) |
| CAN 波特率 | 14 kbit/s … 1000 kbit/s |
| CAN FD 特性 | |
| CAN FD 模式 | ISO CAN FD、非 ISO CAN FD |
| CAN FD 波特率 | 14 kbit/s … 8000 kbit/s |
| 認證與標準 | |
| CE | 是 |
| 聯邦通訊委員會 (FCC) | 是 |
| WEEE（廢棄物認證） | 是 |
| ETIM 分類 | EC000698 |
常見問題
連接器、支援的協定和其他功能的比較。
適用產品
CAN/FD中繼器標準，CAN-CR100，CAN-CR110/FO，CAN-CR120/HV，CAN-CR200，CAN-CR210/FO，CAN-CR220，CAN-CR300
問題/疑問/症狀
不同版本和變體的中繼器提供哪些功能？
可能的原因/答案
| 產品 訂單編號 | CAN/CAN FD通道 | 電流隔離 | CAN終端電阻 | 連接器 |
| CAN/FD中繼器標準 1.01.0211.20000 | 2個CAN/CAN FD接口 | 是 (5千伏) | 可切換 | 2 個可拆卸推入式連接器 |
| CAN-CR100 1.01.0210.20000 | 2 x CAN HS（可切換至 CAN FD） | 是的 | 是的 | 2 個螺絲端子 |
| CAN-CR100 1.01.0210.20200 | 2 x CAN HS（可切換至 CAN FD） | 是的 | 不 | 2 個螺絲端子 |
| CAN-CR110/FO 1.01.0210.11020 | 2 x CAN HS（可切換至 CAN FD） | 是的 | 是的 | 1 x 螺絲端子 1 x 光纖 (F-SMA) |
| CAN-CR110/FO 1.01.0210.11220 | 2 x CAN HS（可切換至 CAN FD） | 是的 | 不 | 1 x 螺絲端子 1 x 光纖 (F-SMA) |
| CAN-CR120/HV 1.01.0210.20010 | 2 x CAN HS（可切換至 CAN FD） | 是 (3千伏) | 是的 | 2 個螺絲端子 |
| CAN-CR120/HV 1.01.0210.20210 | 2 x CAN HS（可切換至 CAN FD） | 是 (3千伏) | 不 | 2 個螺絲端子 |
| CAN-CR200 1.01.0067.44010 | 2 個 CAN 高速 | 是的 | 可切換 | 2 x D-Sub 9 1 x DIN 導軌匯流排 |
| CAN-CR210/FO 1.01.0068.45010 | 2 個 CAN 高速 | 是的 | 可切換 | 1 x D-Sub 9 1 x 光纖 ( F-SMA ) 1 x DIN 導軌匯流排 |
| CAN-CR210/FO 1.01.0068.46010 | 2 個 CAN 高速 | 是的 | 可切換 | 1 x D-Sub 9 1 x 光纖 ( ST ) 1 x DIN 導軌匯流排 |
| CAN-CR220 1.01.0067.44400 | 2 個 CAN 高速 | 是（4 kV 直流/3.5 kV 交流） | 可切換 | 2個D-Sub 9 |
| CAN-CR220 1.01.0067.44300 | 2 個 CAN 高速 | 是（4 kV 直流/4 kV 交流） | 可切換 | 2個D-Sub 9 |
| CAN-CR300 1.01.0210.40000 | 4 x CAN HS（可切換至 CAN FD） | 是的 | 是的 | 4 個螺絲端子 |
| CAN-CR300 1.01.0210.40200 | 4 x CAN HS（可切換至 CAN FD） | 是的 | 不 | 4 個螺絲端子 |
本文將 CAN-Repeater 與 CANbridge 設備進行了比較。
適用產品
CANrepeater、CAN-CR200、CAN-CR210/FO、CAN-CR220、CAN-CR100、CAN-CR110/FO、CAN-CR120/HV、CAN-CR300、CAN/FD 中繼器標準、CANbridge NT 200、CANbridge NT 420。
問題
CAN-Repeater 還是 CANbridge？哪個設備更適合我的 CAN 網路？
回答
CAN中繼器可用於實體耦合CAN匯流排系統中的兩個或多個網段。 CAN網路通常採用匯流排（線）拓樸結構，但使用CAN中繼器可以實現樹狀、星形和長分支拓樸。 CAN中繼器將CAN網路分成兩個電氣隔離的網絡，並以位元方式運作。這意味著不同網段中的所有CAN節點都接收相同的位元資訊。在電氣上，每個網段都代表一條CAN總線（線路）。由於CAN中繼器存在延遲時間，其效果類似於額外的線路，因此無法擴充CAN網路。它更適合適應現有拓撲結構，實現網段的電氣隔離並增加可能的節點數量。 CAN中繼器和星形耦合器不會影響系統的即時性，因為傳輸行為遵循一個網路的規範。使用CAN中繼器時，兩個最遠CAN節點之間的距離不得大於所用CAN波特率的最大CAN總線長度。
CAN橋接器和CAN網關是可用於實現複雜網路結構的基礎設施元件。 CAN橋接器可以連接不同位元速率或模式的CAN網路。 CAN橋接器是基於所謂的儲存（修改）轉送原則。它接收CAN報文，並根據可能的過濾或轉換規則將其轉發到另一個CAN段。由於CAN系統各部分在匯流排仲裁方面相互獨立，因此CAN橋接器允許擴展最大網路長度。透過CAN橋接器連接的CAN子網是獨立的CAN網絡，並具有獨立的即時行為。
