為您的專案選擇合適的太赫茲雷達
由宏虹合作夥伴 Lytid 精心研發，產品系列齊全，以穩健技術為基礎。
選用裝置版本

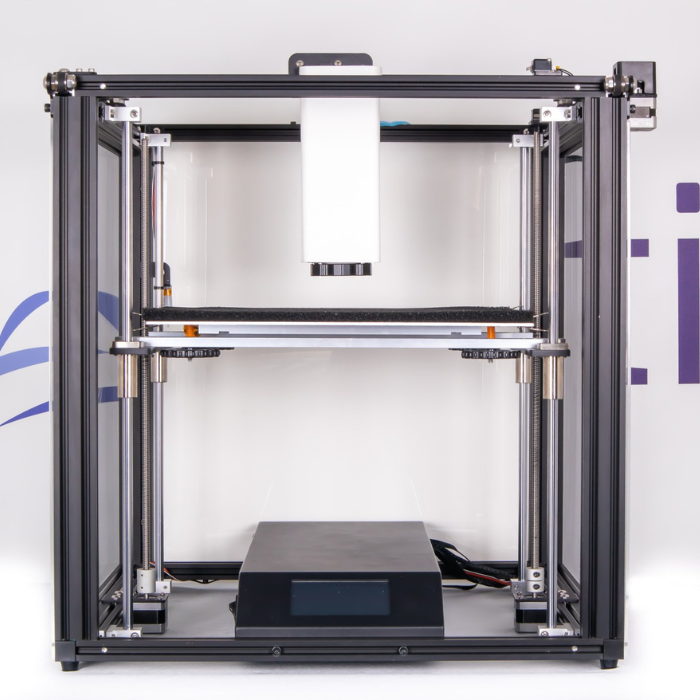

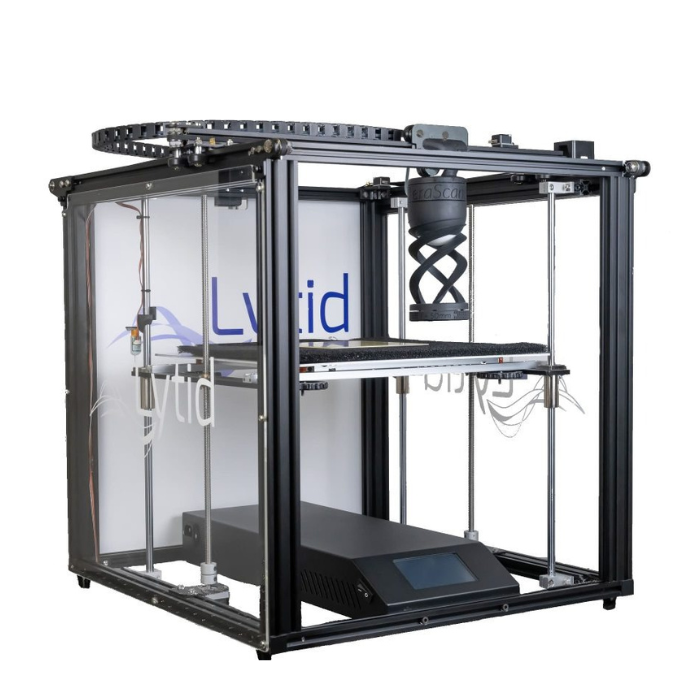

TeraScan Frame
- xyz 電位移平移台
- 300 mm² 掃描區域
- 60 dB 以上的動態範圍

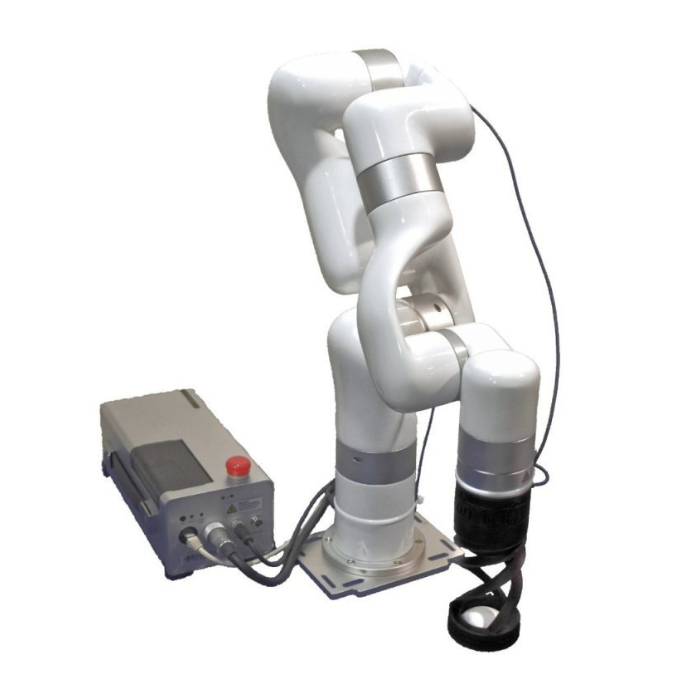

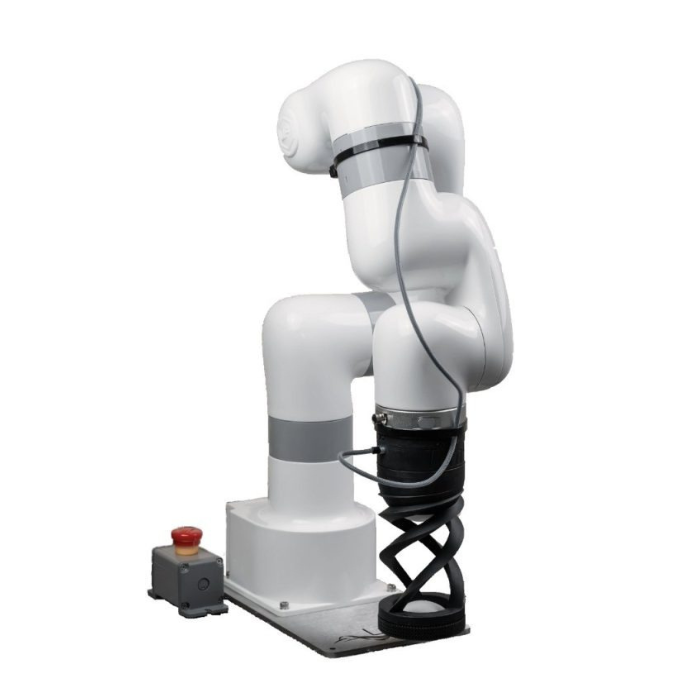

TeraScan Arm
- 6軸協同掃描機械手臂
- 最大覆蓋400 mm
- 400 mm² 掃描區域
TeraScan Frame
- xyz 電位移平移台
- 300 mm² 掃描區域
- 60 dB 以上的動態範圍
選用感測器頻率
TeraScan 100
- 頻段：120 GHz
- 頻寬：20 GHz
- 像素擷取率：50 Hz
- 典型動態範圍：> 50 dB
- 橫向解析度：1.8 mm
TeraScan 200
- 頻段：240 GHz
- 頻寬：35 GHz
- 像素擷取速率：20 Hz
- 典型動態範圍：> 50 dB
- 橫向解析度：0.9 mm
TeraScan 300
- 頻段：300 GHz
- 頻寬：27 GHz
- 像素擷取速率：20 Hz
- 典型動態範圍：> 40 dB
- 橫向解析度：0.7 mm
可選光學元件
鏡頭f = 50 mm
鏡頭f = 75 mm
鏡頭f = 100 mm
鏡頭f = 150 mm

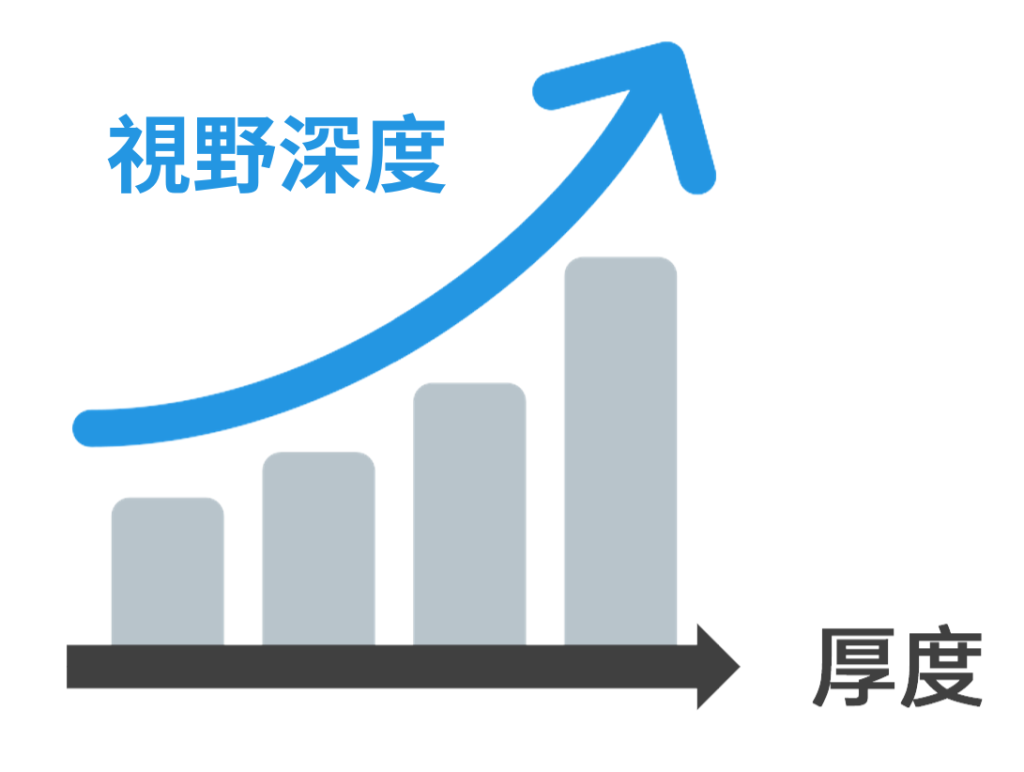

備註：工作距離是指最後一個鏡頭與被觀察目標物體之間的距離。 較短的工作距離通常允許使用更寬的數值孔徑(NA) 鏡頭，從而帶來更好的解析度潛力。 然而，對於較厚的樣品，更長的工作距離是關鍵， 這為您提供了更大的視野深度。
經濟高效、教學示範、可行性探索！
緊湊可靠，應用「盡」有
基於最先進的肖特基二極體技術，宏虹的太赫茲雷達收發器結構緊湊、強大且可靠。它可以很容易地整合到不同的系統中，以實現品質控制、材料檢測和其他應用。
高階數據處理演算法
除了雷達收發器的硬件，我們還額外提供了先進的數據處理軟體，包括成像模組和材料分析，以幫助用戶在第一時間獲取探測的結果。
一體化太赫茲成像掃描儀
- 亞太赫茲雷達收發器
- 光學元件可更換
- xyz電位移平台/6軸協同掃描機械手臂
- 300/400/600 mm² 成像範圍可選

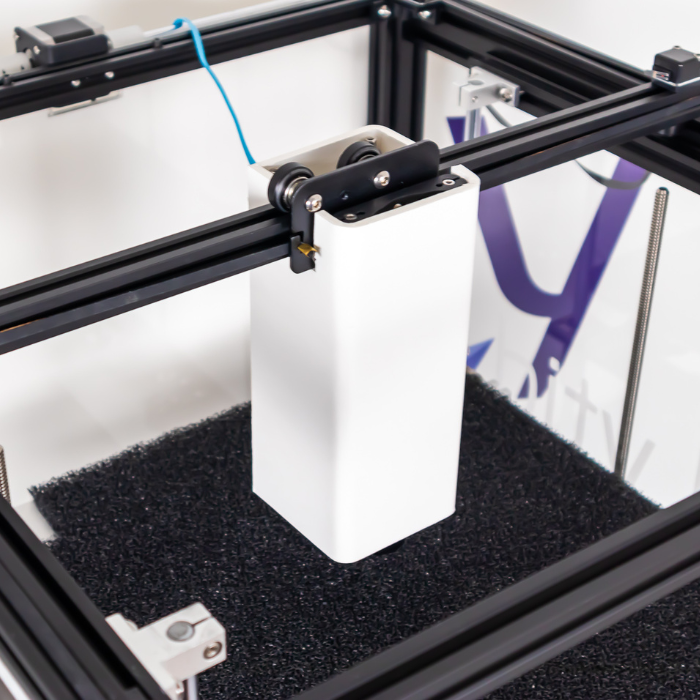

FMCW雷達收發頭
- 120/240/300 GHz 中心頻率可選
- 20/ 35 / 27 GHz 頻寬可選
- 單次測量(100ms) ＞50 dB 動態範圍
- 擷取速率20Hz

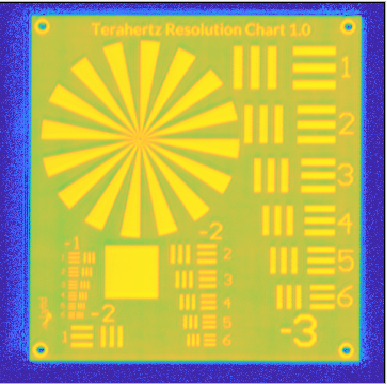

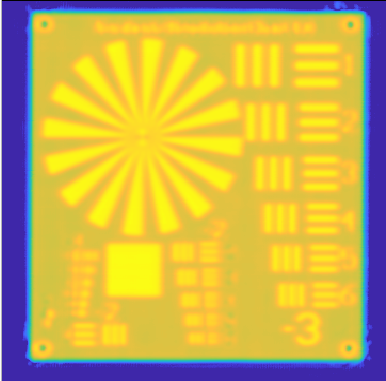

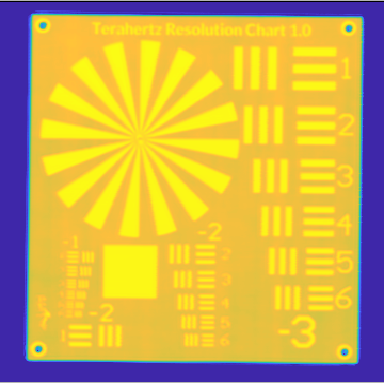

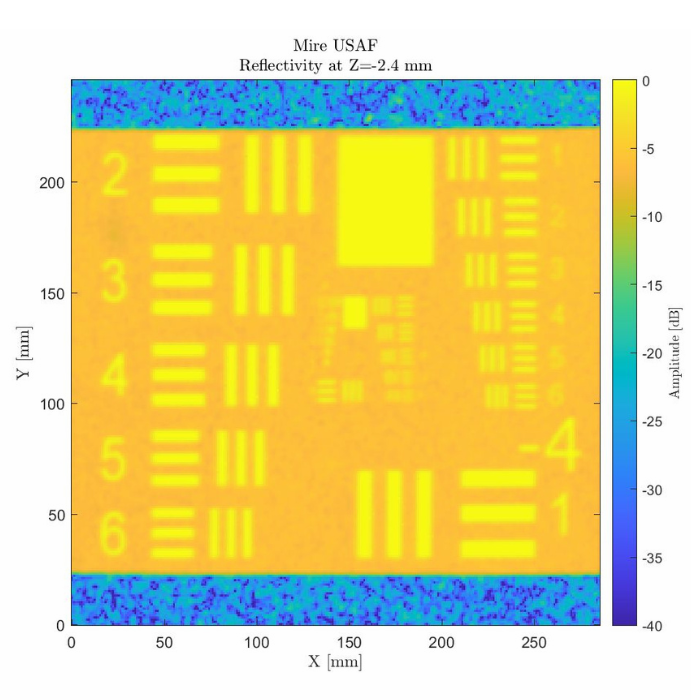

高解析度3D太赫茲影像
- 0.7 mm 最小橫向xy分辨率
- 附50 mm 鏡頭
- 降至0.25 mm 掃描步長
- 全區域掃描時間：2h30min

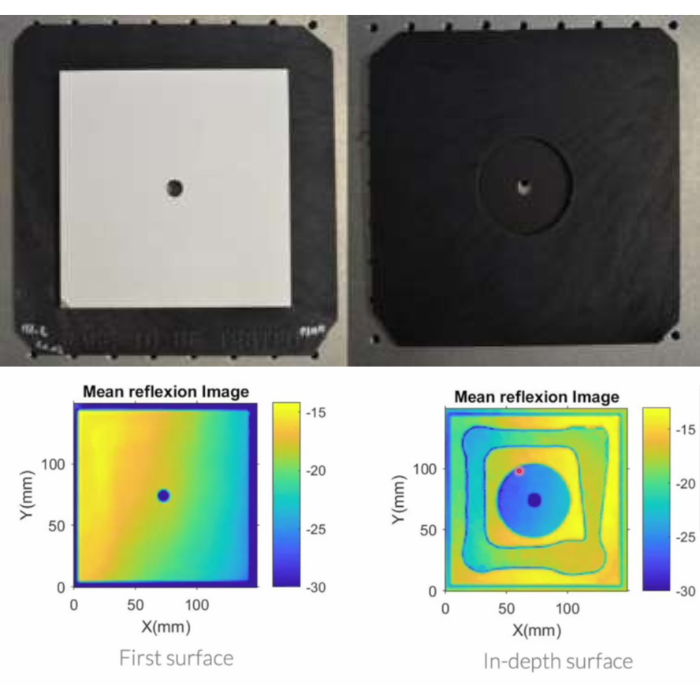

深度影像分析
- 7mm 深度分辨率
- 20GHz 雷達頻寬
- Teraviso 3D 資料視覺化軟體
專業資料擷取與影像軟體

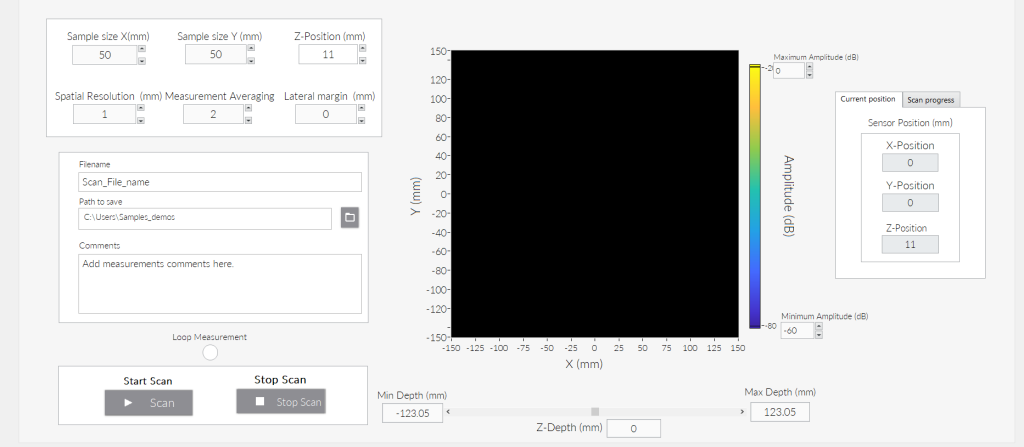

TeraScan Easy
- 3D數據採集軟體
- 設定掃描參數
- 即時監控
- 原始數據可訪問
- 自動參考和背景採集

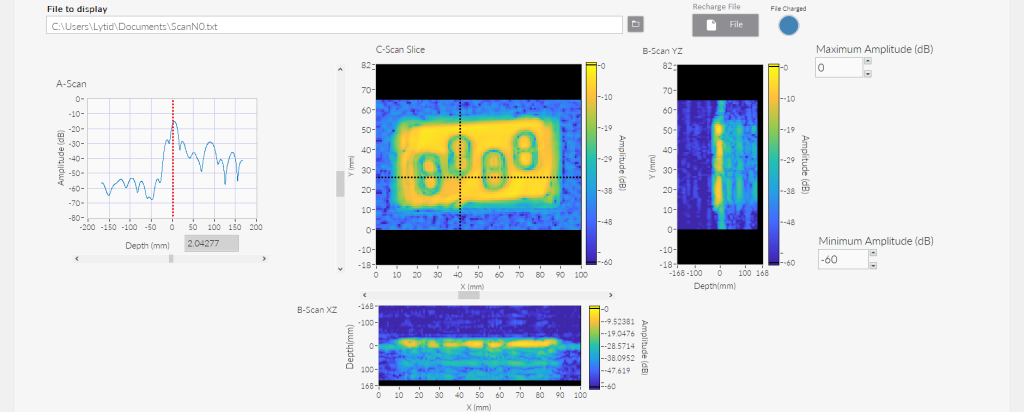

TeraVisio 3D
- 3D視覺化軟體
- C掃描（xy 影像）
- A掃描(z) 和B掃描(xz)/(yz)
- 深度變化遊標
- 提供每個資料點的時域和頻域太赫茲訊號軌跡

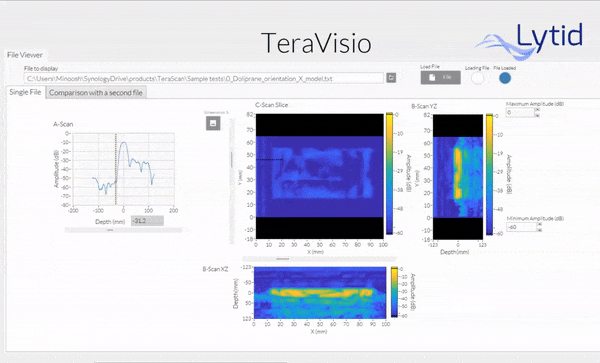

TeraVisio Basics
- C 掃描影像（X/Y 切片）
- A 掃描和B 掃描視覺化
- 深度探索滑桿
- 簡化原始資料加載
- 綜合數據處理
- 簡化影像導出
TeraVisio Advanced
- 包含所有TeraVisio Basics 的功能
- + 可自訂的介面用於自訂顯示
- + A、B 和C 掃描選擇
- 比較視覺化
應用領域
複雜的聚合物結構
缺陷類型：膠水密封的水密性和聚合物板結構內的缺陷
附加：樣品完整性、缺陷檢測、健康監測和體積計量

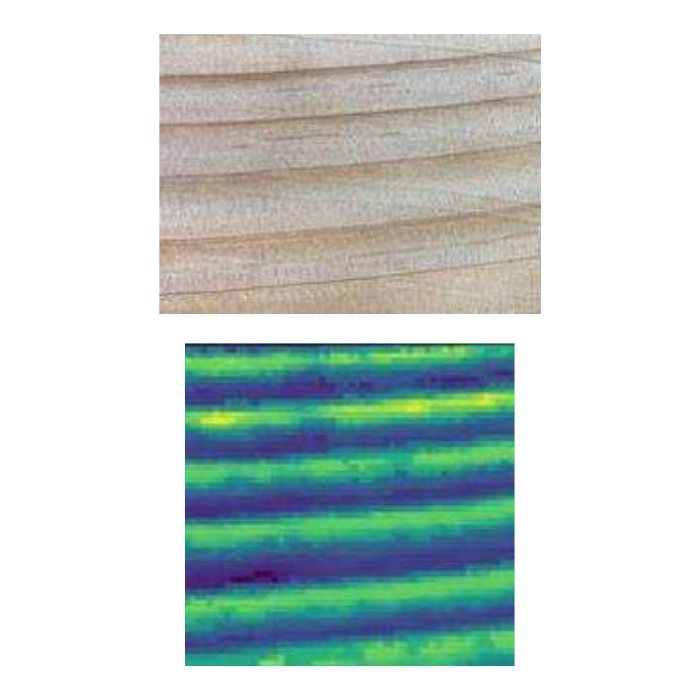

木質材料及複合材料
感測能力：密度測繪、含水量和結構檢查
附加：不均勻性檢測、現場匯流排節點尺寸標註和內部結構檢查

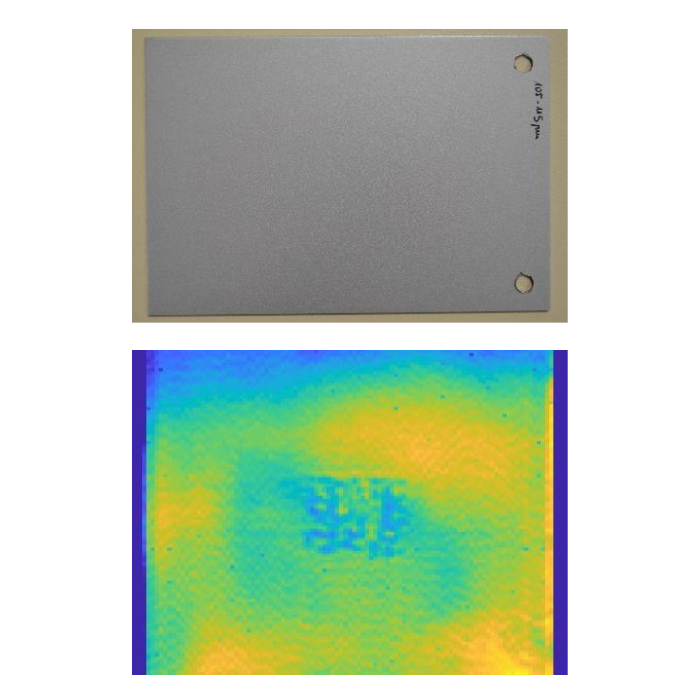

腐蝕保護金屬板
缺陷類型： 保護塗層下的腐蝕痕跡
附加：透過保護層防止塗層分層、撞擊痕跡和金屬表面質量

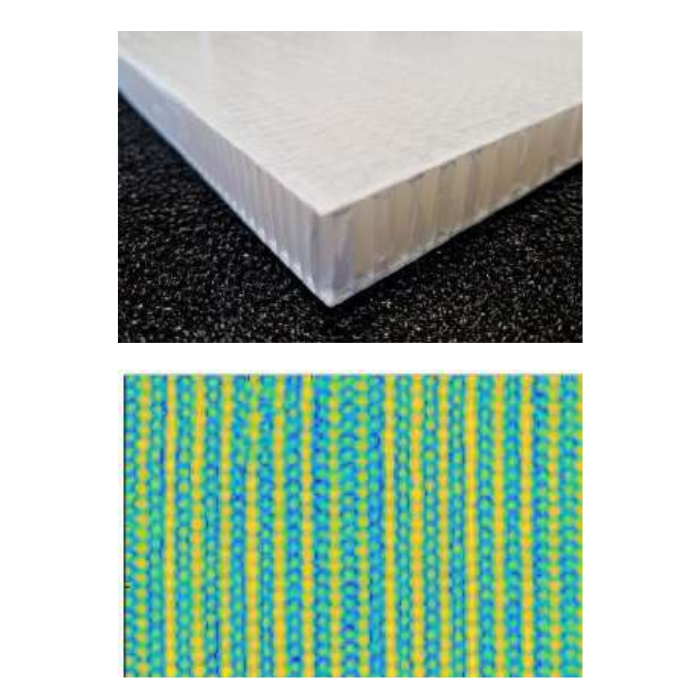

蜂窩狀GFRP 複合結構
感測能力：密度測繪、含水量和結構檢查
附加：內部含水量、異物檢測和氣泡檢查

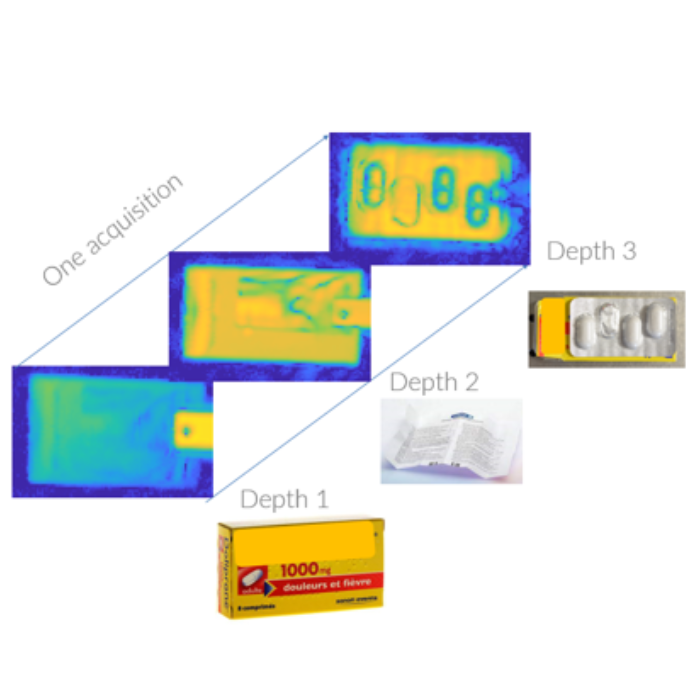

藥品包裝
缺陷類型：完整包裝內缺少藥丸，說明書位置
附加：不改變活性分子、內/外部包裝檢查、包裝密封完整性、藥丸計數

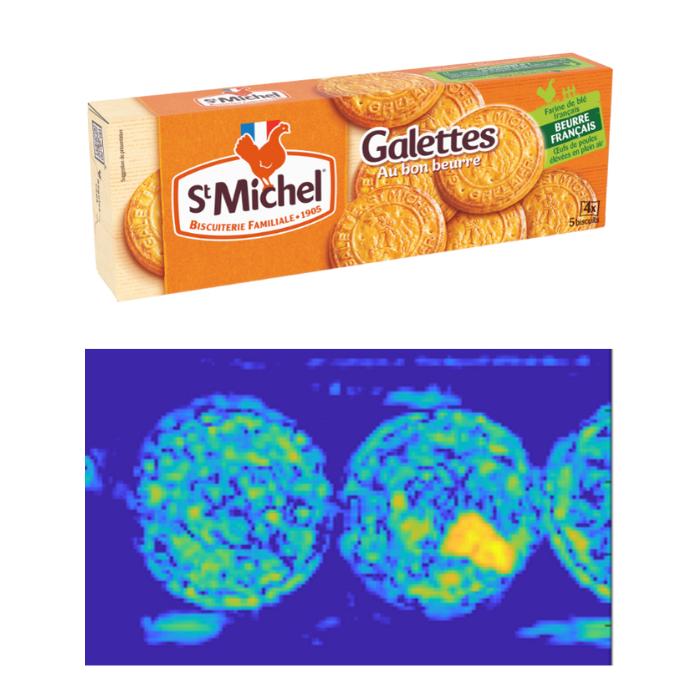

食品異物
缺陷類型：食品雜質，玻璃、金屬等異物
附加：無損、非電離、金屬與非金屬皆可檢測
