KUNBUS 閘道器

將您的 Revolution Pi 系統集成到現場總線或工業乙太網網路中。

KUNBUS
閘道器

將您的 Revolution Pi 系統集成到現場總線或工業乙太網網路中。

歷史上發達的網路通常會在某個時候引起問題。以前像CANopen、PROFIBUS 或 DeviceNet 這樣的經典現場總線是首選網絡,而現在首選的是基於乙太網的總線系統。然而,從一種現場總線到另一種現場總線的協議更改在實踐中也經常發生。

由於通信電路板是控制電路板的一部分,因此完全更換通信模塊是昂貴的或通常是不可能的。所謂的閘道器是作為投資保護而開發的。在德語中,它們被稱為“協議轉換器”。閘道器壓縮目標網絡可以傳輸的所有數據。此外,它會丟棄無法傳輸的數據或添加所需的數據。

閘道器模組解決方案

諸如 KUNBUS 閘道器之類的閘道器可實現不同網絡和系統之間的持續可靠通信。KUNBUS 閘道器轉換目標網絡可以傳輸的所有數據。它省略了不可傳輸的數據並在新網絡中添加了必要的數據。因此,運營商可以將所有必要的數據從一個封閉網絡傳輸到另一個封閉網絡。

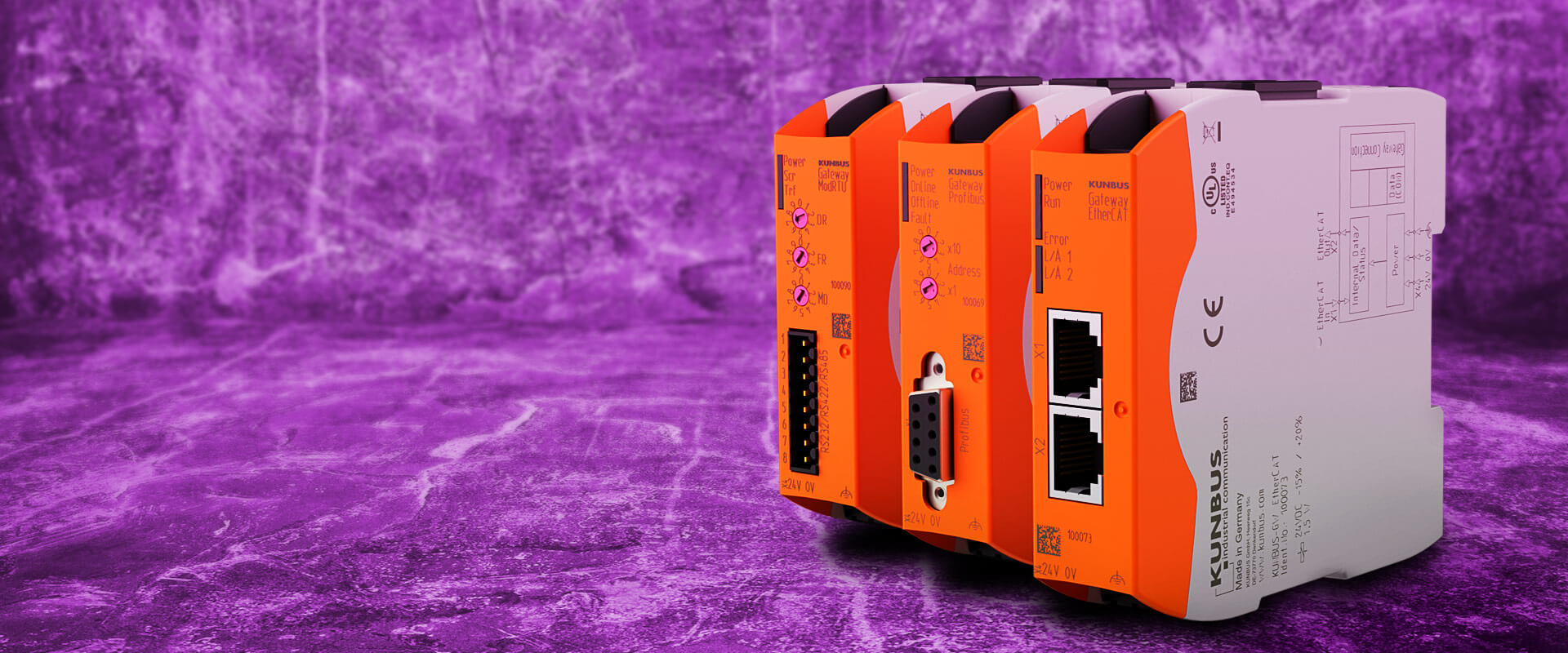

有了這個閘道器係列,KUNBUS 提供了一個協議轉換器,它可以連接到 DIN 導軌上,並通過即插即用的方式輕鬆地再次分離。協議本身位於緊湊型模塊中,其外殼尺寸僅為 22.5 x 101.4 x 115。模塊通過跳線連接到閘道器。用戶可以輕鬆方便地交換協議模塊,將一個網絡連接到另一個網絡。定制的解決方案也是可能的。KUNBUS 閘道器配備了一個集成的網路服務器;程式部分通過 FTP 服務器更新。該系列的最大輸出為三瓦;電壓容差範圍從負 15% 到正 20%。

模塊化系統允許通過插件連接或通過交換模塊進行適配來簡單配置我們的閘道器。通過使用跳線,您可以將兩個協議連接到一個完整的網關。

KUNBUS 閘道器的一大優勢是降低了庫存成本。由於採用模塊化結構,您可以等待配置直到交付給您的客戶。

主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100074
主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100073
主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100066
主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100076
主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100075
主從 從站
總線連接器 2 x RJ45
最大波特率 100 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100088
主從 從站
總線連接器 D-SUB 9F
最大波特率 最高12 Mbit /s
I/O數據量 244字節輸入/輸出
訂貨號 HK-PR100069
主從 從站
總線連接器 D-SUB 9M
最大波特率 最高1 Mbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100070
主從 從站
總線連接器 5針/間距5.08
最大波特率 最高500 Kbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100071
主從 從站
總線連接器 8針/間距3.50
最大波特率 高達115.2 Kbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100090
主從 從站
總線連接器 8針/間距3.50
最大波特率 高達115.2 Kbit /s
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100068
主從 從站
總線連接器 8針/間距3.50
最大波特率
I/O數據量 512字節輸入/輸出
訂貨號 HK-PR100237
