LIN 轉CAN/RS232 閘道器
Function Overview.
宏虹 LIN 轉CAN/RS232 閘道器
LIN 轉 CAN 和 LIN 轉 RS-232 閘道可分別用於將 LIN 匯流排與 CAN 匯流排或 RS-232 介面進行連接。該轉換器也可同時用作LIN 主/從節點。其典型應用場景為：讓帶有 RS-232 連接埠的 PLC 能夠控制或監控 LIN 匯流排或直接將 LIN 網路橋接到 CAN 匯流排上。
Description
Product Overview
- 智慧雙向轉換：支援LIN與CAN間可設定的ID映射與資料自動轉發，設定可儲存，實現上電即用
- 全面LIN主從控制：兼具LIN主節點、從節點及監聽器功能，可主動發送、模擬響應或監控匯流排通訊
- 靈活韌體選項：提供通用、可設定及無韌體/客製化版本，全面涵蓋從開發除錯到量產部署的全流程需求
- 工業開放設計：寬壓供電，支援導軌安裝，提供原始碼與協定棧，便於深度二次開發與系統整合
Functional overview
LIN-CAN 和 LIN-RS232 閘道均提供以下幾種韌體選項：
- 通用閘道
此通訊協定可完全控制 LIN 匯流排。使用者可以發送和接收 LIN 幀。
- 可設定的 CAN-LIN 閘道（僅限 LIN-CAN 設備）
使用者可以設定 CAN 與 LIN 之間映射關係（CAN ID 到 LIN ID）、CAN 和 LIN 通道參數、LIN 調度表，並將設定儲存於內部非揮發性記憶體中。該閘道將自動把指定 CAN ID 接收到的資料轉發到 LIN 匯流排，反之亦然。使用 ECU 配置器 PC 應用程式，可透過 CAN 匯流排輕鬆從 PC 端設定設備，並將設定儲存到設備中。ECU 配置器需單獨購買授權。此為一次性永久授權費用。
- 無韌體版本
可根據客戶需求開發韌體，或由使用者自行開發韌體。
Product Details
- 通用閘道韌體
透過LIN-CAN和LIN-RS232設備配備的通用閘道韌體，使用者可全面控制LIN匯流排通訊。透過設備支援的RS-232和CAN匯流排通訊協定，使用者可以設定該閘道並與LIN匯流排進行互動。該設備還可充當LIN主/從節點或LIN匯流排監測器。使用者可收發LIN幀，或僅監測LIN匯流排上的通訊。
- 該韌體可用作：
LIN 主節點
LIN 從節點
LIN 監測器 - 該通訊協定支援以下功能：
設定 LIN 通道（主/從模式、鮑率、校驗和類型）
發送：主節點請求幀、主節點響應幀
接收：從節點響應
模擬從節點
監聽模式：接收所有 LIN 匯流排通訊
Technical Specifications
- LIN 轉 RS-232 及 LIN 轉 CAN 閘道/轉換器
- LIN-RS232 和 LIN-CAN 型號均提供通用韌體，便於整合
- 支援 LIN v1.x 及 v2.x 協定
- 支援 LIN 主節點/從節點模式
- 可透過軟體啟用 LIN 主節點的 1 kΩ 上拉電阻
- 2 個 DSUB-9 介面 (1 個用於 LIN，1 個分別用於 CAN 或 RS-232)
- 供電電壓 9-30 V DC
- 4 個 LED 指示燈 (3 個狀態燈，1 個電源燈)
- 重置按鈕
- 主控晶片：Microchip dsPIC33
- 尺寸：108 x 54 x 30 mm

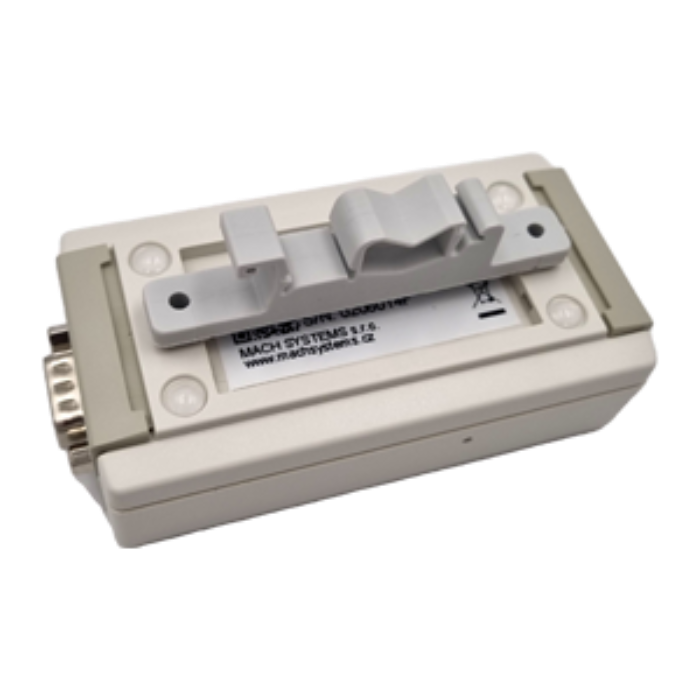

- 可放置於桌面或安裝於 DIN 導軌 (需卡扣配件)
- 可透過 CAN 或 RS-232 升級韌體
- 可根據需求客製化韌體
