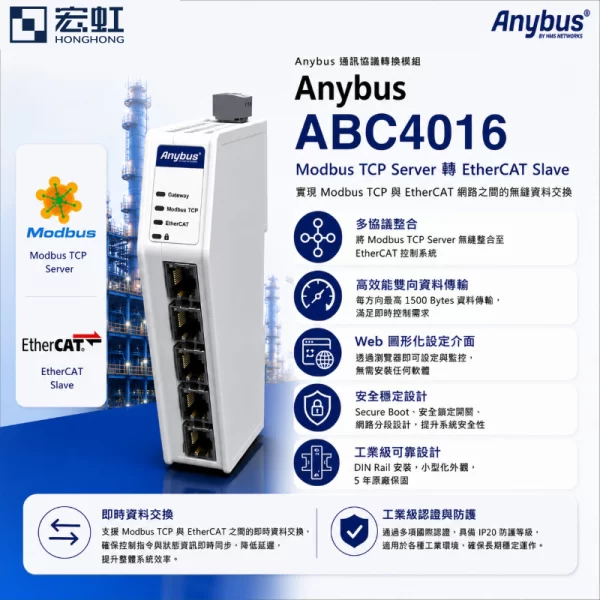

Anybus ABC4016 Modbus TCP 轉 EtherCAT 通訊轉換模組
Anybus ABC4016 是一款工業級網路到網路通訊轉換模組，可將 Modbus TCP Server 設備快速整合至 EtherCAT 控制系統。透過雙網路架構與即時資料交換機制，使用者無需修改現有設備，即可實現不同工業乙太網路之間的無縫通訊。
本產品支援最高 1500 Bytes 資料傳輸容量、Web 圖形化設定介面與 DIN Rail 安裝設計，適用於工廠自動化、設備聯網、PLC 控制系統整合等應用場景，是設備升級 EtherCAT 架構的理想解決方案。
Description
Anybus Communicator
快速串接 Modbus TCP 與 EtherCAT 工業網路
Anybus ABC4090-MB-EC / ABC4016 可協助 Modbus TCP Server 設備快速整合至 EtherCAT 控制系統， 在不需大幅修改既有設備架構的情況下，實現不同工業乙太網路之間的資料交換。
透過 Web 圖形化設定介面、即時資料傳輸能力與工業級可靠設計，可有效縮短系統整合時間， 適用於 PLC 控制、自動化產線、設備升級與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC4090-MB-EC / ABC4016？
Modbus TCP 轉 EtherCAT 整合
可在 Modbus TCP 控制器與 EtherCAT 主站之間進行資料交換，協助設備快速接入 EtherCAT 自動化系統。
高效能雙向資料傳輸
EtherCAT 端每方向最高 1486 Bytes，Modbus TCP 端每方向最高 1500 Bytes，滿足工業現場資料交換需求。
Web 圖形化設定介面
提供直覺化 Web 設定介面，無需額外安裝軟體，即可快速完成設備配置與系統部署。
安全穩定的網路隔離
內建 Secure Boot、安全鎖定開關與網路分段設計，可降低未授權變更風險並提升系統穩定性。
Features
產品功能特色
EtherCAT 端每方向最高 1486 Bytes 資料傳輸
Modbus TCP 端每方向最高 1500 Bytes 資料傳輸
支援 EtherCAT Slave / SubDevice
支援 Modbus TCP Server，最多 4 組連線
即時資料交換能力
Web Browser 圖形化設定介面
即時診斷與監控功能
支援既有設備替換與 Legacy Mode
Secure Boot 安全啟動機制
安全鎖定開關與網路隔離設計
符合 CRA 資安韌性要求
DIN Rail 導軌安裝與 5 年原廠保固
基本規格
| Model | ABC4016-A |
|---|---|
| branding | Anybus |
| Installation | DIN Rail（EN 50022） |
| Input Voltage | 12~30 VDC |
| 功耗（典型） | 2.2W @ 24VDC |
| 功耗（最大） | 3W @ 24VDC |
| Working Temperature | -25°C ~ 70°C |
| Storage Temperature | -40°C ~ 85°C |
| Protection Level | IP20 |
| 外殼材質 | PC ABS，UL94 V0 |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
EtherCAT 規格
| paradigm | Slave / SubDevice |
|---|---|
| 通訊速率 | 10 / 100 Mbit/s |
| Minimum cycle time | 100 μs |
| 輸入資料量 | 1486 Bytes |
| 輸出資料量 | 1486 Bytes |
| Settings | ESI File |
Modbus TCP 規格
| paradigm | Slave / Server |
|---|---|
| 通訊速率 | 10 / 100 Mbit/s |
| 最大連線數 | 4 Connections |
| 輸入資料量 | 1500 Bytes |
| 輸出資料量 | 1500 Bytes |
| 支援 Function Code | 1,2,3,4,5,6,15,16,23,43/14 |
介面與硬體規格
| RJ45 Port | 2 × RJ45（EtherCAT） 2 × RJ45（Modbus TCP） |
|---|---|
| 設定介面 | RJ45 Config Port |
| 安全鎖定開關 | Security Lock Switch |
| 重置按鈕 | Factory Reset |
| Battery | 無 |
Certifications and Standards
| 產品認證 | CE、UL、KC、WEEE、EMC |
|---|---|
| 安全標準 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| EMC | EN 55016-2-3、EN 55032 Class A、EN 61000-4-x |
| WEEE 分類 | IT & Telecommunications Equipment |
