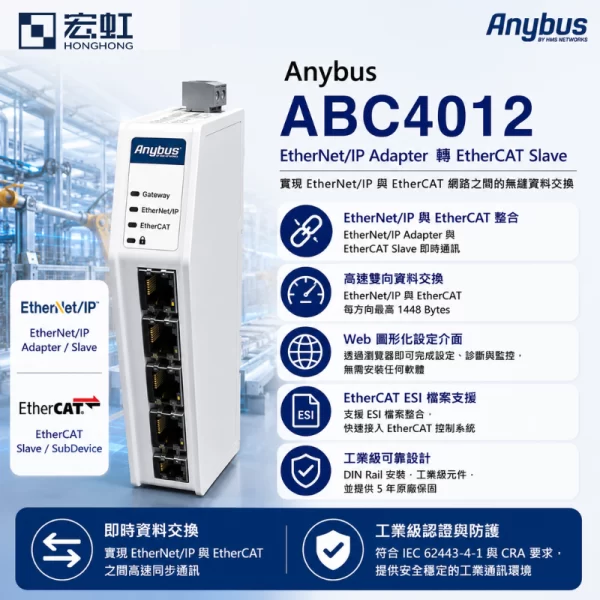

Anybus ABC4012 EtherNet/IP Adapter 轉 EtherCAT Slave 通訊轉換模組
Anybus ABC4012 是一款專為工業自動化環境設計的網路協議轉換模組，可實現 EtherNet/IP 與 EtherCAT 網路之間的即時資料交換。設備支援 EtherNet/IP Adapter（Slave）與 EtherCAT Slave（SubDevice）模式，讓不同工業控制系統、PLC 與現場設備能夠快速整合並穩定通訊。
透過內建 Web 圖形化設定介面，使用者無需額外安裝軟體即可完成設備配置與監控，大幅縮短系統建置時間。ABC4012 同時支援 EtherCAT ESI 檔案整合、雙向高速資料交換與工業級安全防護設計，可協助企業降低整合成本並提升設備互通性，是智慧製造與工業自動化應用中的理想通訊閘道器
Description
Anybus Communicator
快速串接 EtherNet/IP 與 EtherCAT 工業網路
Anybus ABC4090-EI-EC / ABC4012 可協助 EtherNet/IP Adapter 設備快速整合至 EtherCAT 控制系統， 實現不同工業乙太網路之間的即時資料交換。
透過 Web 圖形化設定介面、雙向高速資料傳輸與工業級可靠設計，可有效降低系統整合成本， 適用於 PLC 控制、自動化產線、設備升級與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC4012？
EtherNet/IP 轉 EtherCAT 整合
可在 EtherNet/IP 控制器與 EtherCAT 主站之間進行資料交換，協助設備快速接入 EtherCAT 自動化系統。
高效能雙向資料傳輸
EtherCAT 端每方向最高 1486 Bytes，EtherNet/IP 端每方向最高 1448 Bytes，滿足工業現場資料交換需求。
Web 圖形化設定介面
提供直覺化 Web 設定介面，無需額外安裝軟體，即可快速完成設備配置、診斷與監控。
安全穩定的網路隔離
內建 Secure Boot、安全鎖定開關與網路分段設計，可降低未授權變更風險並提升系統穩定性。
Features
產品功能特色
EtherCAT 端每方向最高 1486 Bytes 資料傳輸
EtherNet/IP 端每方向最高 1448 Bytes 資料傳輸
支援 EtherCAT Slave / SubDevice
支援 EtherNet/IP Adapter / Slave
即時資料交換能力
Web Browser 圖形化設定介面
支援 EtherCAT ESI 檔案
支援 EtherNet/IP EDS 檔案
支援既有設備替換與 Legacy Mode
Secure Boot 安全啟動機制
符合 CRA 資安韌性要求
DIN Rail 導軌安裝與 5 年原廠保固
Technical Specifications
Technical Specifications
基本規格
| Model | ABC4012-A |
|---|---|
| branding | Anybus |
| Installation | DIN Rail（EN 50022） |
| 尺寸 W × H × D | 27 × 144 × 98 mm |
| weights | 150 g |
| Input Voltage | 12–30 VDC |
| 典型功耗 | 90 mA @ 24VDC（2.2W） |
| 最大功耗 | 125 mA @ 24VDC（3W） |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
EtherCAT 規格
| 通訊模式 | Slave / SubDevice |
|---|---|
| Support Functions | CoE、PDO、SDO、APRD、ARMW、APWR、BRD、BWR、FPRD、FPRW、FPWR、FRMW、LRD、LRW、LWR |
| Bandwidth | 10 / 100 Mbit，最低 100μs Cycle Time |
| 輸入資料量 | 1486 Bytes |
| 輸出資料量 | 1486 Bytes |
| 組態檔 | 支援 ESI 檔案 |
EtherNet/IP 規格
| 通訊模式 | Adapter / Slave |
|---|---|
| Support Functions | Endian Conversion、QoS、EtherNet/IP Class 1 / Class 3、QuickConnect Class B、DLR、Daisy Chaining、CT19 ODVA Conformance |
| Bandwidth | 10 / 100 Mbit，最低 1ms Cycle Time |
| 輸入資料量 | 1448 Bytes |
| 輸出資料量 | 1448 Bytes |
| 組態檔 | 支援 EDS 檔案 |
實體介面
| DIP / Rotary Switches | Security Lock Switch |
|---|---|
| 重置按鈕 | Factory Reset |
| 連接埠 | 2 × RJ45、2 × RJ45、RJ45 Config Port |
| 是否含電池 | 否 |
環境與認證
| Working Temperature | -25°C ~ 70°C |
|---|---|
| Storage Temperature | -40°C ~ 85°C |
| 外殼材質 | PC ABS，UL94 V0 |
| Protection Level | IP20 |
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
| 安全標準 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| WEEE 分類 | IT and telecommunications equipment |
