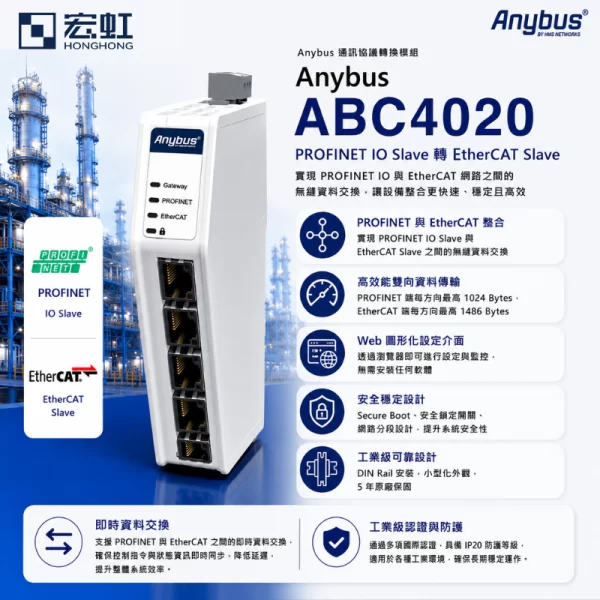

Anybus ABC4020 PROFINET 轉 EtherCAT 通訊閘道器
Anybus ABC4020 PROFINET IO Slave 轉 EtherCAT Slave 通訊閘道器
Anybus ABC4020 是一款工業級通訊協議轉換模組，可實現 PROFINET IO Slave 與 EtherCAT Slave 網路之間的即時資料交換，讓不同工業控制系統能夠快速整合並穩定運作。透過高速資料傳輸架構與圖形化 Web 設定介面，使用者無需撰寫複雜程式即可完成設備部署與參數設定。
ABC4020 支援 PROFINET 與 EtherCAT 工業乙太網路協議，可廣泛應用於智慧製造、自動化產線、設備監控及工業控制系統整合。其 DIN Rail 安裝設計、工業級防護機制與國際認證規格，能確保設備於嚴苛工業環境中長期穩定運行。
Description
Anybus Communicator
快速串接 PROFINET 與 EtherCAT 工業網路
Anybus ABC4090-PN-EC / ABC4020 可協助 PROFINET IO Slave 設備快速整合至 EtherCAT 控制系統， 實現不同工業乙太網路之間的即時資料交換。
透過 Web 圖形化設定介面、即時資料傳輸能力與工業級可靠設計，可有效降低系統整合成本， 適用於 PLC 控制、自動化產線、設備升級與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC4020？
PROFINET 轉 EtherCAT 整合
可在 PROFINET 控制器與 EtherCAT 主站之間進行資料交換，協助設備快速接入 EtherCAT 自動化系統。
高效能雙向資料傳輸
EtherCAT 端每方向最高 1486 Bytes，PROFINET 端每方向最高 1024 Bytes，滿足工業現場資料交換需求。
Web 圖形化設定介面
提供直覺化 Web 設定介面，無需額外安裝軟體，即可快速完成設備配置與系統部署。
安全穩定的網路隔離
內建 Secure Boot、安全鎖定開關與網路分段設計，可降低未授權變更風險並提升系統穩定性。
Features
產品功能特色
EtherCAT 端每方向最高 1486 Bytes 資料傳輸
PROFINET 端每方向最高 1024 Bytes 資料傳輸
支援 EtherCAT Slave / SubDevice
支援 PROFINET IO Device
即時資料交換能力
Web Browser 圖形化設定介面
即時診斷與監控功能
支援既有設備替換與 Legacy Mode
Secure Boot 安全啟動機制
安全鎖定開關與網路隔離設計
符合 CRA 資安韌性要求
DIN Rail 導軌安裝與 5 年原廠保固
認證與基本規格
| Product Model | ABC4020-A |
|---|---|
| Installation | DIN Rail（EN 50022） |
| Input Voltage | 12–30V DC |
| power wastage | 90mA @24VDC（典型）／125mA @24VDC（最大） |
| Protection Level | IP20 |
| Working Temperature | -25°C ~ 70°C |
| Storage Temperature | -40°C ~ 85°C |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
EtherCAT 通訊規格
| 通訊角色 | EtherCAT Slave / SubDevice |
|---|---|
| 資料傳輸量 | 每方向 1486 Bytes |
| Bandwidth | 10/100 Mbps，最低 100μs Cycle Time |
| 組態檔 | ESI File |
| Support Functions | CoE、PDO、SDO、APRD、ARMW、APWR、BRD、 BWR、FPRD、FPRW、FPWR、FRMW、LRD、LRW、LWR |
PROFINET 通訊規格
| 通訊角色 | PROFINET IO Device / Slave |
|---|---|
| 資料傳輸量 | 每方向 1024 Bytes |
| Bandwidth | 10/100 Mbps，最低 1ms Cycle Time |
| Conformance Class | Class B |
| 組態檔 | GSDML File |
| Support Functions | RT、Daisy Chaining |
實體介面與產品資訊
| network interface | 2 × RJ45 |
|---|---|
| 設定介面 | RJ45 Config Port |
| 重置按鈕 | Factory Reset |
| Origin | 瑞典（Sweden） |
| 產品認證 | CE、UL、KC、WEEE、EMC |
| 外殼材質 | PC ABS、UL94 V0 |
| sizes | 27 × 144 × 98 mm |
| weights | 150 g |
