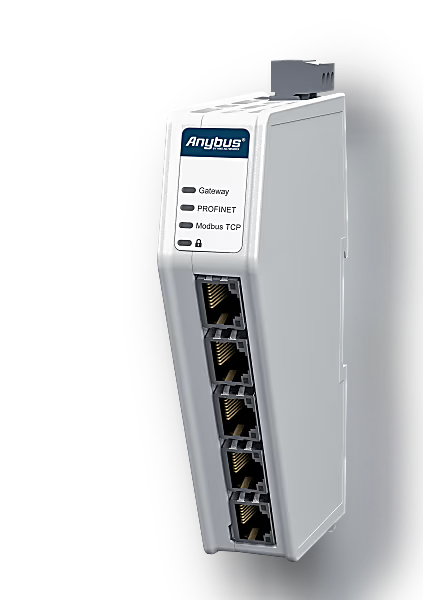

Anybus ABC4017 PROFINET IO 轉 Modbus TCP 通訊轉換模組
Anybus ABC4017 是一款工業級通訊轉換模組，可將 PROFINET IO Device（Slave）設備與 Modbus TCP Server 網路無縫整合，協助不同工業通訊協議之間進行穩定且即時的資料交換。
設備支援 PROFINET IO Slave 與 Modbus TCP Server 模式，提供每方向最高 1024 Bytes（PROFINET）與 1500 Bytes（Modbus TCP）的資料傳輸能力，適合 PLC 控制、自動化設備整合與智慧工廠應用。透過內建 Web 圖形化設定介面，使用者無需額外安裝軟體即可完成設備配置與診斷，大幅降低導入與維護成本。
Description
Anybus Communicator
快速串接 PROFINET 與 Modbus TCP 工業網路
Anybus ABC4090-PN-MB / ABC4017 可協助 PROFINET IO Slave 設備快速整合至 Modbus TCP Server 網路， 實現不同工業乙太網路之間的即時資料交換。
透過 Web 圖形化設定介面、雙向高速資料傳輸與工業級可靠設計，可有效降低系統整合成本， 適用於 PLC 控制、自動化產線、設備升級與智慧製造應用。
Core Benefits
為什麼選擇 Anybus ABC4017？
PROFINET 轉 Modbus TCP 整合
可在 PROFINET 控制器與 Modbus TCP 網路之間進行資料交換，協助設備快速整合至異質工業網路。
高效能雙向資料傳輸
Modbus TCP 端每方向最高 1500 Bytes，PROFINET 端每方向最高 1024 Bytes，滿足工業現場資料交換需求。
Web 圖形化設定介面
提供直覺化 Web 設定介面，無需額外安裝軟體，即可快速完成設備配置、診斷與監控。
安全穩定的網路隔離
內建 Secure Boot、安全鎖定開關與網路分段設計，可降低未授權變更風險並提升系統穩定性。
Features
產品功能特色
Modbus TCP 端每方向最高 1500 Bytes 資料傳輸
PROFINET 端每方向最高 1024 Bytes 資料傳輸
支援 Modbus TCP Server
支援 PROFINET IO Device / Slave
即時資料交換能力
Web Browser 圖形化設定介面
即時診斷與監控功能
支援既有設備替換與 Legacy Mode
Secure Boot 安全啟動機制
安全鎖定開關與網路隔離設計
符合 CRA 資安韌性要求
DIN Rail 導軌安裝與 5 年原廠保固
Technical Specifications
Technical Specifications
基本規格
| Model | ABC4017-A |
|---|---|
| branding | Anybus |
| Installation | DIN Rail（EN 50022） |
| 尺寸 W × H × D | 27 × 144 × 98 mm |
| weights | 150 g |
| Input Voltage | 12–30 VDC |
| 典型功耗 | 90 mA @ 24VDC（2.2W） |
| 最大功耗 | 125 mA @ 24VDC（3W） |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
PROFINET 規格
| 通訊模式 | Slave / IO Device |
|---|---|
| Support Functions | RT、Daisy Chaining |
| Bandwidth | 10 / 100 Mbit，最低 1ms Cycle Time |
| 輸入資料量 | 1024 Bytes |
| 輸出資料量 | 1024 Bytes |
| Conformance Class | Class B |
| 組態檔 | 支援 GSDML 檔案 |
Modbus TCP 規格
| 通訊模式 | Slave / Server |
|---|---|
| Support Functions | Modbus Specification V1.1b3、最多 4 組連線、Daisy Chaining |
| Bandwidth | 10 / 100 Mbit/s |
| 輸入資料量 | 1500 Bytes |
| 輸出資料量 | 1500 Bytes |
| 支援 Function Code | 1、2、3、4、5、6、15、16、23、43/14 |
實體介面
| 連接埠 | 2 × RJ45、2 × RJ45、RJ45 Config Port |
|---|---|
| 重置按鈕 | Factory Reset |
| 是否含電池 | 否 |
| 電源接頭 | 3-pin，5.08 Phoenix Plug Connector |
環境與認證
| Working Temperature | -25°C ~ 70°C |
|---|---|
| Storage Temperature | -40°C ~ 85°C |
| 外殼材質 | PC ABS，UL94 V0 |
| Protection Level | IP20 |
| 產品認證 | CE、UL、cUL、KC、WEEE、EMC |
| 安全標準 | UL 61010-1、UL 61010-2-201、CSA C22.2 |
| WEEE 分類 | IT and telecommunications equipment |
