PCIe 數位化儀 M4i.2330-x8｜7 bit、5 GS/s、1 通道
M4i.2330-x8 為 M4i.23xx-x8 Express 系列中的高速資料擷取卡，專為高速訊號量測與資料擷取應用而設計。產品提供單通道最高 5 GS/s 取樣率與 1.5 GHz 頻寬，可精準擷取高速瞬態訊號。
M4i.23xx-x8 系列共有 6 款型號，每個輸入通道皆配備獨立的類比數位轉換器（ADC）與可程式化輸入放大器，因此能夠同步擷取所有通道的訊號，避免通道之間產生相位延遲。標準配置內建 4 GSample 擷取記憶體，即使使用最高取樣率，也能支援較長時間的訊號記錄。
本產品適用於高能物理、研究開發、雷達、光譜分析及雷射應用等需要高速、高頻寬資料擷取的量測情境。
描述

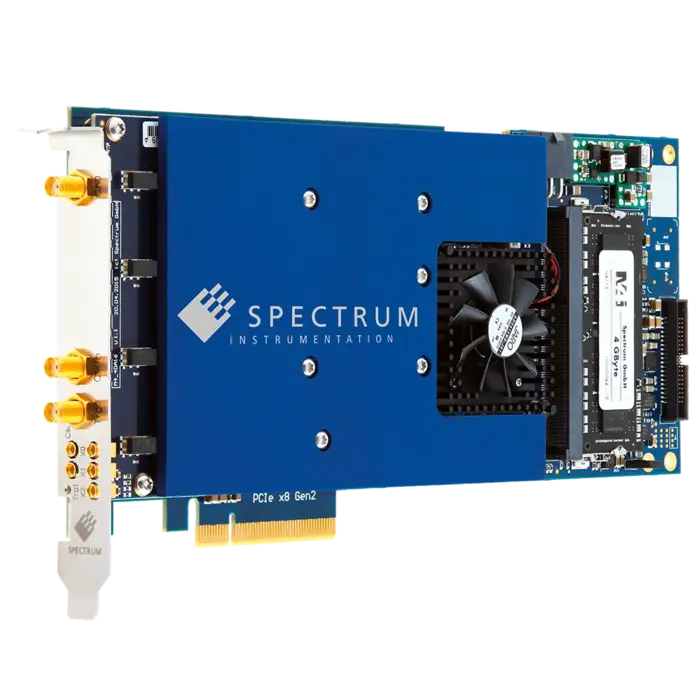

M4i.2330-x8 高速數位化儀
專為高速瞬態訊號量測而設計的 7 bit PCIe 數位化儀，單通道最高取樣率達 5 GS/s，搭配 1.5 GHz 頻寬與大容量板載記憶體，適用於雷達、雷射、光譜分析及高能物理等應用。
Product Description
M4i.2330-x8 隸屬 M4i.23xx-x8 Express 高速數位化儀系列，採用 PCI Express x8 Gen2 介面。每個輸入通道皆配置獨立的類比數位轉換器（ADC）與可程式化輸入放大器，可在各通道間無相位延遲的情況下同步擷取訊號。標準配置提供 4 GSample 板載記憶體，即使以最高取樣率運作，也能支援長時間的高速訊號記錄。
高速資料串流
擷取卡至電腦的持續資料傳輸速度最高可達 3.4 GB/s，適合連續記錄與即時分析。
彈性輸入範圍
標準提供 ±200 mV 至 ±2.5 V；另可選配 ±40 mV 至 ±500 mV 低電壓輸入範圍。
GPU 直接傳輸
搭配 SCAPP 選配套件，可將資料直接傳輸至 NVIDIA CUDA GPU 進行平行處理。
Product Organization

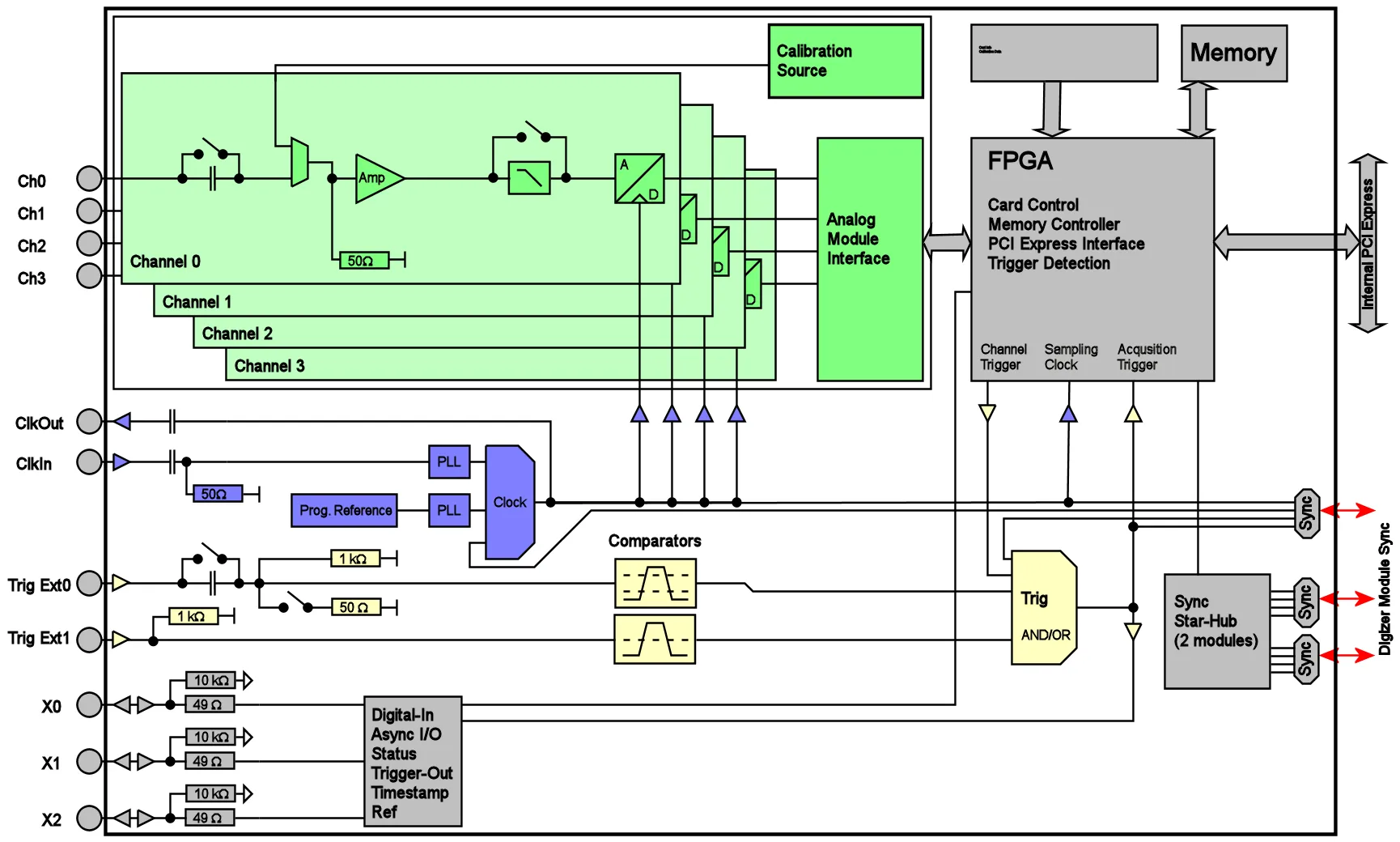

高速數位化儀功能架構
呈現類比輸入、ADC、記憶體、觸發、時脈與 PCIe 資料傳輸架構；點擊圖片可查看原始尺寸。
Product Characteristics
- 單通道最高 5 GS/s 取樣率
- 1.5 GHz 類比頻寬
- 所有通道同步取樣
- 每通道配備獨立 ADC 與輸入放大器
- 標準內建 4 GSample 板載記憶體
- 4 段標準輸入範圍：±200 mV 至 ±2.5 V
- 可選配低電壓範圍：±40 mV 至 ±500 mV
- 支援視窗、重新觸發及 OR／AND 邏輯觸發
- 最多可同步 8 張擷取卡
- PCI Express x8 Gen2 介面
- 相容 PCIe Gen1～Gen5 x8／x16 插槽
- 卡片至電腦持續串流最高 3.4 GB/s
- 支援 SCAPP／CUDA GPU 直接資料傳輸
- 非軍民兩用版本（Non-Dual-Use）
擷取、觸發與同步功能
環形緩衝區模式
資料持續寫入板載環形記憶體；觸發事件發生後記錄觸發後資料，同時保留觸發前取樣，便於分析事件前後的完整波形。
FIFO 連續串流模式
在擷取卡、電腦記憶體與硬碟間持續傳輸資料，完整板載記憶體可作為緩衝區，提高長時間高速串流的可靠性。
多重記錄與閘控取樣
多重記錄可在極短重新觸發時間內擷取多個事件；閘控取樣則由外部 Gate 訊號控制實際記錄區間。
ABA 模式與時間戳記
將低速連續記錄與觸發式高速擷取結合，並以額外記憶體保存觸發事件的精確時間位置。
通道與外部觸發
支援邊緣、準位、視窗、遲滯與重新觸發等條件，並可運用 OR／AND 邏輯組合多種觸發來源。
Star-Hub 多卡同步
選配 Star-Hub 可在單一系統中同步最多 8 張卡，統一分配時脈與觸發資訊，維持跨卡通道的相位穩定。
