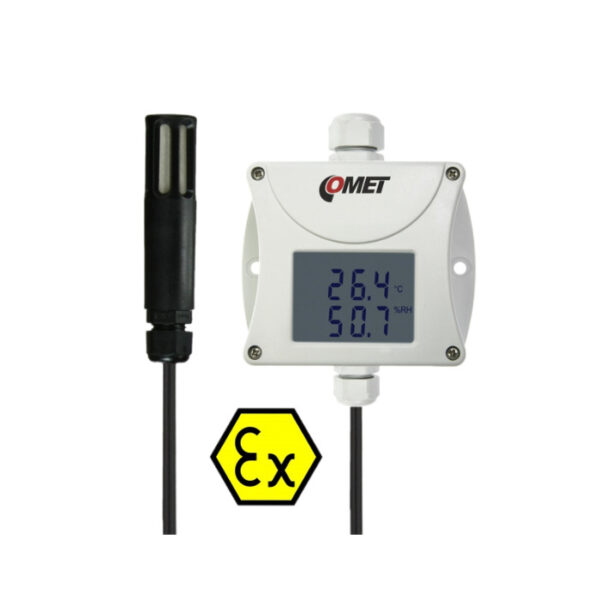

COMET T3111Ex 本安型溫濕度傳送器｜ATEX、外接探棒、4–20 mA
COMET T3111Ex 是一款具 ATEX 認證的本質安全型溫濕度傳送器，隨附溫濕度探棒與 1 公尺線纜，可分開安排主機與量測位置。探棒溫度量測範圍為 −30～+105 °C，精度為 ±0.4 °C；相對濕度量測範圍為 0～100 % RH，於 23 °C、5～95 % RH 條件下精度為 ±2.5 % RH。設備也提供露點、絕對濕度、比濕、混合比與比焓計算值。
T3111Ex 提供兩路彼此電氣隔離的 4–20 mA 電流迴路，每路採兩線式接法，可串接相容的 PLC 與監控設備，I1 迴路必須供電才能維持量測運作。具可關閉的雙行 LCD，使用 9～30 VDC 供電，主機工作溫度為 −30～+60 °C。選型須核對現場危險區域、ATEX 標示及完整本安迴路條件；透過 TSensor 與另購 SP003 USB 設定線調整參數，須於非危險區域進行。
適用場域
- 化工設備周邊環境
- 塗裝與塗料作業空間
- 溶劑儲存區域
- 可燃性粉塵相關空間
- 危險區域通風環境
- PLC 與製程監控系統
各場域須依區域分類、氣體或粉塵群組、溫度與認證條件確認適用性。
描述
Product Overview
COMET T3111Ex 本安型溫濕度傳送器｜ATEX、外接探棒、雙路 4–20 mA
COMET T3111Ex 是具 ATEX 認證的本質安全型溫濕度傳送器，隨附外接溫濕度探棒與 1 公尺線纜，可分開安排主機與量測位置。探棒溫度量測範圍為 −30～+105 °C，相對濕度為 0～100 % RH；主機工作溫度為 −30～+60 °C，使用時須符合認證與溫濕度條件。
提供兩路彼此電氣隔離的 4–20 mA 電流迴路，每路採兩線式接法，可指定溫度、相對濕度或露點等計算值。具雙行 LCD，供電為 9～30 VDC，I1 迴路須供電以維持量測運作。透過 TSensor 與另購 SP003 USB 設定線調整參數時，須於非危險區域進行。
core functionality
整合本安型量測與電流迴路
ATEX 本安型設計
具 FTZÚ 13 ATEX 0189X 證書，標示涵蓋 3G 與 3D 類別。選型須比對現場危險區域、氣體或粉塵群組及溫度要求。
隨附外接溫濕度探棒
探棒透過 1 公尺線纜連接主機，可依現場條件分開配置量測與顯示位置；探棒環境與主機工作溫度須分別確認。
雙路隔離電流輸出
兩路 4–20 mA 迴路彼此電氣隔離，可分別指定量測或計算值。各迴路須供電，且 I1 必須接通以維持量測運作。
LCD 與濕度計算
雙行 LCD 可顯示溫度、相對濕度或計算值，亦可關閉。支援露點、絕對濕度、比濕、混合比與比焓；設定須於非危險區域進行。
應用場域
符合認證條件的危險區域環境監測
可評估用於下列場域的空氣溫濕度監測。是否適用須依現場區域分類、氣體或粉塵群組、溫度及本安迴路設計確認；感測元件應避免腐蝕性氣體、液體接觸與凝結。
- 01化工設備周邊環境
- 02塗裝與塗料作業空間
- 03溶劑儲存區域
- 04可燃性粉塵相關空間
- 05危險區域通風環境
- 06PLC 與製程監控整合
系統選型提醒
確認 ATEX 標示與本安迴路配件
選型時請提供危險區域分類、氣體或粉塵群組、溫度條件及接收設備。本安迴路須確認安全柵或相關設備的電氣參數、線纜參數及總負載，可評估選配 ZbC2+ 齊納安全柵。主機外殼須避免容易累積靜電的安裝環境，僅以濕布清潔；SP003 設定與手冊所述 Info 模式操作須在非危險區域進行。
Technical Specifications
COMET T3111Ex 規格參數
| 分類 | Project | Content |
|---|---|---|
| Temperature | 探棒量測範圍 | −30～+105 °C |
| accurate | ±0.4 °C | |
| resolution (of image, monitor etc) | 0.1 °C | |
| Relative Humidity | Measurement Range | 0～100 % RH；須符合溫濕度組合限制，避免凝結 |
| accurate | ±2.5 % RH，於 23 °C、5～95 % RH | |
| resolution (of image, monitor etc) | 0.1 % RH | |
| Temperature compensation | 全溫度範圍 | |
| 濕度計算 | 露點範圍 | −60～+80 °C |
| 露點精度 | ±1.5 °C，於環境溫度＜25 °C、RH＞30% | |
| 露點解析度 | 0.1 °C | |
| 其他計算值 | 絕對濕度、比濕、混合比、比焓 | |
| ATEX 與本安參數 | certificate | FTZÚ 13 ATEX 0189X |
| 氣體標示 | II 3G Ex ic IIC T6 Gc | |
| 粉塵標示 | II 3D Ex ic IIIB T85°C Dc | |
| 手冊列示標準 | EN 60079-0:2018、EN 60079-11:2012 | |
| 每路輸入本安參數 | Ui = 30 V；Ii = 100 mA；Pi = 1 W | |
| 其他本安參數 | Io = 22 mA；Ci 約 0；Li 約 0，依手冊與認證文件 | |
| 特殊使用條件 | 避免外殼靜電累積；僅以濕布清潔；完整條件依認證文件 | |
| 輸出與設定 | Output | 2 × 4–20 mA，兩路迴路彼此電氣隔離 |
| 接線與供電 | 每路採兩線式接法；I1 必須供電以維持量測運作 | |
| 出廠 I1 對應 | 4～20 mA 對應相對濕度 0～100 % RH | |
| 出廠 I2 對應 | 4～20 mA 對應溫度 −30～+105 °C | |
| 可指定輸出值 | 溫度、相對濕度或濕度計算值；對應範圍可調 | |
| 設定方式 | TSensor 免費設定軟體與另購 SP003 USB 設定線，僅於非危險區域操作 | |
| Display | 雙行 LCD，可顯示量測或計算值，可關閉 | |
| 錯誤狀態輸出 | 低於 3.8 mA 或高於 22 mA，依錯誤狀態 | |
| 迴路負載條件 | Rc［Ω］＜40 × Uss［V］−360；Rc 含接收端、安全柵及線纜電阻，Uss 為供電電壓 | |
| 探棒與結構 | 感測器配置 | 外接溫度與相對濕度探棒，標準供貨隨附 |
| 探棒線纜長度 | 1 公尺 | |
| 探棒尺寸 | 長度 88 mm；直徑 18 mm | |
| 主機尺寸 | 88.5 × 145 × 39.5 mm | |
| Protection Level | 電子外殼 IP65；感測部位 IP40 | |
| Installation | 主機壁掛，探棒可依現場條件獨立固定 | |
| General Specifications | power supply | 9～30 VDC；須同時符合本安迴路條件 |
| 主機工作溫度 | −30～+60 °C | |
| 探棒工作溫度 | −30～+105 °C；須符合使用環境及認證條件 | |
| undertake to rectify any deficiencies in the quality of a building, product or service | 3 年 |
探棒量測範圍不等同主機工作溫度，也不取代危險區域的適用性判定。ATEX 證書包含特殊使用條件，完整本安迴路須連同安全柵、接收設備與線纜參數核對。IP65 僅適用電子外殼，感測部位為 IP40。類比輸出指定範圍設於量測範圍內時，手冊所列精度亦適用於類比輸出。
標準交付內容
到貨包含
- COMET T3111Ex 主機
- 溫濕度探棒，含 1 公尺線纜
- Instruction manual
- 可追溯校正證書
- TSensor 免費設定軟體
選配與技術文件
依現場需求確認
- ZbC2+ 齊納安全柵（另購，須確認迴路相容性）
- SP003 USB 設定線（另購，限非危險區域使用）
- SP009 探棒固定架等安裝配件（依需求另購）
- 相容迴路供電、接收設備與溫濕度校正服務
- ATEX 證書、補充文件、操作手冊與接線文件可向宏虹洽詢
Frequently Asked Questions
COMET T3111Ex FAQ
T3111Ex 是否隨附溫濕度探棒？
是。標準供貨隨附溫濕度探棒與 1 公尺線纜，可分開安排主機與量測位置。安全柵、設定線與探棒固定配件須依需求另購。
T3111Ex 可以直接取代一般溫濕度傳送器嗎？
選型須確認現場危險區域與 ATEX 標示相符，並核對安全柵、接收設備與線纜的本安參數。不能只依 4–20 mA 輸出或供電電壓判斷整套系統相容性。
可以只使用一路輸出嗎？
可以，但 I1 迴路必須供電，因為 I1 同時供應量測部分。可將 I1 設為所需量測或計算值；不能只供電給 I2 而讓 I1 斷開。
可以在危險區域用 USB 設定線調整參數嗎？
不可以。手冊規定使用 SP003 USB 設定線調整 T3111Ex 只能在非危險區域進行。可透過 TSensor 指定輸出項目、對應範圍與 LCD 顯示設定。
主機與探棒的安裝環境要確認什麼？
主機工作溫度為 −30～+60 °C，探棒量測範圍為 −30～+105 °C，兩者須分別確認。避免感測元件接觸液體、腐蝕性氣體與凝結；主機外殼須避免靜電累積，並依手冊以濕布清潔。
選型與報價
確認 T3111Ex 的危險區域與本安迴路需求
提供危險區域分類、氣體或粉塵群組、溫濕度條件、探棒位置、安全柵與接收設備規格，宏虹可協助確認 T3111Ex 選型、配件及系統整合。
