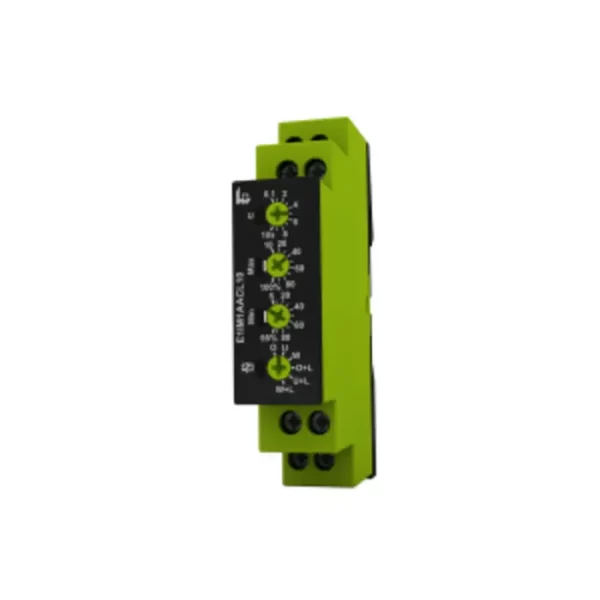

E1IM10 230V 交流電-監控繼電器
- 監控繼電器系列
- 電流監控單相
- multifunctional
- 測量範圍 1A
- 測量電壓 = 電源電壓
- 電源電壓 230V 交流
- 1 個轉換觸點
- 寬 17.5 毫米
- 安裝類型
描述
緊湊可靠地測量電壓、電流、餘弦φ、溫度或液位
Technical Specifications
|
簡短描述
|
電流監控 單相，1A，多功能，1個轉換觸點，230V AC
|
|
項目編號：
|
1340203
|
|
伊恩
|
9008662014220
|
|
主要類別
|
Monitor Relay
|
|
range
|
恩雅
|
|
Type:
|
E1IM1 10V 交流電
|
|
Design
|
工業設計
|
|
供應
|
230V 交流
|
|
Output
|
1 個轉換觸點
|
|
sizes
|
17.5 x 87 x 65 毫米
|
functionality
| 量函數 | 3功能 | Description |
| 視窗功能 |  |
如果測量值超過或低於設定窗口，輸出繼電器將斷開。一旦值再次進入設置窗口，輸出繼電器就會再次拾取。 |
| OVER |  |
如果測量值超過最大值，輸出繼電器將斷開。一旦值低於最小值，輸出繼電器將再次切換到接通位置。
|
| UNDER |  |
如果測量值低於最小值，則輸出繼電器會斷開。一旦該值超過最大值，輸出繼電器將再次拾取。 |
供電電路
| 電源電壓交流 | 230伏 |
| 電源電壓容差交流 | -15% … +15% 無 |
| 額定消耗交流 | 0.8 瓦/5 伏安 |
| 額定頻率 [Hz] | 交流 48 … 63 赫茲 |
| 佔空比 | 100% |
| 恢復時間 | 500 毫秒 |
| 電壓差 | >20% 電源電壓 |
| 過電壓類別 | III (IEC 60664-1) |
| 額定浪湧電壓 | 4000V |
輸出曲線
| Type | 中繼 |
| 聯繫人1 | 1 個轉換觸點 |
| 1號航站樓 | 15-16-18 |
| 額定電壓 | 250 V 交流 |
| 機械壽命 | 15 x 10⁶ 開關週期 |
| 電器壽命 | 1 x 10⁵ 開關週期 （1000VA） |
| 額定浪湧電壓 | 4 千伏 |
| 過壓類別 | III （符合 IEC 60664-1 標準） |
