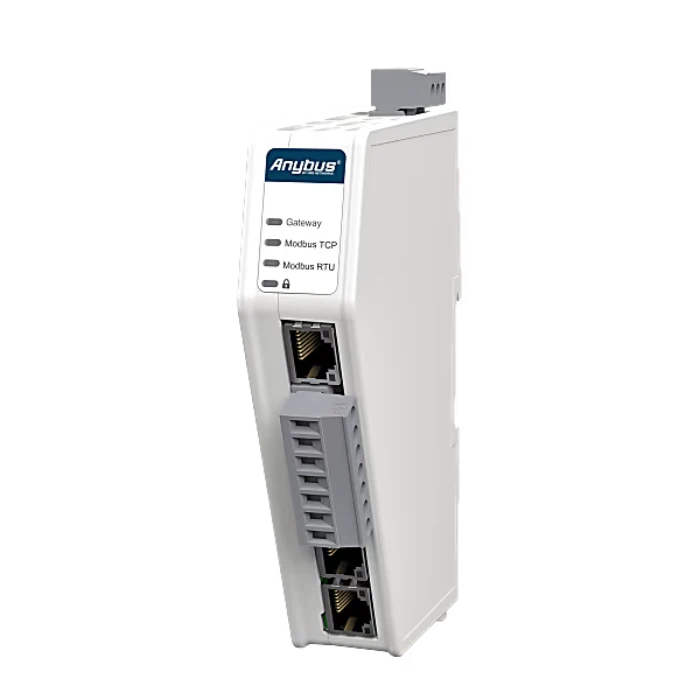

Anybus ABC3210-A Modbus RTU轉Modbus TCP通訊轉換模組
Anybus ABC3210-A可協助企業整合Modbus RTU控制系統與Modbus TCP設備,讓串列通訊與乙太網路設備之間穩定交換資料,無需大幅修改既有架構即可擴充系統。
透過獨立閘道器架構,ABC3210-A在Modbus RTU端作為Server,在Modbus TCP端作為Client,協助既有Modbus RTU控制系統存取Modbus TCP設備,降低系統整合與維護負擔。
產品支援RS-232/RS-485通訊介面、DIN導軌安裝方式、網頁圖形化設定介面及安全鎖定機制,適用於工廠自動化、設備升級、PLC控制系統與智慧製造環境。
通訊角色提醒:此型號是讓既有的Modbus RTU控制系統連接Modbus TCP設備;若你的應用是要讓Modbus TCP控制系統連接Modbus RTU設備,選型時需再確認另一種通訊角色的型號。
描述
快速串接Modbus RTU與Modbus TCP工業網路
Anybus ABC3210-A可協助既有Modbus RTU控制系統連接Modbus TCP設備, 讓串列通訊與乙太網路設備之間實現穩定的雙向資料交換。
透過網頁圖形化設定介面、RS-232/RS-485通訊介面與工業級可靠設計, 協助企業降低系統整合與維護負擔,適用於PLC控制、自動化產線、 設備升級與智慧製造應用。
為什麼選擇Anybus ABC3210-A?
Modbus RTU與Modbus TCP整合
在Modbus RTU端作為Server,在Modbus TCP端作為Client, 協助既有Modbus RTU控制系統與Modbus TCP設備交換資料。
支援多台Modbus TCP設備
最多可建立64組Modbus TCP Server連線,並支援152筆通訊交易, 滿足多設備整合與資料交換需求。
網頁圖形化設定介面
提供直覺化網頁設定介面,無需額外安裝軟體, 即可透過專用乙太網路設定埠進行設備配置、診斷與監控。
安全穩定的網路隔離
內建安全啟動、安全鎖定開關與網路分段設計, 協助防止未授權的設定變更,並保護工業通訊環境。
產品功能特色
Anybus ABC3210-A 技術規格
Modbus RTU Server ↔ Modbus TCP Client 通訊轉換模組
基本資訊
| Model | ABC3210-A |
|---|---|
| branding | Anybus |
| 產地 | Sweden |
| 產品代碼 | 40-SER-ETH-B |
| HS Code | 8517620000 |
| 前代型號 | AB9005-B |
Modbus RTU規格
| 通訊模式 | Server/Slave(從站) |
|---|---|
| communication interface | RS-232、RS-485 |
| 通訊速率 | 1200~128000 bit/s,依可選速率設定 |
| 資料位元 | 8位元 |
| 同位檢查 | 無、奇同位或偶同位 |
| 停止位元 | 1或2位元 |
| 輸入資料量 | 最高1500 Bytes |
| 輸出資料量 | 最高1500 Bytes |
| Supported Functions | 1、2、3、4、5、6、8、15、16、22、23、43/14 |
| Other Functions | 位元組順序轉換、ABX相容模式 |
Modbus TCP規格
| 通訊模式 | Client/Master(主站) |
|---|---|
| 通訊標準 | Modbus Specification V1.1B |
| 傳輸速度 | 10/100 Mbit/s |
| 連線數量 | 最多64組Modbus TCP Server連線 |
| 通訊交易數量 | 最多152筆 |
| 輸入資料量 | 最高1500 Bytes |
| 輸出資料量 | 最高1500 Bytes |
| Supported Functions | 1、2、3、4、5、6、15、16、23 |
| Other Functions | 位元組順序轉換、Live List、Data Exchange Control |
電氣規格
| Input Voltage | 12~30V DC |
|---|---|
| 典型功耗 | 2.2W(90mA@24V DC) |
| 最大功耗 | 3W(125mA@24V DC) |
| Power Connector | 3-pin、5.08mm插拔式連接器 |
| 反向極性保護 | support sth. |
| Short Circuit Protection | support sth. |
| Electrical isolation | support sth. |
Mechanical Specifications
| 尺寸(寬×高×深) | 27×144×98mm |
|---|---|
| weights | 150g |
| Installation | DIN導軌安裝(EN 50022) |
| 串列通訊介面 | 1×7-pin、5.08mm插拔式連接器 |
| 乙太網路介面 | 2×RJ45 |
| 設定介面 | 1×RJ45專用設定埠 |
| 按鍵 | 恢復出廠設定按鍵 |
| Safety Switch | 安全鎖定開關 |
環境與認證
| Working Temperature | −25~+70°C |
|---|---|
| Storage Temperature | −40~+85°C |
| Protection Level | IP20 |
| 外殼材質 | PC/ABS,UL 94 V-0 |
| 產品認證 | CE、UL、KC、EMC |
| undertake to rectify any deficiencies in the quality of a building, product or service | 1年 |
※ ABC3210-A在Modbus RTU端作為Server, 在Modbus TCP端作為Client。
※ 輸入/輸出資料量為各通訊介面的規格上限, 實際可交換資料量仍取決於通訊設定與系統配置。
