擷取鏈路行為
透過低延遲透明串接，擷取經過網路路徑的封包與 PCS 層資料，觀察雙向通訊。
宏虹科技 HONGTRONICS · 授權軟體應用
乙太網路流量監控與故障分析
即時封包擷取
與協定分析
INLINE CAPTURE AND PROTOCOL ANALYZER
看清即時流量，找出通訊異常的線索。搭配 MGA8410 或 XGA4250 硬體平台，為研發、測試與技術支援工程師提供封包擷取、協定分析與延遲監控能力。
- 透明串接，或透過 TAP／SPAN 旁路接入
- 線速擷取 L1 PCS 層資料與 L2 以上封包
- 自訂篩選與觸發，追蹤間歇性故障
- 瀏覽器操作介面，搭配 RESTful API 整合自動化流程
透過協定解碼、流量統計與事件分析，檢視 MAC／PCS 層錯誤及封包時間資訊。點擊介面圖片可開啟大圖。
100% 線速
L1／L2 以上擷取能力
1 ns
時間戳記精度
L1–L7
雙向協定與流量分析
本軟體應用須搭配適用硬體平台與授權。介面、速率及可用功能依配置而定；1 ns 為時間戳記精度，不代表串接轉發延遲。
REAL-TIME ETHERNET VISIBILITY
從真實流量中，找到問題的線索
當端點日誌不足以解釋網路異常時，透過鏈路上的封包、協定、錯誤與延遲資訊，為驗證與故障排查提供直接依據。
分析協定與錯誤
透過多種協定解碼，檢查 MAC 層與 PCS 層行為，定位異常封包與錯誤。
監控延遲與吞吐量
監控實際應用流量的吞吐量，量測單向延遲，了解網路效能變化。
追蹤間歇性故障
依特定事件或封包內容觸發擷取，以自訂篩選器聚焦難以重現的問題。
INLINE & OUT-OF-BAND CAPTURE
兩種連接方式，因應不同測試環境
依鏈路連接條件與觀察目標，選擇透明串接分析或 TAP／SPAN 旁路監控。

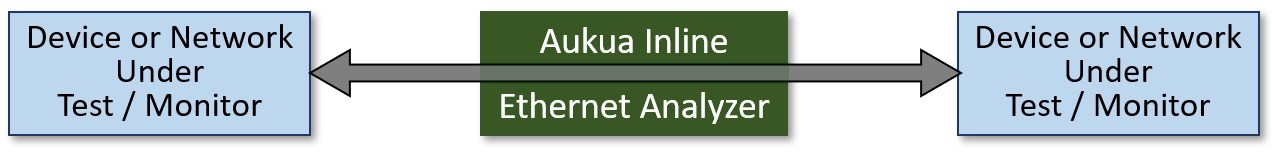

透明串接・觀察流量路徑
將分析儀串接於待測設備之間，雙向擷取鏈路流量。低延遲、無重新定時的透傳模式，有助於觀察實際網路行為。

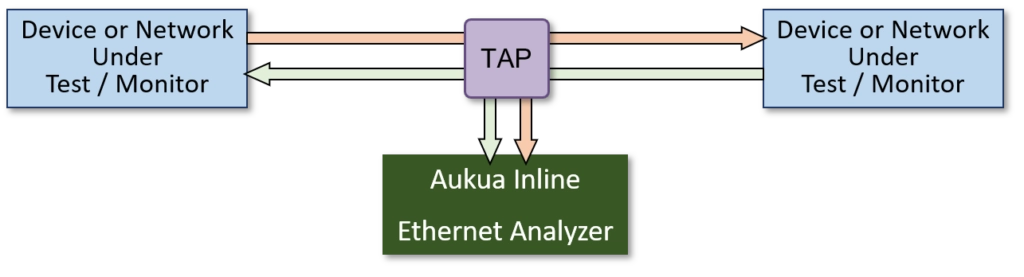

旁路連接・彈性監控
透過 TAP 或交換器的 SPAN 鏡像連接埠，在業務流量轉送路徑之外擷取與分析封包；下圖示範 TAP 連接架構。
INTERFACES & PERFORMANCE
從實體層到協定層，保留關鍵細節
透過線速擷取、精確時間戳記與多種介面支援，滿足乙太網路驗證及故障定位需求。手機版可左右滑動表格查看完整內容。
擷取能力與時間精度
| 線速擷取 | 100% 線速 L1 位元／PCS 層擷取，以及 L2 以上封包／MAC 層擷取與協定分析 |
|---|---|
| 時間戳記精度 | 1 ns 精度時間戳記，支援絕對時間與封包間隔等檢視方式 |
| 硬體擷取緩衝區 | 大容量硬體擷取緩衝區；透過篩選、封包切片及觸發前／後緩衝區分配，提高目標事件擷取效率 |
| 串接透傳模式 | 低延遲、無重新定時的透傳模式；實際適用介面與模式依配置確認 |
標準乙太網路與高速介面
| 25G／10G 高速介面 | 25GBASE-SR、25GBASE-LR、25GBASE-CR、10GBASE-R |
|---|---|
| 銅纜乙太網路 | 10GBASE-T、5GBASE-T、2.5GBASE-T |
| 光纖／SerDes | 5000BASE-R、2500BASE-R、5000BASE-X、2500BASE-X、1000BASE-X、100BASE-FX |
| 其他乙太網路介面 | 1000BASE-T、100BASE-TX、10BASE-T、USXGMII、SGMII |
| 硬體平台速率範圍 | MGA8410：10 MbE–10 GbE；XGA4250：1 GbE–25 GbE。低速介面需求須依硬體平台與模組配置確認 |
車載乙太網路與 TSN
| MGA8410 車載介面 | 支援 100BASE-T1、1000BASE-T1、2.5GBASE-T1、5GBASE-T1、10GBASE-T1 及光學 BASE-RH 環境，須搭配對應介面模組 |
|---|---|
| MGA8410 標準支援 | 支援節能乙太網路 EEE（IEEE 802.3az）及 IEEE 802.3br MAC 訊框搶占 |
| XGA4250 標準支援 | 應用簡報列出 IEEE 802.1Qbu／IEEE 802.3br MAC 訊框搶占支援 |
| 車載測試選型 | 車載乙太網路測試建議優先依 MGA8410 的介面配置選型 |
協定解碼與事件分析
| 協定解碼 | 支援數百種協定解碼，提供二進位、十六進位及協定檢視模式 |
|---|---|
| 頻寬與流量分析 | 依協定、服務類別（CoS）、位址與連接埠等條件分析頻寬及流量 |
| 錯誤與事件定位 | 檢視 MAC／PCS 層錯誤統計，結合即時統計、告警及時間資訊定位事件 |
平台配置與精度說明
以上為軟體應用於不同硬體平台的能力範圍，不代表任一型號的全部標準配備功能。車載介面、速率及模組支援須依所選平台確認；1 ns 為時間戳記精度，不代表串接轉發延遲。實際可用功能依介面模組與軟體授權而定。
FILTER · TRIGGER · AUTOMATE
在瀏覽器中分析，
在測試流程中自動化
無須安裝用戶端軟體，透過瀏覽器介面完成封包擷取、篩選、統計與協定檢視，也可搭配 RESTful API，整合重複性的測試流程。
篩選與觸發
- 自訂擷取篩選器與顯示篩選器
- 依事件或封包內容觸發擷取
- 保留觸發前後的關鍵通訊過程
流量與協定分析
- 依協定、CoS、位址與連接埠分析流量
- 檢視協定解碼及 MAC／PCS 層錯誤
- 量測實際應用封包的單向延遲
操作與自動化
- 以瀏覽器操作的使用者介面
- 即時統計、告警及自訂儀表板
- 透過 RESTful API 整合自動化流程
MGA8410CAPTURE & ANALYZE
XGA4250CAPTURE & ANALYZE
操作介面為應用示例，實際顯示內容與可用功能依硬體平台、軟體版本及授權配置而定。
MGA8410 操作介面
XGA4250 操作介面
AVAILABLE HARDWARE PLATFORMS
依鏈路需求，選擇適用硬體平台
本軟體應用搭配硬體測試平台，透過相應授權使用。依目標速率、介面與測試任務，選擇適合的硬體配置。
10 MbE–10 GbE
MGA8410
多速率乙太網路與車載乙太網路分析
- 適用 10 MbE–10 GbE 乙太網路環境
- 涵蓋 BASE-T1／BASE-RH 車載介面需求
- 適用多介面驗證與即時故障定位
1 GbE–25 GbE
XGA4250
適用更高速率的即時封包擷取與分析
- 適用 1 GbE–25 GbE，包含 2.5G／5G 速率
- 適用高速乙太網路鏈路與協定分析
- 支援研發驗證、效能觀察與故障排查
介面模組、附件與軟體授權依專案需求配置。如需使用 XGA4250 分析 10M／100M 鏈路，請向宏虹確認對應介面與模組配置。
宏虹技術支援
諮詢您的需求
從測試需求，到適合您的方案
釐清設備介面與測試目標，透過技術諮詢、應用方案規劃與概念驗證討論，找到適合的導入方向。
01CONSULT
專業技術諮詢
釐清目標介面、鏈路速率與測試任務，協助確認產品功能與專案需求的匹配程度。
02DESIGN
應用方案規劃
依據待測設備與既有環境，討論連接方式、介面模組、設備組合及軟體授權需求。
03VALIDATE
概念驗證（PoC）支援
針對關鍵測試情境，討論驗證目標、測試條件與結果評估方式，確認後續實施方向。
TSN 相關產品
探索適合的 TSN 產品
從交換器、PCIe 網路卡到交換器 IP Core，依照設備架構與整合需求，進一步了解產品規格。
