configure
配置 Communicator 配置口的 IP 位址
- 配置埠出廠預設 IP 位址為 192.168.0.10，如需修改，請使用 HMS IPconfig 工具。
- 將已安裝 IPconfig 工具的電腦連接至 Communicator 的乙太網路配置埠。
- 啟動 IPconfig 工具。
- IPconfig 工具會自動掃描網路，並將偵測到的設備列於主視窗中。如需重新整理清單，請點擊「Rescan」按鈕。
- 若要變更 Communicator 的 IP 設定，請在主視窗中選取對應設備，並於右側設定區修改其 IP 位址。
- 依需求輸入固定 IP 位址；若使用動態 IP 配置，請選擇 DHCP。(注意：若網路中沒有可用的 DHCP 伺服器，請勿啟用 DHCP！)
- 點擊「Apply」套用目前設定，設備將自動重新啟動。
一、存取 Communicator 內建 Web 設定介面
- 開啟網頁瀏覽器（建議使用 Google Chrome 或 Microsoft Edge）。
- 在瀏覽器網址列輸入 Communicator 配置埠的 IP 位址（預設為 192.168.0.10；若已透過 IPconfig 工具修改，請輸入修改後的 IP 位址）。
- 成功連線後，系統將顯示 Communicator 內建 Web 設定介面的總覽頁面。
二、串列網路通訊協定模式
- Modbus RTU 模式
串列設備支援標準 Modbus RTU 通訊協定。Communicator 需先在串列網路中發送 Modbus 請求指令，設備再根據該指令回傳對應的回應資料。 - Custom Request/Response 模式
串列設備支援自訂請求／回應（Request/Response）通訊協定。使用者需依據協定規則，於設定工具中建立請求與回應的指令範本。Communicator 會先發送自訂請求指令，設備再依規則回傳對應資料。 - Custom Produce/Consume 模式
串列設備支援自訂生產者／消費者（Produce/Consume）通訊協定，資料的發送與接收彼此獨立且無直接關聯。使用者需依據協定規則，分別建立生產者或消費者的指令範本。Communicator 可在串列網路中主動發送生產者指令，或接收消費者指令。
通訊協定模式是指 Anybus Communicator 在串列網路端與從站設備之間所採用的通訊方式。以 Modbus RTU 模式 為例，Anybus Communicator 在串列網路中扮演 Modbus 主站（Master） 的角色，而 IOX-DAIO 模組則作為 Modbus 從站（Slave） 設備，負責回應主站的通訊請求。
三、Communicator 設定流程
請觀看以下教學影片，了解 Communicator 在 Modbus RTU 模式 下的設定流程，以及串列設備的通訊設定方式。
設定範例－讀取保持暫存器（功能碼 0x03）
- 使用 Modbus 功能碼 0x03 讀取保持暫存器（Holding Register）。
- 建立一筆指令，讀取 3 號從站設備 的 40006 與 40007 暫存器。
教學影片：Anybus Communicator 設定教學－讀取保持暫存器（功能碼 0x03）
設定範例－讀取保持暫存器（功能碼 0x04）
- 使用 Modbus 功能碼 0x04 讀取輸入暫存器（Input Register）。
- 建立一筆指令，讀取 3 號從站設備 的 30002 暫存器。
教學影片：Anybus Communicator 設定教學－讀取保持暫存器（功能碼 0x03）
設定範例－讀取保持暫存器（功能碼 0x10）
- 使用 Modbus 功能碼 0x10 寫入多個暫存器（Write Multiple Registers）。
- 建立一筆指令，將資料寫入 3 號從站設備 的 40003 暫存器。
教學影片：Anybus Communicator 設定教學－寫入多個暫存器（功能碼 0x10）
Custom Request/Response 模式設定流程
請觀看以下教學影片，了解 Communicator 在 Custom Request/Response（自訂請求／回應）模式 下的設定流程，以及串列設備的通訊設定方式。
教學影片：Anybus Communicator 自訂串列請求／回應通訊協定設定教學
四、串列網路通訊診斷
- 在 Home 頁面中，若已設定的串列設備右上角顯示綠色勾選圖示，表示 Anybus Communicator 與該設備的通訊狀態正常。
- 開啟 Diagnostics（診斷） 選單中的 Serial RS-232/485 頁面，點擊 Start 按鈕即可擷取串列網路通訊資料，並進行封包分析與故障診斷。
五、如何將 Anybus Communicator 整合至 PLC（適用於 ABC3013）

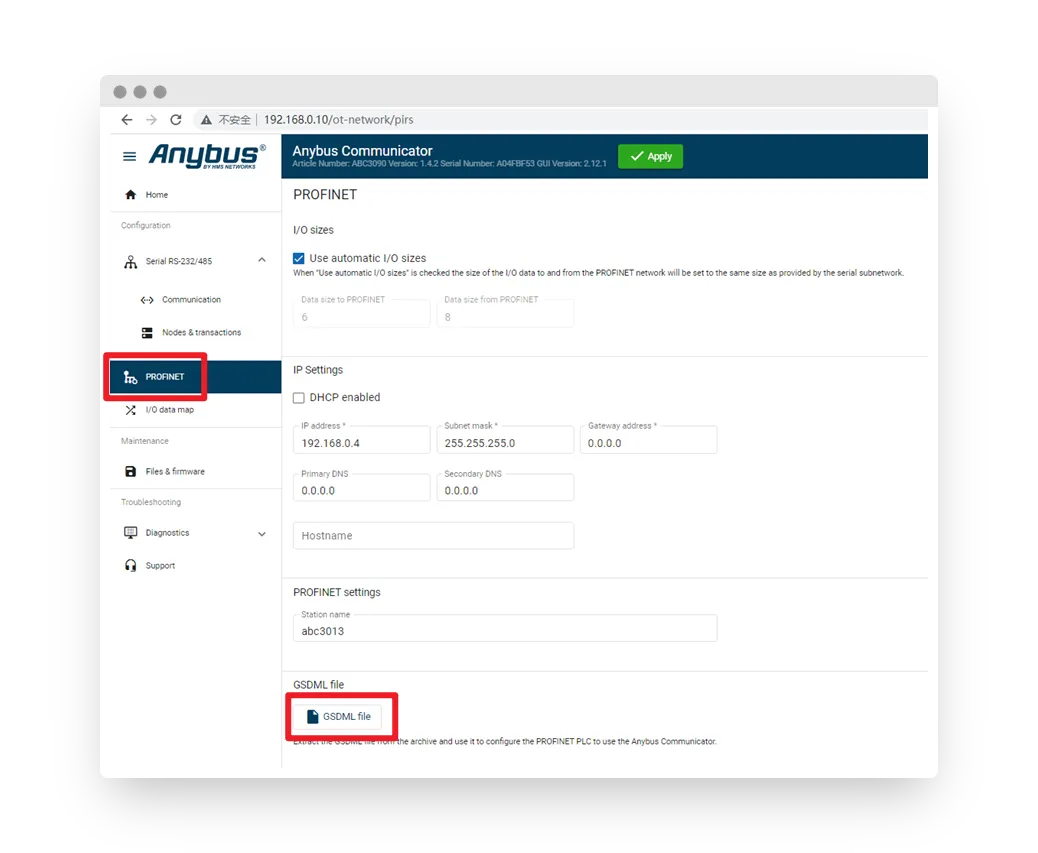

請於設定介面中下載 GSDML 檔案，下載位置如下圖所示。
- 在左側選單中選擇 PROFINET。
- 於 GSDML File 區域點擊下載按鈕，取得對應的 GSDML 檔案。
- 將下載的 GSDML 檔案匯入 PLC 工程軟體，以完成 PROFINET 裝置設定。
- 使用乙太網路線將 Anybus Communicator 的上方網路埠與 PLC 連接。
教學影片：使用 TIA Portal 設定西門子 PLC 與 ABC3013，實現 PROFINET IO 通訊
