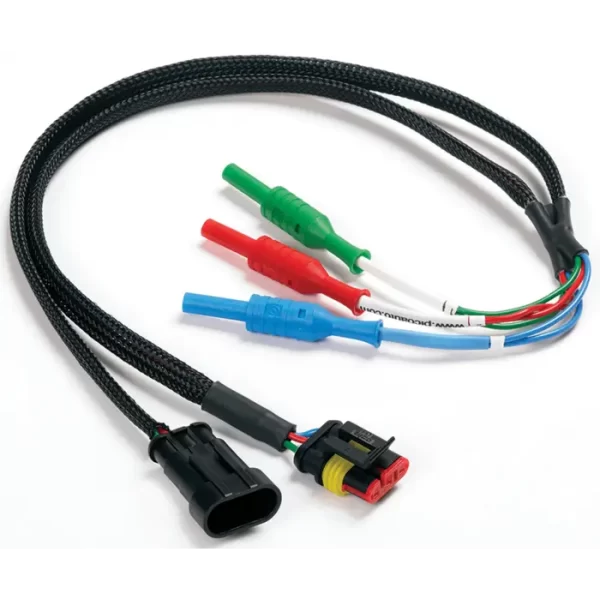

3針腳ACS連接器引線（HK-TA267）
該連接器引線助你讀取發動機的各種傳感器、執行器的電壓信號。輕鬆連接引線到發動機線束上，然後將汽車示波器BNC測試線（TA125至TA128其中一條）連接到引線的4mm香蕉接頭上讀取信號。
Description
HK-TA267 為一款 3 針腳 ACS 連接器引線，可協助讀取引擎系統中各類 感測器與致動器的電壓訊號。
使用時，僅需將引線接入引擎線束上的對應接頭，再將示波器的 BNC 測試線（HK-TA125～HK-TA128 任一條）連接至引線上的 4 mm 香蕉插孔，即可進行訊號量測。
此外，本引線亦可搭配電流鉗使用，量測各條線路的電流訊號。
例如，可透過同一組引線同步量測噴油嘴的電流與電壓波形，以利進行更完整的診斷分析。
引線連接說明
使用前請務必詳讀以下注意事項。
連接前，必須先依照電路圖或相關技術資料確認各針腳的實際功能與訊號定義。
不論連接器實際針腳數量為何，Pico 連接器引線皆依照以下顏色規範配置：
- 針腳1：綠色
- 針腳2：紅色
- 針腳3：藍色
- 針腳4：黃色
- 針腳5：白色
- 針腳6：黑色
短路將可能導致設備嚴重損壞，且因此產生的維修費用需由使用者自行負擔，請務必特別留意。
