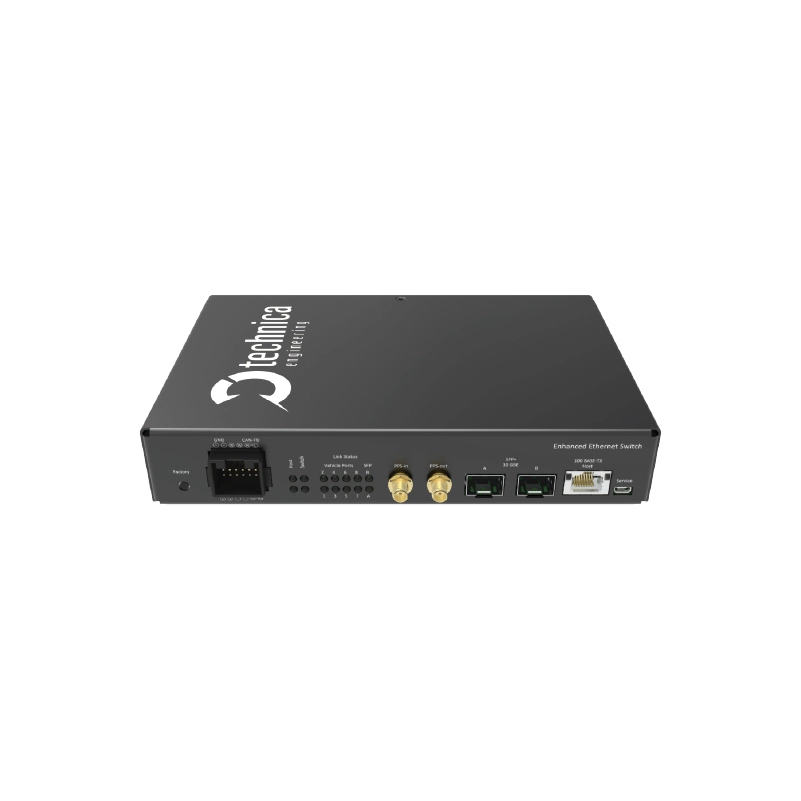

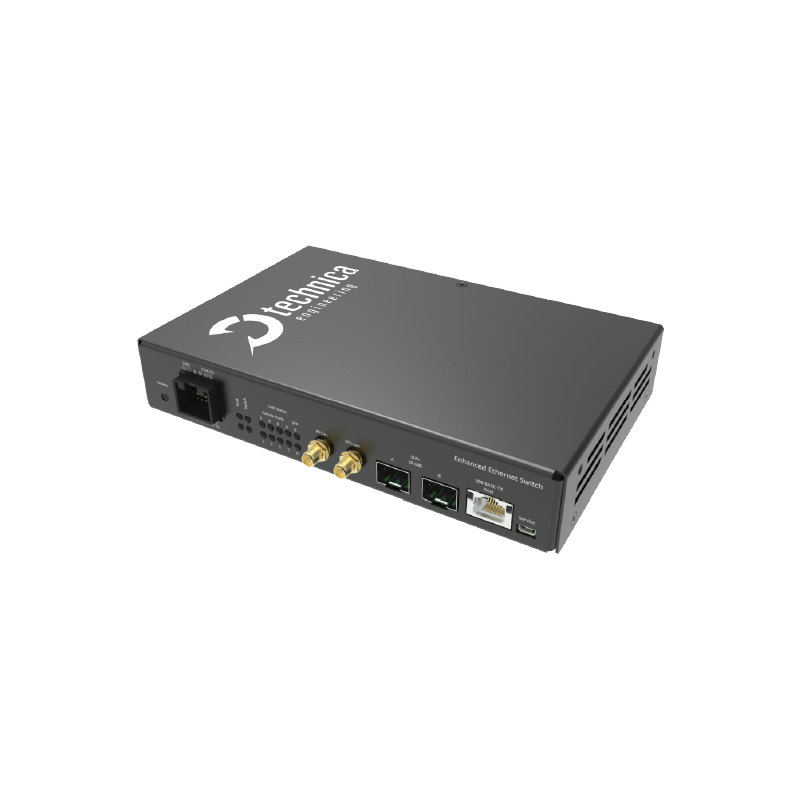

Enhanced Ethernet Switch MACsec
Function Overview:
具備 MACsec 功能的增強型乙太網路交換器，增強型乙太網路交換器（Enhanced Ethernet Switch, EES）MACsec 版本，是一款具備 AVB/TSN 功能的車用乙太網路交換器。此設備提供多達 8 個 100/1000BASE-T1 連接埠，以及 2 個支援高達 10 Gbps 頻寬的 SFP+ 插槽。
該產品支援硬體層級實作的 MACsec 技術，確保 MACsec 能以高達 1Gbps 的全速（Full Speed）運行。此外，它亦支援由 Technica Engineering 研發實作的 MKA（MACsec 金鑰協商，MACsec Key Agreement）協定。
Description
Product Overview
Layer 2 交換器功能
EES MACsec 可透過單標籤 VLAN (802.1q) 或雙標籤 VLAN (802.1q-in-q) 建立虛擬的點對點連接，進而實現對數據流的過濾與控制。
服務品質 (QoS)： 每個連接埠提供 8 級 QoS 等級。
流量過濾： 具備先進的人口 (Ingress) 與出口 (Egress) 規則過濾能力，確保數據接收的優先權、資源預留與控制機制。
TSN 擴充性： 具備支援 802.1Qbv 與 802.1Qbu 等額外 TSN 功能的潛力（目前尚未實作），並可根據客戶特定需求提供支援。
時間同步 (Time Synchronization)
EES MACsec 提供穩定可靠的 gPTP / 802.1AS-2011 車用定義檔 (Automotive Profile) 協定疊，並向下相容 802.1AS-2020 標準。此外，該協定疊部分包含 IEEE 1588-2008 時間同步標準，提供多樣化的客製化空間以適應各種應用場景。
設備配置 (Configuration)
使用者可透過內建的配置網頁輕鬆設定設備，將底層複雜的交換器硬體抽象化，簡化操作流程。配置項目包括：
安全性與網路： MACsec 與 MKA 金鑰協商、VLAN 設定。
監控與轉發： 連接埠鏡像 (Port Mirroring)、轉發或過濾設定。
Advanced Features: 透過 TCAM 規則進行深度封包檢測 (DPI)、連接埠隔離 (Port Segmentation)，以及其他 Layer 2 交換器具備的功能。
Applications
Technica Engineering 的增強型乙太網路交換器可用於開發台以及更嚴苛的環境。這些設備專為在測試裝置中連續運行而設計，其運行的寬溫度範圍和堅固的外殼保證了這一點。
Specification
| Properties | Specification |
|---|---|
| Working Temperature | -40 °C 至 +85 °C |
| 電源電壓 | 6.5 V 至 32 V DC（典型值 12 V） |
| Power Consumption | 6 至 13 瓦 |
| IP Protection | IP20 |
| Housing Size | 198 毫米（寬）× 141 毫米（長）× 39 毫米（高） |
| weights | 約 0.7 公斤 |
| motherboard | 8x 100/1000BASE-T1 (MATEnet/H-MTD) 2x SFP+ 2x PPS (輸入/輸出) 1x 100BASE-TX (主機連接埠) 1x 服務連接埠 2x 喚醒線埠 |
| 物理層 | Marvell 88Q2221M |
More information
| Category | functionality |
|---|---|
| 設備功能 | • 配置網站 • 喚醒/睡眠 • 導入/匯出配置 • 狀態 LED • port統計資訊儀表板 |
| 切換功能 | • 連接埠分段 • 單/雙 VLAN 模式 • 反射 • ARP 表 |
| 核心功能包 | • 分區的時間同步 • 進階篩選 • 遠端 API |
| 進階功能包* | • 多個分區的時間同步 • PTPv2 to gPTP 橋接器 • 流量整形 • 入口速率限制器 |
| MACsec 功能包* | • MACsec + MKA |
