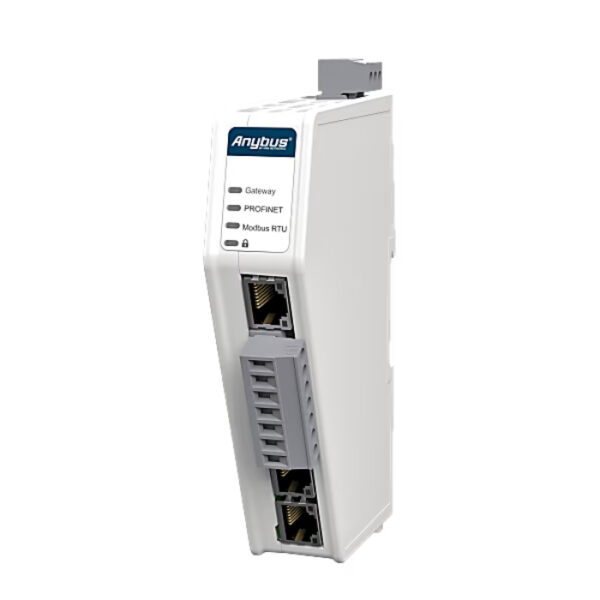

Anybus Communicator：Modbus RTU Server 轉換至 PROFINET IO Device
Functional Overview.
Anybus Communicator Modbus RTU Server to PROFINET IO Device 可協助您將任何 Modbus RTU 控制系統，順利整合至 PROFINET 控制系統。
Anybus Communicator 系列產品可在不同工業通訊網路之間，提供 穩定、安全且高速的資料傳輸。透過直覺式的 Web-based 網頁設定介面，可大幅簡化系統設定與整合流程，使設備導入與維運更加容易。
Description
Product Features
PLC 資料傳輸效能：可透過 RS232／RS485 介面，與 Modbus RTU 控制器（PLC）進行資料交換，單向最高可傳輸 1500 bytes（雙向合計 3000 bytes），並支援最高 128,000 bit/s 的鮑率。內建 Modbus RTU Server（Slave），可支援 Modbus 診斷功能與裝置識別，適合既有 Modbus RTU 系統的整合與升級應用。
Modbus RTU PLC 資料傳輸：透過雙 10/100 Mbit 全雙工 RJ45 乙太網埠進行資料傳輸，並內建交換器以支援串接（Daisy Chain）架構。可與 PROFINET 控制器（PLC）進行單向最高 1024 bytes 的資料傳輸（雙向合計 2048 bytes），支援 PROFINET IO Device，最小循環時間可達 1 ms，並符合 Conformance Class B 與 Netload Class III，同時提供 GSD 設定檔，便於系統整合與設定。
- 即時資料傳輸 ：
資料可在不同通訊網路之間即時轉換與傳輸，系統處理延遲極低，幾乎可忽略，其效能主要與網路抖動（Jitter）相當。實際的整體資料傳輸時間，僅需將雙方網路的循環時間（Cycle Time）加總即可評估。
- 透過乙太網進行 Web 介面設定：系統採用圖形化且即時回應的 Web 設定介面，使用者可透過乙太網進行設定，無需額外安裝任何軟體。另具備專用乙太網設定埠，使初次安裝與設定流程更加快速且直覺。
- 診斷功能與技術支援：使用者介面可即時顯示裝置連線狀態，協助監控通過閘道器的資料流向，並可透過 Status Byte 與 Clear Data 功能，監控與控管設備的離線行為。此外，原廠全球技術支援團隊可於需要時提供即時協助。
- 直接替換設計（Drop-in Replacement） ：若既有系統已使用 X-gateway，可透過 相容模式（Legacy Mode）， 延續原有控制器／PLC 設定，無需重新配置。
- 安全且具網路分段設計：支援 Secure Boot 安全開機機制，防止惡意程式入侵。 安全切換機制可鎖定設定，避免未授權修改。 系統採 網路分段設計，各網路獨立運作，僅允許已設定的資料進行跨網路傳輸。
- 專為工廠現場環境打造：採用 工業等級元件 製造，符合產業標準，並提供 5 年保固。 機身設計精巧，前向連接埠配置，搭配束線設計，支援 DIN 軌安裝，適合控制櫃與現場設備整合。
Specification
| Properties | Specification |
|---|---|
| Certifications and Standards | |
| CE | 有 |
| UL認證 | 有 |
| UL資訊 | E214107；符合 UL 61010-1、CSA C22.2 No. 61010-1、UL 61010-2-201、CSA C22.2 No. 61010-2-201 |
| KC | 有 |
| FCC | 否 |
| EMC 電磁相容 | 有 |
| Environmental Standards | EN 55016-2-3 A 類、EN 55032 A 類、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6 |
| 廢棄物指令（WEEE） | 有 |
| Protection Level | IP20 |
| 符合 RoHS 規範 | 有 |
| generic | |
| Net Wide | 27 mm |
| net height | 144 mm |
| depth (of the sea) | 98 mm |
| net weight | 150 g |
| Packaging Width | 35 mm |
| Packaging Height | 170 mm |
| Packaging Depth | 115 mm |
| Package Weight | 185 g |
| Installation | DIN 軌道（EN 50022 標準） |
| Current consumption (Vcc Nom) | 90 mA @ 24V DC（2.2W） |
| Maximum current consumption | 125 mA @ 24V DC（3W） |
| Input Voltage | 12–30V DC |
| Power Connector | 3-pin，5.08 Phoenix 插拔式接頭 |
| Short Circuit Protection | 是 |
| isolation | 是 |
| Working Temperature | –25 °C 至 70 °C |
| Storage Temperature | -40 °C to 85 °C |
| Shell Material | PC ABS，UL 94 V0 |
| Packaging Materials | Hardboard |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
| 連接埠／輸入輸出 | 1 × 7-pin、5.08 Phoenix 插拔式端子；2 × RJ45；RJ45 設定埠 |
| 是否包含電池 | 否 |
| DIP／旋轉式開關 | 安全鎖定開關 |
| 操作按鍵 | 重置／恢復出廠設定 |
| Identity and Status | |
| Product Code | ABC4027-A |
| ECCN | 5A991.b.1 |
| dual-use | 否 |
| Origin | Sweden |
| branding | Anybus |
| HS Code | 8517620000 |
| Modbus RTU 功能 | |
| 運作模式 | Slave |
| Support Functions | RS-232、RS-485；位元組序轉換（Endian conversion）；8 資料位元；無／奇／偶同位元；1 或 2 停止位元；相容 ABX 模式 |
| 鮑率 | 1200、1800、2400、4800、7200、9600、14400、19200、35700、38400、57600、115200、128000 bit/s |
| Input Data Size | 1500 bytes |
| Output Data Size | 1500 bytes |
| Supported Functions | 1、2、3、4、5、6、8、15、16、22、23、43/14 |
| PROFINET 功能 | |
| PROFINET 模式 | Slave |
| Support Functions | RT（Real-Time）、串接（Daisy Chaining） |
| Bandwidth | 10/100 Mbit/s，最小循環時間可達 1 ms |
| Input Data Size | 1024 bytes |
| Output Data Size | 1024 bytes |
| 相容等級 | Class B |
| Settings | 提供 GSDML 檔案 |
