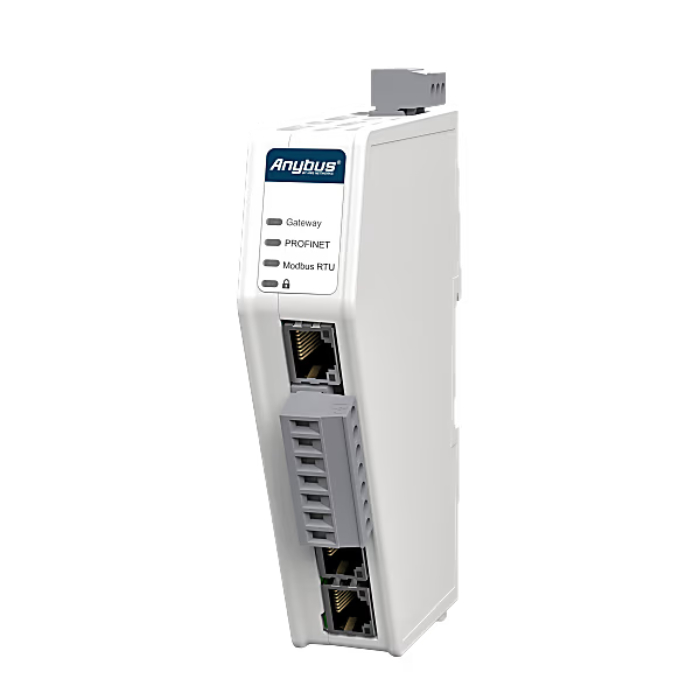

Anybus Communicator：Modbus RTU Server 轉換至通用乙太網
Functional Overview.
Anybus Communicator Modbus RTU Server to Common Ethernet 可協助您將任何Modbus RTU 控制系統，無縫整合至 EtherNet/IP、EtherCAT、Modbus TCP 或 PROFINET 等主流工業乙太網控制系統。
Anybus Communicator 系列產品可在不同工業通訊網路之間，提供穩定、安全且高速的資料傳輸。此外，透過直覺式的Web-based 網頁設定介面，可大幅簡化系統設定與整合流程，讓設備導入與維運更加容易。
Description
Product Features
PLC 資料傳輸效能：可與控制器（PLC）進行 單向最高 1500 bytes 的資料傳輸（依網路而定），雙向合計 3000 bytes。 透過 雙 10/100 Mbit 全雙工 RJ45 乙太網埠 進行通訊，並內建交換器，支援 串接（Daisy Chain） 架構。
Modbus RTU PLC 資料傳輸：透過 RS232／RS485 介面，可與 Modbus RTU 控制器（PLC）進行 單向最高 1500 bytes 的資料傳輸（雙向合計 3000 bytes）， 支援 最高 128,000 bit/s 鮑率。 內建 Modbus RTU Server（Slave），支援 Modbus 診斷功能與裝置識別。
- 可選式工業乙太網通訊協議 ：單一 Communicator 即可涵蓋多種通訊協議，支援 EtherNet/IP、EtherCAT、Modbus TCP、PROFINET。 可自產品頁下載所需協議的韌體，並透過 Communicator 介面進行更新。
- 即時資料傳輸 ：資料可在不同網路間 即時轉換與傳輸，處理延遲極低，幾乎可忽略，僅與網路抖動（Jitter）相關。 實際傳輸時間僅需計算 雙方網路的循環時間（Cycle Time）。
- 透過乙太網進行 Web 介面設定：採用圖形化、即時回應的 Web 設定介面，操作直覺、設定快速。 無需額外安裝軟體，並具備 專用乙太網設定埠，可快速完成初始設定。
- 診斷功能與技術支援：使用者介面可即時顯示 連線狀態，並監控通過閘道器的資料。 透過 Status Byte 與 Clear Data 功能，可監控並控管離線狀態行為。 全球技術支援團隊可於需要時提供協助。
- 直接替換設計（Drop-in Replacement） ：若既有系統已使用 X-gateway，可透過 相容模式（Legacy Mode）， 延續原有控制器／PLC 設定，無需重新配置。
- 安全且具網路分段設計：支援 Secure Boot 安全開機機制，防止惡意程式入侵。 安全切換機制可鎖定設定，避免未授權修改。 系統採 網路分段設計，各網路獨立運作，僅允許已設定的資料進行跨網路傳輸。
- 專為工廠現場環境打造：採用 工業等級元件 製造，符合產業標準，並提供 5 年保固。 機身設計精巧，前向連接埠配置，搭配束線設計，支援 DIN 軌安裝，適合控制櫃與現場設備整合。
Specification
| Properties | Specification |
|---|---|
| Certifications and Standards | |
| CE | 有 |
| UL認證 | 有 |
| UL資訊 | E214107；符合 UL 61010-1、CSA C22.2 No. 61010-1、UL 61010-2-201、CSA C22.2 No. 61010-2-201 |
| KC | 有 |
| FCC | 否 |
| EMC 電磁相容 | 有 |
| Environmental Standards | EN 55016-2-3 A 類、EN 55032 A 類、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6 |
| 廢棄物指令（WEEE） | 有 |
| WEEE category | IT 與通訊設備 |
| Protection Level | IP20 |
| 符合 RoHS 規範 | 有 |
| generic | |
| Net Wide | 27 mm |
| net height | 144 mm |
| depth (of the sea) | 98 mm |
| net weight | 150 g |
| Packaging Width | 35 mm |
| Packaging Height | 170 mm |
| Packaging Depth | 115 mm |
| Package Weight | 185 g |
| Installation | DIN 軌道（EN 50022 標準） |
| Current consumption (Vcc Nom) | 90 mA @ 24V DC（2.2W） |
| Maximum current consumption | 125 mA @ 24V DC（3W） |
| Input Voltage | 12–30V DC |
| Power Connector | 3-pin，5.08 Phoenix 插拔式接頭 |
| Reverse polarity protection | 是 |
| Short Circuit Protection | 是 |
| isolation | 是 |
| Working Temperature | –25 °C 至 70 °C |
| Storage Temperature | -40 °C to 85 °C |
| Shell Material | UL 94 V0 |
| Packaging Materials | Hardboard |
| undertake to rectify any deficiencies in the quality of a building, product or service | 5 年 |
| 連接埠／輸入輸出 | 2 × RJ45 乙太網埠、2 × RJ45 乙太網埠（通訊用）、1 × 7-pin，5.08 Phoenix 插拔式接頭、RJ45 設定用連接埠 |
| 是否包含電池 | 否 |
| DIP／旋轉式開關 | 安全鎖定開關 |
| 操作按鍵 | 重置／恢復出廠設定 |
| Identity and Status | |
| Product Code | ABC4092-A |
| ECCN | 5A991.b.1 |
| dual-use | 否 |
| Origin | Sweden |
| branding | Anybus |
| HS Code | 8517620000 |
| EtherNet/IP 功能 | |
| EtherNet/IP 運作模式 | Adapter／Slave |
| Support Functions | Endian 轉換（Byte Swap）、 QoS（服務品質） 、EtherNet/IP Class 1 與 Class 3 、Quick Connect Class B 、DLR（Beacon Mode） 、串接（Daisy Chaining） 、符合 ODVA CT19 規範 |
| Bandwidth | 10/100 Mbit，最小循環時間可達 1 ms |
| Input Data Size | 1448 bytes |
| Output Data Size | 1448 bytes |
| 設定檔案 | 提供 EDS 檔案 |
| EtherCAT 功能 | |
| EtherCAT 運作模式 | Slave／SubDevice |
| Support Functions | CoE（CAN over EtherCAT） 、PDO、SDO 、APRD、ARMW、APWR、BRD、BWR 、FPRD、FPRW、FPWR 、FRMW、LRD、LRW、LWR |
| Bandwidth | 10/100 Mbit，最小循環時間可達 100 µs |
| Input Data Size | 1486 bytes |
| Output Data Size | 1486 bytes |
| Settings | 提供 ESI 檔案 |
| Modbus RTU 功能 | |
| 運作模式 | Slave |
| Support Functions | RS-232、RS-485 、Endian 轉換 、8 資料位元 、同位元設定：None、Odd、Even 、1 或 2 個停止位元 、ABX 相容模式 |
| 鮑率 | 1200、1800、2400、4800、7200、9600、14400、19200、35700、38400、57600、115200、128000 bit/s |
| Input Data Size | 1500 bytes |
| Output Data Size | 1500 bytes |
| Supported Functions | 1、2、3、4、5、6、8、15、16、22、23、43/14 |
| Modbus TCP 功能 | |
| 運作模式 | Slave／Server |
| Support Functions | 符合 Modbus 規範 V1.1b3 、最多 4 個連線、 串接（Daisy Chaining） |
| Bandwidth | 10/100 Mbit |
| Input Data Size | 1500 bytes |
| Output Data Size | 1500 bytes |
| Supported Functions | 1、2、3、4、5、6、15、16、23、43/14 |
| PROFINET 功能 | |
| PROFINET 模式 | Slave |
| Support Functions | RT（Real-Time）、串接（Daisy Chaining） |
| Bandwidth | 10/100 Mbit/s，最小循環時間可達 1 ms |
| Input Data Size | 1024 bytes |
| Output Data Size | 1024 bytes |
| 相容等級 | Class B |
| Settings | 提供 GSDML 檔案 |
