一、案例概況
Clients: 海信日立（Hisense Hitachi）
應用產品： 宏虹 MSR165 & 175 衝擊振動記錄器
Application Scene: 中央空調設備長途運輸環境監測
二、合作背景
知名中央空調大廠-海信日立空調系統有限公司，是一家具備中央空調系統設計、製造與服務能力的領先企業。公司長期深耕變頻多聯機領域，憑藉強大的研發實力與卓越的製造品質，持續引領產業技術發展。在中央空調產業中，運輸與倉儲過程中所產生的振動、衝擊以及溫濕度變化，往往會對設備品質帶來潛在影響。
三、核心挑戰：如何量化設備運輸與倉儲風險？
中央空調產品體積龐大且結構複雜，在倉儲與運輸過程中極易受到振動、衝擊及環境變化的影響。若這些潛在問題無法被及時發現，可能導致室外機銅管或鈑金組件斷裂，進而引發後續的退換貨與售後維修風險。

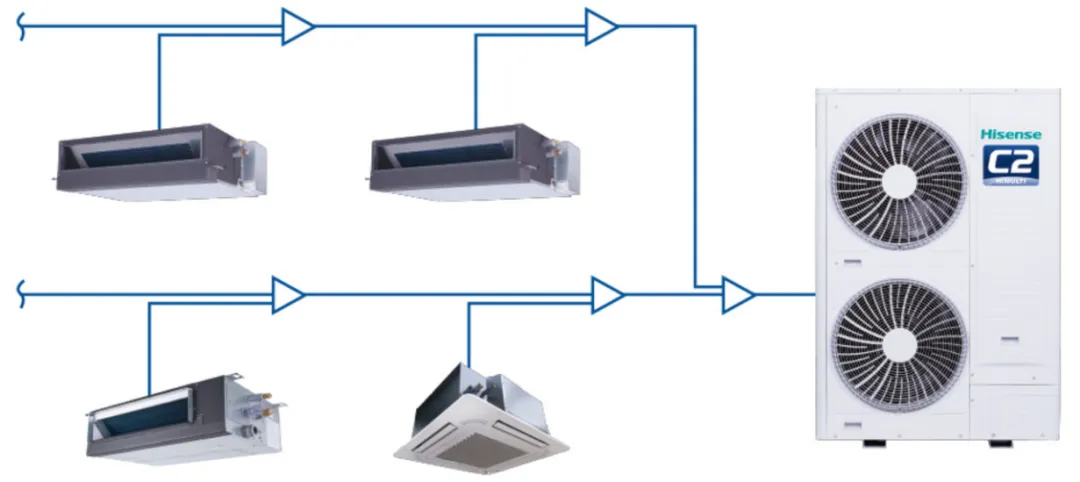

中央空調外機示意圖
根據海信日立介紹，單台室外機的退換成本可高達數萬元；若問題集中爆發，不僅會造成巨大的經濟損失，更會嚴重影響品牌形象與市場口碑。
為了進一步減少因運輸問題造成的意外損失，技術人員決定依據中國國家標準（如 GB/T4857.23《包裝運輸包裝件隨機振動試驗方法》）設計機組的出海運輸包裝。該標準用於評估包裝在隨機振動下的結構強度、封合可靠性及保護性能。然而，「如何精準監測運輸過程中機組實際承受的振動強度，並判斷其是否超出標準要求」，成為了當時的關鍵課題。
GB/T4857.23標準中公路運輸不同嚴苛水準下的功率密度曲線
「產品在市場運輸過程中肯定會經歷顛簸與振動，但實際運輸過程到底有多嚴苛？過去缺乏具體的數據進行量化。」 —— 李先生，海信日立硬體工程師
四、解決方案：使用宏虹MSR記錄器全程數據
為了科學評估並復現運輸過程中的應力情況，海信日立選擇採用 宏虹 MSR165 微型衝擊與振動記錄器。該設備具備體積小巧、防水耐用、採樣頻率高、低功耗及續航力長達 6 個月等優勢，非常適合用於長週期運輸測試。
在實際應用中，工程師將 MSR165 記錄器固定在中央空調室外機底部的鈑金位置，全程採集運輸過程中的加速度、溫度、濕度等關鍵數據。
MSR165振動記錄器安裝在貨物上
透過設置 1.5g 的採樣觸發閾值（Threshold）及 400Hz 的採樣頻率，設備可完整捕捉振動與衝擊資訊。採集完成後，工程師利用配套的MSR專業軟體進行數據分析，生成 PSD（功率譜密度）曲線，並與國家標準 PSD 曲線進行對比，用於：
復現運輸過程與產品損壞問題（如銅管斷裂、鈑金損傷等）。
驗證新產品設計的合理性。
優化包裝與結構設計。
建立運輸環境標準模型
此外，宏虹 MSR 振動記錄器還可同步採集溫濕度數據，協助團隊優化倉儲與運輸的環境控管要求。
五、案例成果：降低風險、優化設計，有效節省成本
藉助宏虹 MSR165 振動記錄器的高精度監測與可視化數據分析，海信日立得以在新品研發階段提前發現設計隱患，並針對結構與包裝方案進行針對性的優化。此舉顯著提升了產品的可靠性與運輸安全性，每年預計可為企業節省約 200 萬元的市場不良損失。
同時，透過科學的數據支撐，產品開發流程變得更加高效，品質控管體系也更趨完善，進一步增強了客戶對品牌的信任度。
「MSR165 與市面上其他數據記錄器相比，具備更高的採樣頻率與更準確的數據，能滿足長週期採集的需求。透過精準的數據與完善的數據處理軟體，我們可以得出非常專業且準確的 PSD 頻譜。」 —— 李先生，海信日立硬體工程師
五、選擇宏虹 MSR 的核心理由
海信日立最初透過宏虹分享的振動衝擊案例了解到該產品。在對比測試中，團隊發現同類設備普遍存在體積較大、存儲容量小、數據精度不足等問題，無法滿足長週期運輸監測的需求。而宏虹 MSR165 振動記錄器憑藉其瑞士製造（Swiss Made）的高精度、高可靠性、極小體積與出色續航性能，最終贏得了海信日立測試團隊的高度認可。
MSR產品四大技術優勢 ⭣⭣⭣
1. 體積小巧緊湊，多參數同步記錄
MSR165 體積僅 39×23×72 毫米，重量約 64 克，能在極其緊湊的空間內實現高達 1600 次/秒的加速度採樣率，解析度達 13 位。設備內置高解析度三軸加速度感測器，同時整合多感測器功能，不僅能精確記錄衝擊與振動，還可同步監測溫度、濕度、壓力與光照強度等環境參數。其內置存儲器可保存超過 200 萬筆測量數據，足以支持一萬次以上的衝擊測量，為長週期數據採集提供可靠保障。
2. 高精度原始加速度採集
一般衝擊記錄器往往只能在超過閾值的時刻記錄短暫的加速度曲線，採樣點極其有限，難以將時域數據轉化為頻域數據進行分析。而 MSR165 以高頻採樣率（最高 1600Hz）連續採集加速度數據，完整保留了運輸或測試全過程的原始時域訊號。
宏虹MSR165振動記錄器測量位移時域示意圖
3. 高階頻譜計算與科學決策
宏虹 MSR165 不僅能記錄振動的原始數據，還可透過傅立葉變換（FFT）等演算法生成振動的相位、振幅、功率與功率譜密度（PSD）等頻域曲線。透過與國家標準功率譜要求進行對比，用戶可以定量評估包裝設計的合理性與運輸安全性，從經驗判斷升級為「數據驅動」的科學決策。這讓 MSR165 成為實驗室模擬與實際運輸測試之間的關鍵橋樑。
宏虹MSR165振動記錄器所測得的功率譜緻密曲線
4. 智慧化數據分析軟體支持
面對高頻採樣產生的海量數據，MSR 系列在軟體層面提供了優化方案。例如，MSR175 採用「超閾值事件記錄」模式，僅記錄超出安全範圍的關鍵數據，避免冗餘資訊，大幅提高數據處理效率。同時配套一鍵式數據分析軟體，用戶可快速生成報告與可視化曲線，節省後期處理時間，實現從「採集」到「分析」的高效閉迴路。
宏虹MSR175衝擊記錄器的快速資料分析介面
六、案例總結
作為業界變頻多聯空調系統的領航者，海信日立始終堅持以技術創新保障產品可靠性。透過引入宏虹 MSR165 微型衝擊振動記錄器，海信日立成功構建了一套科學的數據監測體系，實現了對設備運輸環境的精準量化與產品設計的持續優化。
宏虹 MSR 衝擊振動記錄器可為物流運輸、軌道交通、電力能源、工業自動化等領域提供高精度、可靠的監測解決方案，並已廣泛應用於全球多項基礎設施專案，助力客戶實現「從數據感知到深度洞察」的跨越發展。
了解產品詳情
MSR165 衝擊振動數據記錄器
即裝即用 × 瑞士製造高精度監測，為高價值貨物打造可追溯的運輸品質管理
宏虹MSR165 衝擊記錄器專為精密儀器、半導體設備與關鍵資產的運輸監測而設計。透過瑞士工藝的高精度三軸加速度感測器，完整記錄運輸過程中的衝擊、震動與環境變化，助您精準掌握運輸風險，優化包裝設計並落實品質稽核機制。
- 高頻衝擊監測：支援最高 1600 Hz 採樣頻率，精確辨識跌落、側撞與微小顛簸等異常事件。
- 長效自主記錄設計：低功耗技術支援長達 6 個月 的監測續航，無需外接電源即可穩定運作。
- 高階 PSD 頻譜分析：透過專用軟體將原始數據轉化為 功率譜密度 (PSD)，提供科學化的包裝驗證依據。
- 多感測器整合紀錄：除了振動，可同步記錄溫度、濕度、壓力與光照，提供全方位的環境數據追溯。
- 堅固耐用的工業級設計：具備 IP67 防護等級，體積小巧且防水防塵，從容應對嚴苛的物流運輸環境。
- 彈性應用場景：廣泛應用於晶圓設備、航太組件、醫療器材與能源設施等高風險運輸監測需求。
