【虹科方案】想要實現高效自動化?你需要虹科PLC+HMI 一體機

UniStream 系列

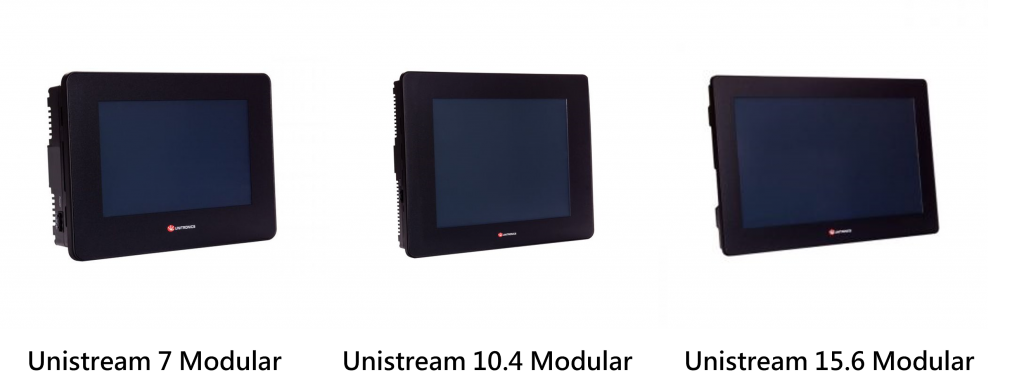

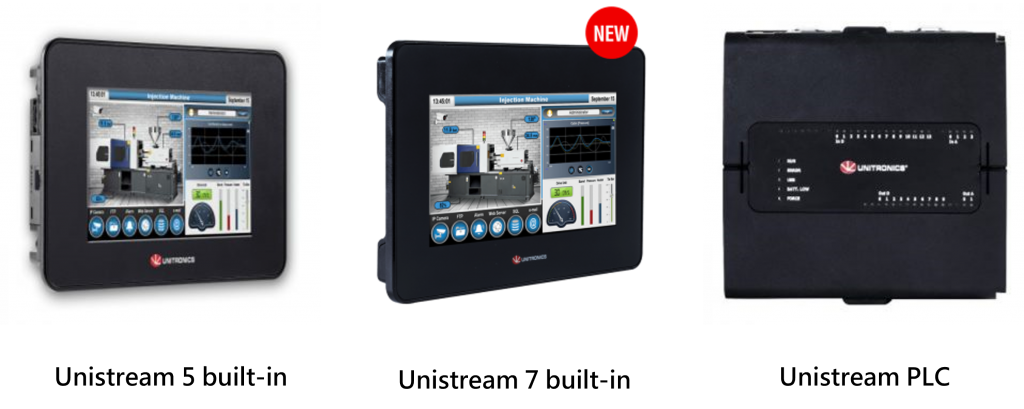

虹科推出新型的PLC+HMI一體機產品,Unitronics UniStream 系列包含PLC及PLC+HMI兩大類型,其中PLC可外接HMI;而PLC+HMI為兩者結合的一體機。

【工欲善其事】

UniStream 系列採用UniLogic軟體,可輕鬆進行PLC編程和HMI組態,其操作介面友好簡潔,並支援手機,平板,PC等客戶端進行遠端監控,支援MQTT協議、PID自動調節;支援串口,CAN/CANopen、Modbus、Ethernet/IP等通訊協議。此外更有豐富的本地/遠程IO擴展,最高可擴展至2048個IO,IO類型包含DI,DO,AI,AO,PWM,PT,Relay,HSC等等,且防護等級高達IP65/66。

【 UniStream 產品亮點】

完備的UniLogic 一體化編程軟體

UniLogic 具備友好簡潔的介面,搭配清晰豐富的可視化元件,提升用戶操作感受,並可同時進行PLC編程及HMI組態,節省50%的效率。

強大的通訊支持

支援多種通訊協議,如Ethernet IP, Web server, e-mail & SMS, GPRS, TCP/IP, MODBUS, CANopen, UniCAN, BACnet and M-Bus via gateway等,提供您最完善的連接。

豐富的本地/遠程IO擴展

I/O 選項包括數字、模擬、高速、溫度和重量測量,最高可擴展至2048個I/O,滿足對性能、品質的要求。

媒體支援

影片、音訊、嵌入式PDF,在HMI螢幕上展現一應俱全的重要資訊。

完善的教學資源

虹科提供完善的技術支援及線上演示資源,成為顧客最安心的後盾。

【 點我快速進入 UniStream 產品】

《虹科分享》帶你輕鬆體驗UniLogic的無障礙操作!

以按鈕與水汞為示例,練習指標:

  • 創建一個新的HMI螢幕;
  • 在HMI人機界面上添加導航按钮;
  • 使用一個二值圖做為指示;

步驟說明:

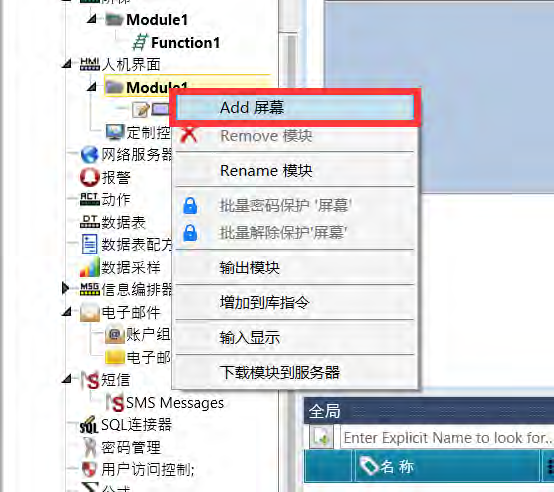

添加一個新畫面,命名 "按鈕與水汞"

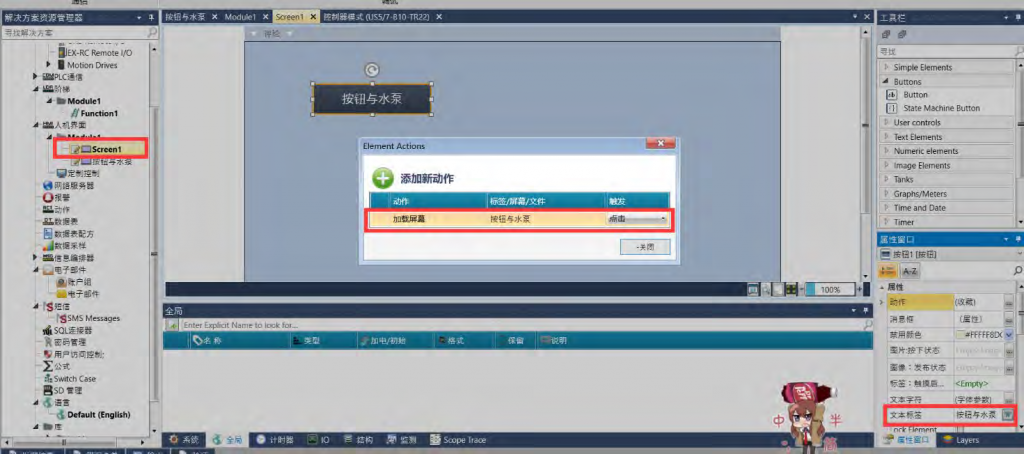

在主畫面添加一個導航按鈕,連結到 "按鈕與水汞" 畫面中,並在該畫面添加一個返回按鈕連結回主畫面。

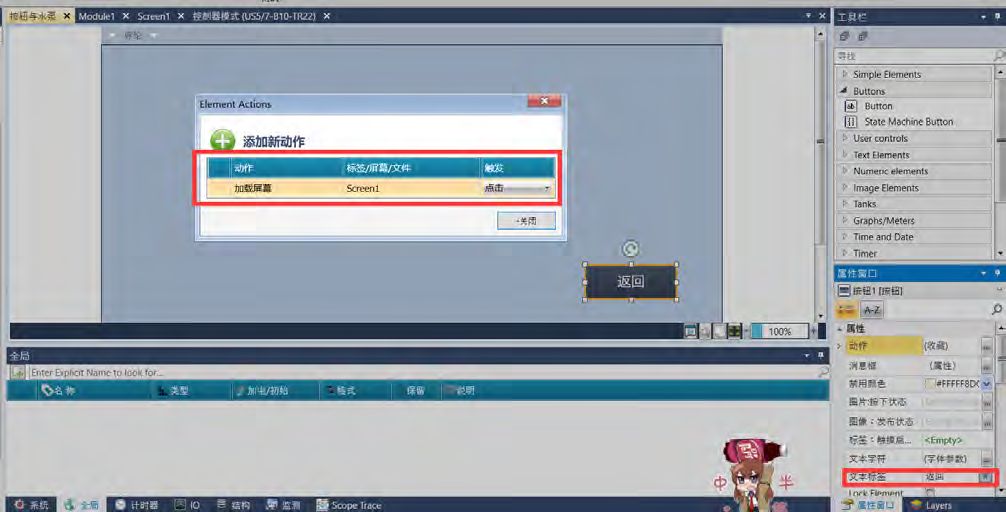

在"按鈕與水汞"畫面中添加一個按鈕 → 為這個按鈕添加一個 “加載畫面”的動作 → 將按鈕的文本標籤命名為“返回”。

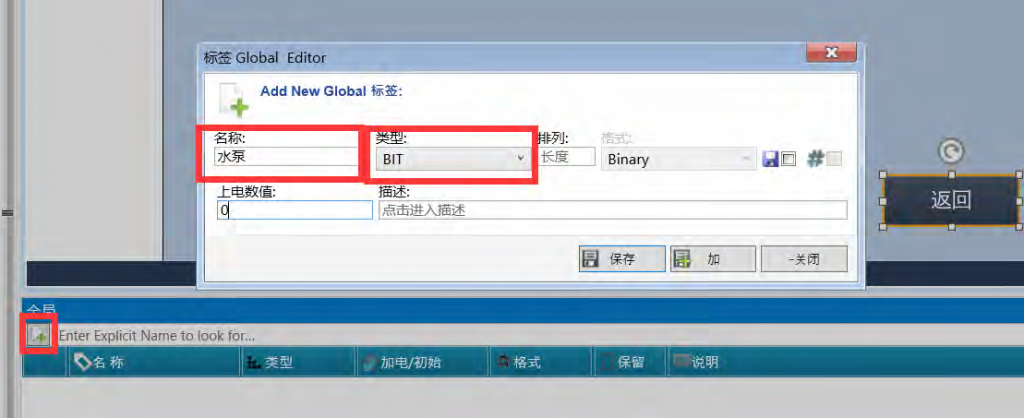

創建一個標籤 → 命名:水泵 → 類型:位(BIT)。

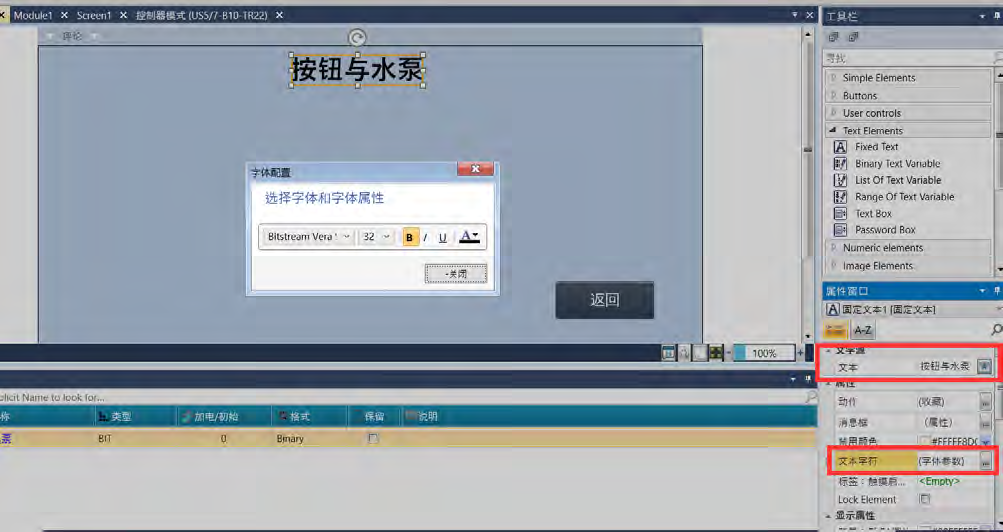

從工程導航欄中来到“ 按鈕與水汞 ”頁面 → 在右側工具蘭中找到 “Text Elements”並添加“Fixed Text”控件 → 將其文本內容重命名為 “ 按鈕與水汞 ”

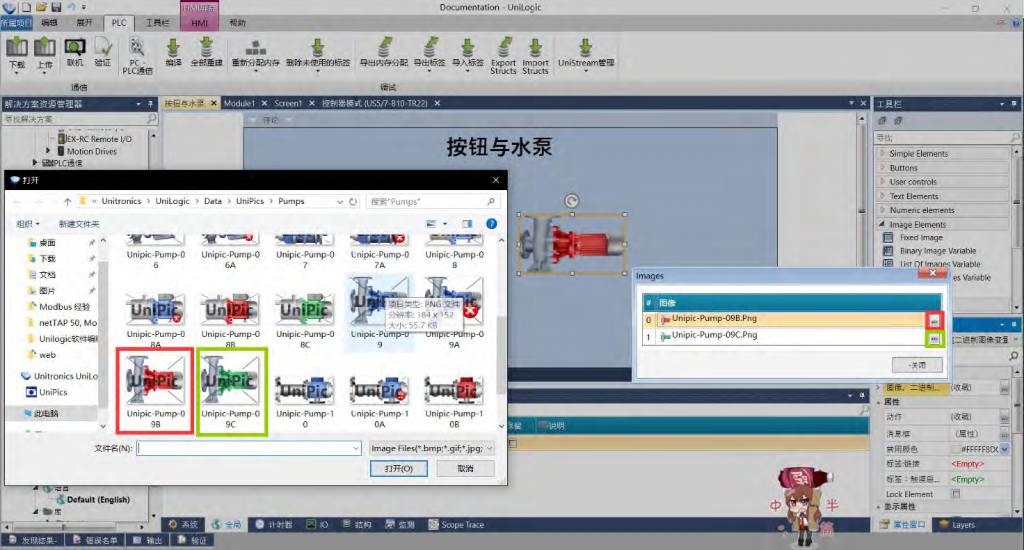

從工具欄添加一個二值圖(参考二值圖)→ 設置二值圖“0”和“1”狀態所對應的水泵圖片,Unipics默認圖庫裡就有

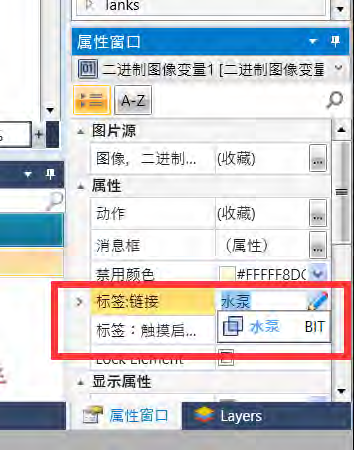

將二值圖的狀態值鏈接到剛創建的標籤“水泵”

添加控制水泵的按鈕。按鈕類型主要有三個,分為瞬時按鈕、開關按鈕以及切換按鈕。

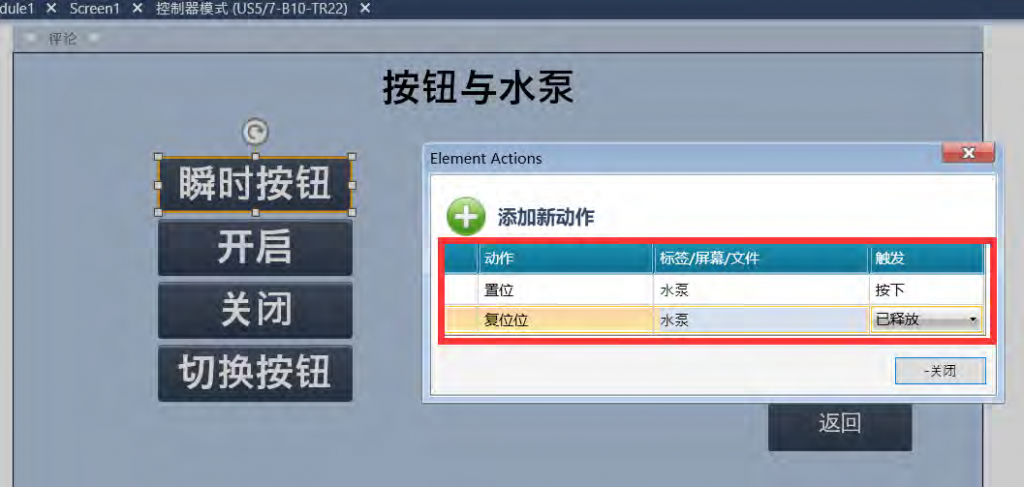

瞬時按鈕:按鈕直接控制該位標籤的通斷,按下為通,鬆開為斷。
a. 從工具欄中添加一個按鈕,將其重命名為“ 瞬時按鈕”。
b. 向這個按鈕添加兩個動作:
①:置位動作,對象為水汞變量,觸發條件為“按下”。
②:復位位動作, 對象為水汞變量 , 觸發條件為 “已釋放”

開關按鈕:總共兩個按鈕,一個按鈕控制通,一個按鈕控制斷:
a. 添加兩個按鈕,分别命名為“開啟”和“關閉”。

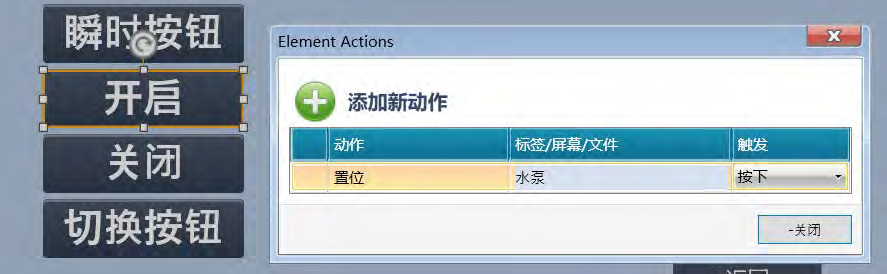

b. 向“開啟”按鈕添加置位動作,對象為水汞變量, 觸發條件為“按下”。

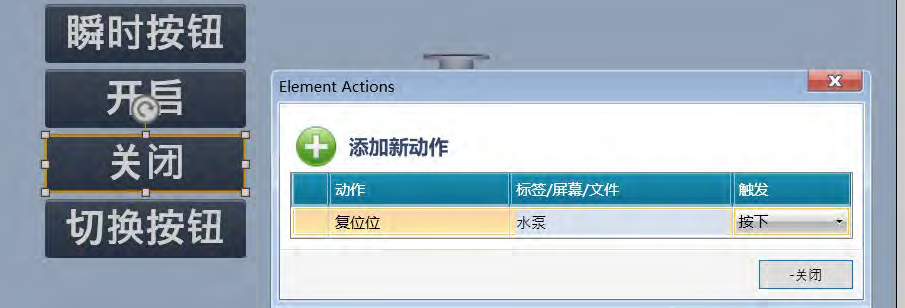

c. 向“關閉”按鈕添加復位位動作,對象為水汞變量, 觸發條件為“按下”。

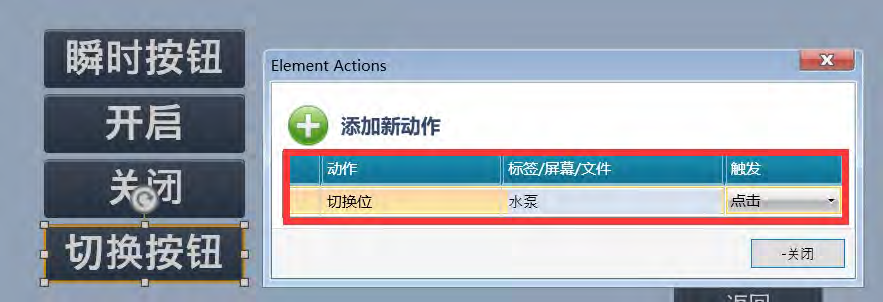

切換按鈕:一個按鈕,按一下是通,再按一下是斷:
a. 添加一个按鈕,命名為“切換按鈕”。
b. 向其添加一個切換位動作,對象為水汞變量, 觸發條件為點擊。

《總結》

在工業物聯網的浪潮之下,除了有新穎超前的思維,更要有合適高效的工具才能事半功倍!虹科攜手可靠的夥伴,並推出值得信賴的產品。虹科PLC+HMI一體機具備高效控制、搭載軟硬體巧妙結合,協助您達成工業自動化的巔峰!
