Kvaser USBcan Pro 5xHS

Kvaser USBcan Pro 5xHS

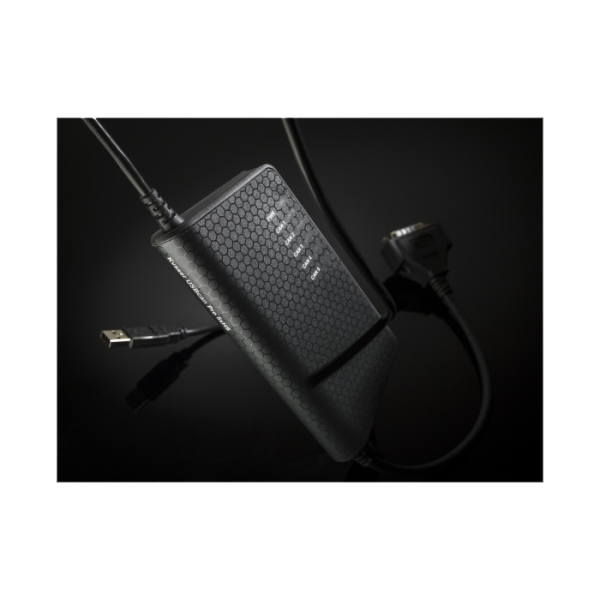

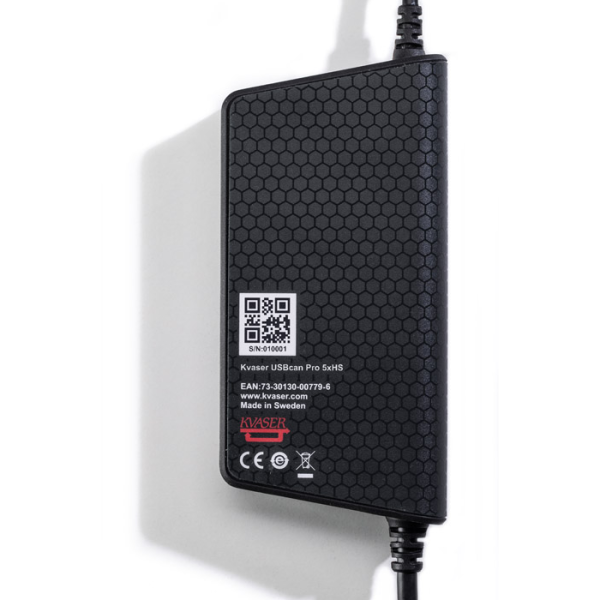

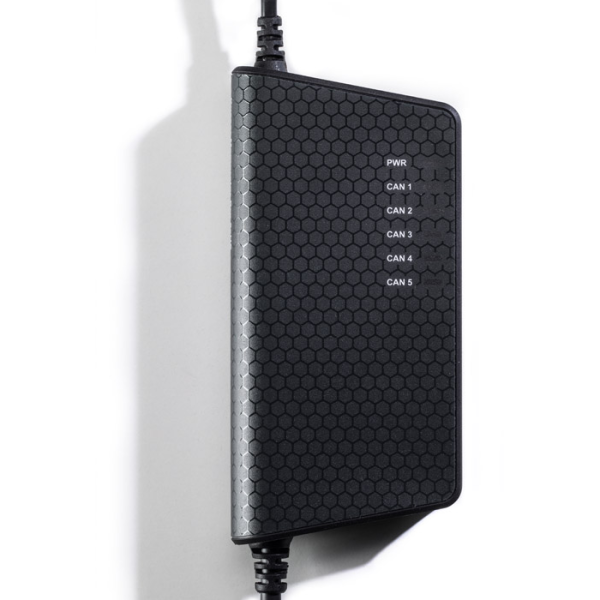

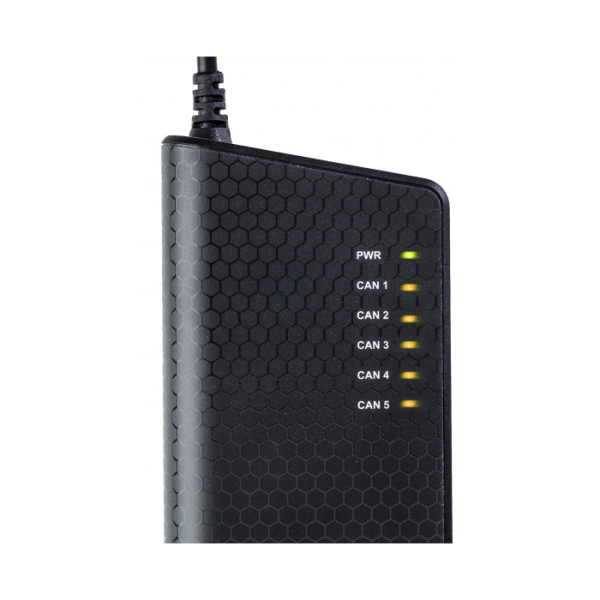

Kvaser USBcan Pro 5xHS 是一種五通道、高性能、CAN 總線接口，提供了一種快速靈活的方式將您的 PC 實時連接到多個 CAN 總線。由於所有通道都配置為高速 CAN (ISO 11898-2)，Kvaser USBcan Pro 5xHS 以高時間戳精度處理總線上標準和擴展 CAN 消息的傳輸和接收。本設備支持 CAN FD。

數據表下載

貨號: 73-30130-00779-6 分類: , , 標籤:

描述

一、描述

主要特點

  • 支持 CAN FD。
  • 快速簡便的即插即用安裝。
  • 支持 11 位（CAN 2.0A）和 29 位（CAN 2.0B 主動）標識符。
  • 電源取自 USB 總線。
  • 電流隔離。
  • 高速 CAN 連接（符合 ISO 11898-2），高達 1 Mbit/s。
  • 與 J1939、CANopen、NMEA 2000 完全兼容。
  • Kvaser MagiSync 提供連接到同一台 PC 的多個 PC 到總線接口之間的自動時間同步。
  • 支持接口模式的編程功能，例如優化協議處理、直接在接口上預過濾 CAN 消息或模擬丟失的硬件。
  • 多台設備同時操作。

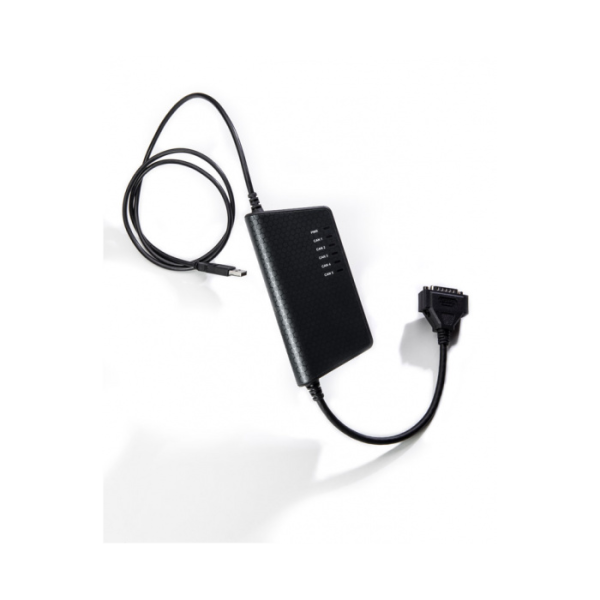

  • 五個 CAN 通道集成在一個 26 針 HD D-SUB 連接器中。

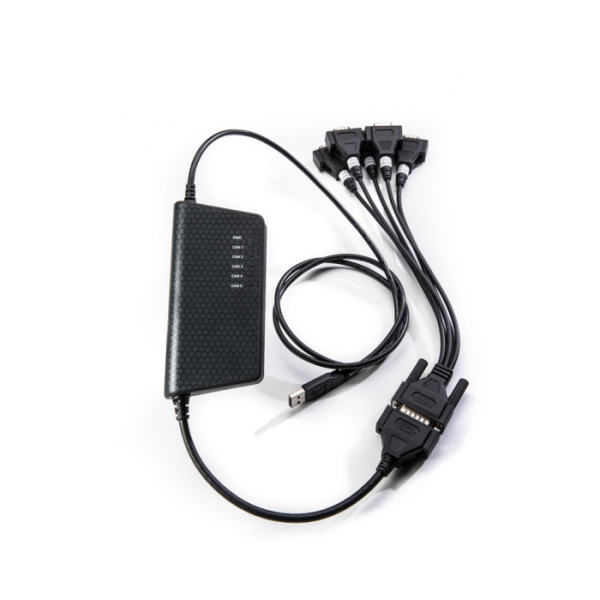

  • 包括 5 通道分支電纜。
  • 支持 SocketCAN，詳見elinux.org。



保修單

  • 2年保修期。有關詳細信息，請參閱我們的一般條件和政策。在 kvaser.com/getting-started 上註冊您的產品以獲得額外的 1 年保修延期。



支持



軟體

  • 文檔、軟體和驅動程式可以在 kvaser.com/downloads 免費下載。
  • Kvaser CANLIB SDK 是一個免費資源，其中包含為 Kvaser CAN 接口開發軟體所需的一切。包括用 C、C++、C#、Delphi 和 Visual Basic 編寫的完整文檔和許多程式示例。
  • 所有 Kvaser CAN 接口板共享一個通用的軟體 API。為一種接口類型編寫的程序將在其他接口類型上運行而無需修改！
  • J2534 應用程式編程接口可用。
  • RP1210A 應用程式編程接口可用。
  • Windows HTML 幫助和 Adob​​e Acrobat 格式的在線文檔。



二、技術規格

Bitrate 40-1000 kbps
Temp Range -40 °C to +85 °C
MATERIAL PA66
TIMESTAMP RESOLUTION (µs) 1 µs
Messages Per Second Receive 20000 mps
Messages Per Second Sending 20000 mps
Height 23 mm
Length 170 mm
Weight 150 g
Channels 5
Certificates CE, RoHS
Interfaces USB
Categories Interfaces, Hardware
Operating Systems Linux, Win 7, Win 10, Win 8
Connectors DSUB 26 or 5xDSUB 9 with co-sent splitter cable
Buffers On Board Buffer
Galvanic Isolation Yes
Error Frame Generation Yes
Error Counters Reading Yes
Silent Mode Yes
Sound No
Current Consumption Max 500mA



三、檔案下載

驅動程式

Kvaser SocketCAN 設備驅動程式

適用於 Linux 的 Kvaser SocketCAN 驅動程式，版本 V1.9.322

Kvaser Linux 驅動程式和 SDK

適用於大多數 Kvaser 設備的 Linux 驅動程式和 SDK。版本 V5.37.686

Kvaser DIADEM 驅動程式

這個免費的 National Instrument DIAdem 驅動程式支持 Kvaser 的所有 CAN 硬體。版本 V4.1.0

適用於 Windows 的 Kvaser 驅動程式

我們所有 CAN 硬件的 Windows 驅動程序。有關支持哪些 Windows 版本的信息，請查看發行說明。該軟件包還包含一個虛擬 CAN 總線驅動程序，用於在您無法訪問物理 CAN 總線時進行測試和評估。版本 V5.37.686



固件

Kvaser 固件更新工具

大多數 Kvaser 設備的固件更新工具。版本 V4.26.686



開發套件和工具

Python模塊

Canlib 模塊是 Kvaser CANlib SDK 的 Python 包裝器。版本 V1.19.205

用於 CAN 的 Kvaser LabView VI 庫

National Instrument 的 LabView 庫。所有 Kvaser CAN 硬體的版本。版本 V19.3.0

Kvaser CANlib SDK

軟體開發套件 – 為 Kvaser CAN 和 LIN 接口開發軟體所需的一切。庫、頭文件、示例程序，例如 C、C++、C#、Visual Basic 和 Delphi、文檔等。注意：您需要單獨下載並安裝相應的設備驅動程式。版本 V5.37.686



文檔

USBcan Pro 5xHS 用戶指南

版本 V3.6.210913



其他

Kvaser CANKing

免費的通用 CAN 總線監視器。它適用於 Kvaser 的所有 CAN 接口以及虛擬 CAN 總線。版本 V6.20.210
