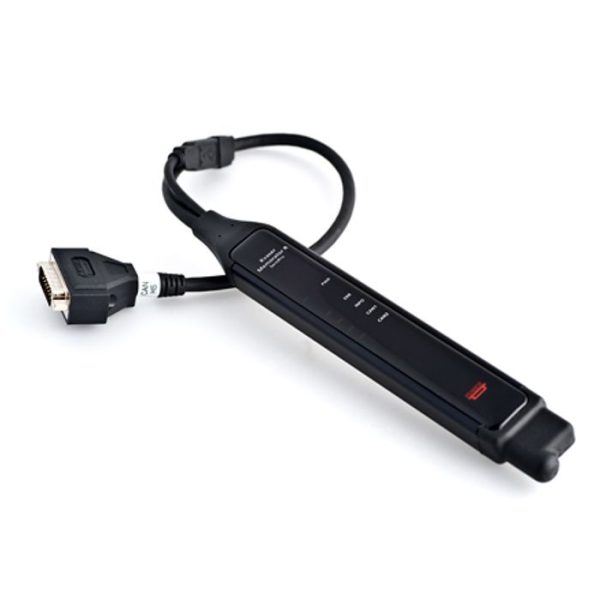

Kvaser Memorator R SemiPro

Kvaser Memorator R SemiPro 是一款先進、堅固的雙通道 CAN(控制器局域網)轉 USB 接口和獨立數據記錄器—兩種產品合二為一!為了加強設計,Kvaser 將 SD 卡焊接到 PCB 上,以確保它即使在受到振動和衝擊的情況下也能正常工作。電氣隔離和鋁製外殼完善了包裝。
在獨立模式下,該設備將數據記錄到 SD 卡,而在接口模式下,它通過 USB 將 CAN 總線連接到 PC。將此數據記錄器連接到 PC 以使用包含的 Kvaser Memorator Tools 軟體配置位元率、觸發條件和過濾器。

數據表下載

貨號: 73-30130-00490-0 分類: , , 標籤:

一、描述

1. 主要特點

  • 一種適用於桌機和筆記本電腦的設備,結合了獨立的 CAN 總線數據記錄器和 USB CAN 總線接口。
  • 快速簡便的即插即用安裝。
  • 支援 11 位 (CAN 2.0A) 和 29 位 (CAN 2.0B) 標識字。
  • CAN 消息帶有時間戳,分辨率為 2 微秒。
  • 用於 CAN 消息的大型板載 RAM 緩衝區。
  • 兩個高速 CAN 通道(符合 ISO 11898-2),10kbit/s 至 1 Mbit/s。
  • 電流隔離以保護硬體。
  • 來自 CAN 總線或 USB 端的電源。
  • 帶備用電池的內置實時(日曆)時鐘。
  • 記錄器狀態由五個外部可見 LED 指示。
  • 支援主要操作系統的驅動程式。
  • 支援 Kvaser Linx J1587。
  • IP65 級輕質鋁製外殼可防塵和防潮。

2. 過濾器

  • 連續記錄,或通過基於訊息、數據訊號值、錯誤訊息、外部觸發器的下降或上升沿和 I/O 信號創建高級觸發器來觸發記錄。
  • 前觸發器和後觸發器可用,沒有緩衝區大小限制,僅受磁盤空間限制。
  • 過濾掉要記錄的可選訊息和/或訊號。標識符可以從數據庫中選取,也可以記錄所有消息。
  • 支援通過和停止過濾器。
  • 創建計數傳遞過濾器以在枚舉發生時記錄訊息。
  • 在獨立記錄器模式下處理高達 20,000 條訊息/秒。
  • 可以驅動 LED 或蜂鳴器的外部數字輸出。
  • 啟動時間少於 250 毫秒。
  • 支援靜默模式 – 安全地記錄總線流量,而不會干擾總線分析工具的“只聽”模式。

3. 存儲卡和功能

  • 一張固定的 4GB 存儲卡。
  • 在菊鏈中設置多個設備以獲得更大的日誌記錄容量。
  • 當通過 USB 2.0 HiSpeed 連接時,通過 USB 以 1.2 MB/s 的速度上傳記錄的數據。

4. PC 中的配置軟體

  • 易於使用的圖形配置工具 – Memorator Tools。
  • CAN 控制器的配置,即位元率和過濾器。
  • 觸發條件的配置。
  • 為要存儲的訊息配置過濾器。
  • 通過 USB 上傳和下載配置。
  • 使用隨附的 Kvaser Dispatcher 軟體,可以將完整的測量設置轉換為自安裝包,發送到遠程位置以執行特定的記錄任務。

5. 保修單

  • 2年保修期。有關詳細信息,請參閱我們的一般條件和政策。在kvaser.com/getting-started 上註冊您的產品以  獲得額外的 1 年保修延期。



6. 支持



7. 軟體

  • kvaser.com/downloads 上免費下載文檔、軟體和驅動程式。
  • Kvaser CANLIB SDK 是一個免費資源,內含 Kvaser CAN 接口開發軟體所需的一切,包括用 C、C++、C#、Delphi 和 Visual Basic 編寫的完整文檔和許多程式範例。
  • 所有 Kvaser CAN 接口板共享一個通用的軟體 API。為一種接口類型編寫的程序將在其他接口類型上運行而無需修改!
  • J2534 應用程式編程接口可用。
  • RP1210A 應用程式編程接口可用。
  • Windows HTML 幫助和 Adob​​e Acrobat 格式的線上文檔。



二、技術規格

Bitrate 10-1000 kbps
Categories Hardware, Dataloggers
Certificates CE, RoHS
Channels 2
Connectors DSUB 15
Current consumption 1W
Error frame reading Yes
Error frame generation Yes
Galvanic isolation Yes
Height 20mm
Interfaces USB
Internal memory 4
Length 200mm
Material Aluminium
Messages per second receive 20000 mps
Messages per second sending 20000 mps
Os Linux, Win 7, Win 10, Win 8
Silent mode Yes
Sound No
Temp range -40 °C to +85 °C
Timestamp resolution(µs) 2 µs
Weight 190g



三、下載

1. 驅動程式

Kvaser SocketCAN Device Drivers

適用於Linux的Kvaser SocketCAN 驅動程式。版本V1.9.322

Kvaser Linux Drivers and SDK

適用於大多數 Kvaser 設備的 Linux 驅動程式和 SDK。版本V5.37.686。

Kvaser DIADEM driver

此款免費的 National Instrument DIAdem 驅動程式支援 Kvaser 的所有 CAN 硬體。版本 V4.1.0。

Kvaser Drivers for Windows

Kvaser 所有 CAN 硬體的 Windows 驅動程式。有關支持哪些 Windows 版本的信息,請查看發行說明。該軟體包含一個虛擬 CAN 總線驅動程式,用於在您無法連接物理 CAN 總線時進行測試和評估。版本V5.37.686。



2. 開發套件和工具

Linux SDK library

Linux SDK 庫。版本 V5.37.686。

Kvaser LabView VI Library for CAN

National Instrument 的 LabView 庫。所有 Kvaser CAN 硬體的版本。版本 V19.3.0。

Kvaser CANlib SDK

軟體開發套件—為 Kvaser CAN 和 LIN 接口開發軟體所需的一切。資料庫、標頭檔案、示例程序,例如 C、C++、C#、Visual Basic 和 Delphi、文件等。注意:您需要單獨下載並安裝相應的設備驅動程式。版本 V5.37.686。

Python module

Canlib 模塊是 Kvaser CANlib SDK 的 Python 包裝器。版本 V1.19.205。



3. 文件

Kvaser Memorator R SemiPro Users Guide

Memorator R SemiPro 使用指南。版本 V6.3.210913。

Kvaser Memorator Professional Trigger Guide

Kvaser Memorator Professional 的 Kvaser Memorator 工具簡介。V2.0.0版本。

Kvaser Database Editor Users Guide

Kvaser 數據庫編輯器使用指南。V2.0.0版本。

Kvaser Memorator Tools Introduction

Kvaser Memorator Professional 的 Kvaser Memorator 工具簡介。版本 V1.0.0。



4. 其他

Kvaser CANKing

免費的通用 CAN 總線監視器。它適用於 Kvaser 的所有 CAN 接口以及虛擬 CAN 總線。版本 V6.20.210。

Kvaser Database Editor 3

Kvaser 數據庫編輯器 3 (candbfd)。版本 V3.16.686。

Kvaser Memorator Tools

Kvaser Memorator Professional、Kvaser Memorator 和 Kvaser Memorator Light 的記錄器設置和配置程式。版本 V4.25.686。
