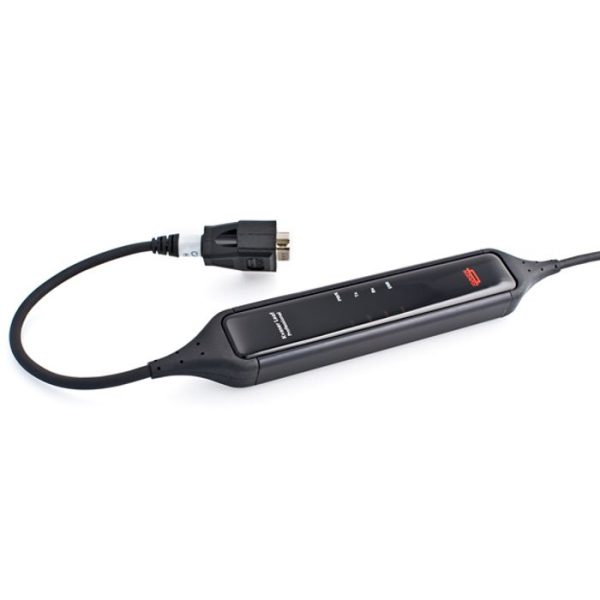

Kvaser Leaf Professional Rugged HS

Kvaser Leaf Professional Rugged 是一種用於 CAN 的單通道、高性能、USB 接口。憑藉 IP65 防護等級的鋁製外殼,它可以輕鬆連接您的 PC 和 CANbus 網絡。包括 Kvaser 的專利 MagiSync 功能,用於同步時間戳,以及用於防止電壓尖峰的電流隔離。

數據表下載

貨號: 73-30130-00509-9 分類: , , 標籤:

描述

一、描述

1. 主要特點

  • IP65 級輕質鋁製外殼。
  • 通過 Kvaser MagiSync™ 在幾個配備 Kvaser MagiSync 的接口之間自動和準確的時間同步。該技術解決方案是獨一無二的,並由 Kvaser 申請專利。
  • 支援 11 位(CAN 2.0A)和 29 位(CAN 2.0B 主動)標識符。
  • 支援分析工具的靜默模式。
  • 低功耗。
  • 優異的 EMC 性能。
  • 適用於極端環境的聚氨酯電纜。
  • CAN 總線驅動器級的電流隔離以保護硬體。
  • 100% 相容使用 Kvaser 的 CANlib 為所有 Kvaser 硬體編寫的應用程式。
  • 配備一根 110 厘米(44 英寸)長的 USB 電纜和一根 30 厘米(12 英寸)長的 CAN 電纜。
  • 使用 9 針 D-SUB 連接器連接 CAN 總線。
  • 專為 USB 2.0 設計,向後相容 USB 1.1。
  • 快速簡便的即插即用安裝。



2. 保修單

  • 2年保修期。有關詳細信息,請參閱我們的一般條件和政策。在kvaser.com/getting-started 上註冊您的產品以  獲得額外的 1 年保修延期。



3. 支持

  • 通過聯繫support@hongtronics.com獲得所有產品的免費技術支援。



4. 軟體

  • kvaser.com/downloads 上免費下載文檔、軟體和驅動程式。
  • Kvaser CANLIB SDK 是一個免費資源,內含 Kvaser CAN 接口開發軟體所需的一切,包括用 C、C++、C#、Delphi 和 Visual Basic 編寫的完整文檔和許多程式範例。
  • 所有 Kvaser CAN 接口板共享一個通用的軟體 API。為一種接口類型編寫的程序將在其他接口類型上運行而無需修改!
  • J2534 應用程式編程接口可用。
  • RP1210A 應用程式編程接口可用。
  • Windows HTML 幫助和 Adob​​e Acrobat 格式的線上文檔。



二、技術規格

bitrate 5-1000 kbps
categories Interface, Hardware
certificates CE, RoHS
channels 1
connectors DSUB 9
current consumption Typical 70mA
error counters generation Yes
error frame generation Yes
galvanic isolation Yes
height 20mm
interfaces USB
length 200mm
material Aluminum
messages per second receive 20000 mps
messages per second sending 20000 mps
os Linux, Win 7, Win 10, Win 8
silent mode Yes
sound Yes
temp range -40 °C to +85 °C
timestamp resolution(µs) 1 µs
weight 150g



三、下載

1. 驅動程式

Kvaser SocketCAN Device Drivers

適用於Linux的Kvaser SocketCAN 驅動程式。版本V1.9.322

Kvaser Linux Drivers and SDK

適用於大多數 Kvaser 設備的 Linux 驅動程式和 SDK。版本V5.37.686。

Kvaser DIADEM driver

此款免費的 National Instrument DIAdem 驅動程式支援 Kvaser 的所有 CAN 硬體。版本 V4.1.0。

Kvaser Drivers for Windows

Kvaser 所有 CAN 硬體的 Windows 驅動程式。有關支持哪些 Windows 版本的信息,請查看發行說明。該軟體包含一個虛擬 CAN 總線驅動程式,用於在您無法連接物理 CAN 總線時進行測試和評估。版本V5.37.686。



2. 韌體

Kvaser Firmware Update Tool

大多數 Kvaser 設備的韌體更新工具。版本 V4.26.686。



3. 開發套件和工具

Kvaser LabView VI Library for CAN

National Instrument 的 LabView 庫。所有 Kvaser CAN 硬體的版本。版本 V19.3.0。

Python module

Canlib 模塊是 Kvaser CANlib SDK 的 Python 包裝器。版本 V1.19.205。

Kvaser CANlib SDK

軟體開發套件—為 Kvaser CAN 和 LIN 接口開發軟體所需的一切。資料庫、標頭檔案、示例程序,例如 C、C++、C#、Visual Basic 和 Delphi、文件等。注意:您需要單獨下載並安裝相應的設備驅動程式。版本 V5.37.686。



4. 文件

Kvaser Leaf  User Guide

Kvaser Leaf 使用指南。版本 V16.4.210913。

Kvaser Leaf 安裝指南。版本 V4.1.0。



5. 其他

Kvaser CANKing

免費的通用 CAN 總線監視器。它適用於 Kvaser 的所有 CAN 接口以及虛擬 CAN 總線。版本 V6.20.210。
