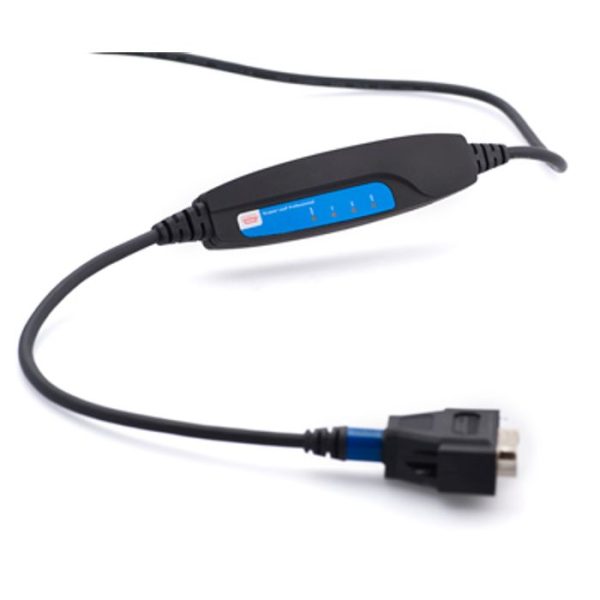

Kvaser Leaf Professional LIN

Kvaser Leaf Professional LIN 提供了一種將 PC 與 LIN 總線設備連接的簡單方法。與 LIN 1.3 和 2.x 相容,Kvaser Leaf Professional LIN 結合了高級功能,例如錯誤處理、分析工具的靜默模式,以及與使用 Kvaser 的 LINlib 為所有 Kvaser 硬體編寫的應用程式 100% 相容。

數據表下載

貨號: 73-30130-00269-2 分類: , , 標籤:

一、描述



1. 主要特點

  • 支援 LIN 1.3 和 2.x
  • 100% 相容使用 KVASER 的 LINlib 為所有 Kvaser 硬體編寫的應用程式。
  • 出色的錯誤處理。
  • 支持分析工具的靜默模式。
  • 低功耗。
  • 優異的 EMC 性能。
  • 適用於極端環境的聚氨酯電纜。
  • LIN 總線驅動器級的電流隔離以保護硬體。
  • 配備一根 110 厘米(44 英寸)長的 USB 電纜和一根 30 厘米(12 英寸)長的 LIN 電纜。
  • 使用 9 針 D-SUB 連接器連接 LIN 總線。
  • 專為 USB 2.0 設計,向後相容 USB 1.1。
  • 快速簡便的即插即用安裝。
  • 支持 SocketCAN,詳見 elinux.org  。
  • 可以通過標準 USB 集線器連接幾乎無限數量的 Kvaser Leaf,以便在一台 PC 上同時使用。



2. 保修單

  • 2年保修期。有關詳細信息,請參閱我們的一般條件和政策。在kvaser.com/getting-started 上註冊您的產品以  獲得額外的 1 年保修延期。



3. 支援



4. 軟體



二、技術規格

bitrate 1-20 kbps
categories Interface, Hardware
certificates CE, RoHS
channels 1
connectors DSUB 9
current consumption Typical 70mA
error counters generation No
error frame generation No
galvanic isolation Yes
height 20mm
interfaces USB
length 100mm
material Glass Fiber Reinforced PA6
os Linux, Win 7, Win 10, Win 8
silent mode No
sound Yes
temp range -40 °C to +85 °C
timestamp resolution(µs) 1 µs
weight 100g



三、下載

1. 驅動程式

Kvaser SocketCAN Device Drivers

適用於Linux的Kvaser SocketCAN 驅動程式。版本V1.9.322

Kvaser Linux Drivers and SDK

適用於大多數 Kvaser 設備的 Linux 驅動程式和 SDK。版本V5.37.686。

Kvaser Drivers for Windows

Kvaser 所有 CAN 硬體的 Windows 驅動程式。有關支持哪些 Windows 版本的信息,請查看發行說明。該軟體包含一個虛擬 CAN 總線驅動程式,用於在您無法連接物理 CAN 總線時進行測試和評估。版本V5.37.686。



2. 韌體

Kvaser Firmware Update Tool

大多數 Kvaser 設備的韌體更新工具。版本 V4.26.686。

Kvaser LIN Firmware

Kvaser Leaf LIN 和 Kvaser DRVlin 韌體升級。版本 V3.3.33。



3. 開發套件和工具

Kvaser LabView VI Library for CAN

National Instrument 的 LabView 庫。所有 Kvaser CAN 硬體的版本。版本 V19.3.0。

Python module

Canlib 模塊是 Kvaser CANlib SDK 的 Python 包裝器。版本 V1.19.205。

Kvaser CANlib SDK

軟體開發套件—為 Kvaser CAN 和 LIN 接口開發軟體所需的一切。資料庫、標頭檔案、示例程序,例如 C、C++、C#、Visual Basic 和 Delphi、文件等。注意:您需要單獨下載並安裝相應的設備驅動程式。版本 V5.37.686。



4. 文件

Kvaser Leaf  Users Guide

Leaf Light v2 使用指南。版本 V16.4.210913。

Kvaser Leaf Installation Guide

Kvaser Leaf 安裝手冊。Version V4.1.0。

5. 其他

XTM, Free LIN Viewer

免費的 LIN 總線查看器。此演示版本僅在從機模式下運行,並且僅監控 LIN 總線。與 Kvaser Leaf Professional LIN 和 Hybrid 系列產品配合使用。版本 V3.8.36
