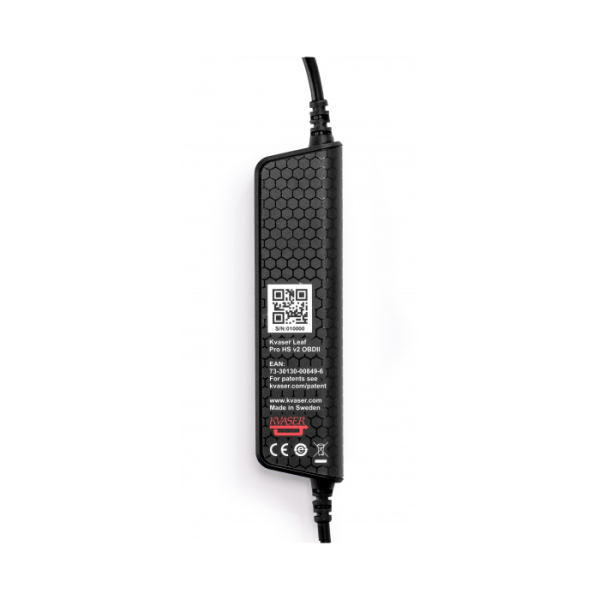

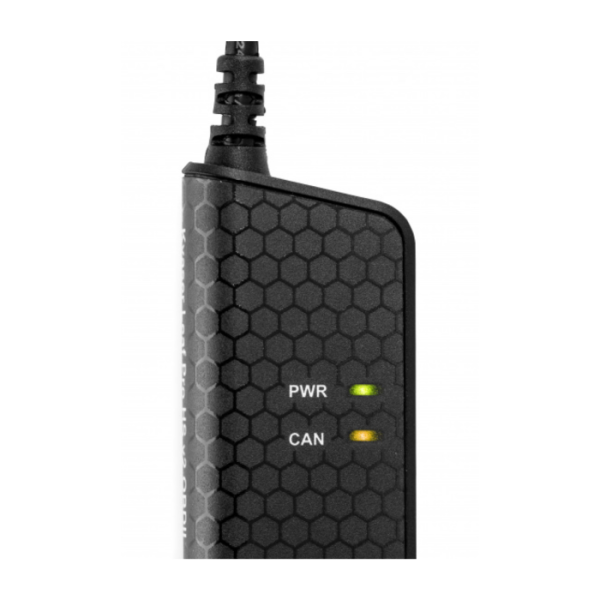

Kvaser Leaf Pro HS v2 OBDII

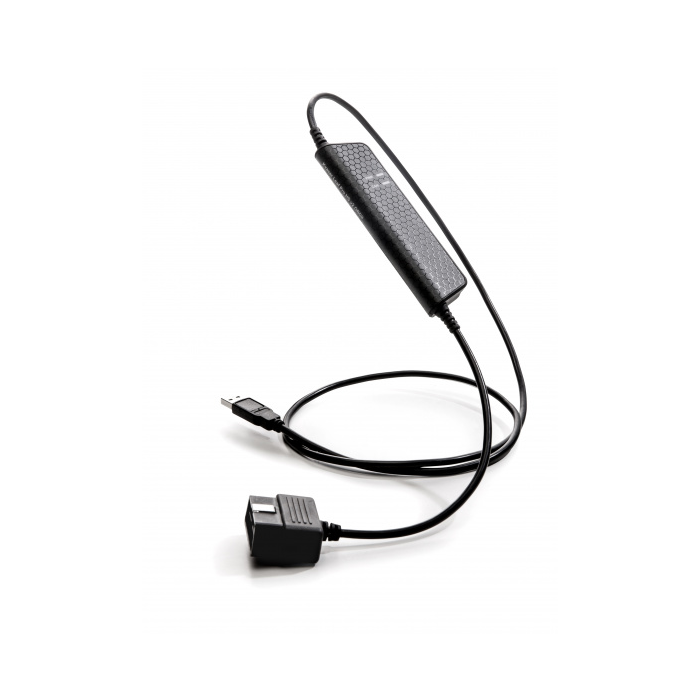

Kvaser Leaf Pro HS v2 OBDII 是 Leaf 系列的升級版,它為用戶帶來了可編程性,以及具有靈活數據速率的 CAN (CAN FD)。Kvaser 的 Pro 版本擁有滿足 CAN FD 幀需求的高傳輸能力。它還支持使用 Kvaser 的 t 編程語言進行定制。例如,用戶可以在程序中運行以加速文件傳輸協議或通過生成流量和處理協議來模擬 ECU 和其他設備。該型號具有 16 針OBDII連接器,但也可提供帶有標準 9 針 DSUB 的版本。有關詳細信息,請參閱 Kvaser Leaf Pro HS v2。

數據表下載

貨號: 73-30130-00849-6 分類: , , 標籤:

一、描述

1. 主要特點

  • 支持 CAN FD。
  • 快速簡便的即插即用安裝。
  • 支持 11 位(CAN 2.0A)和 29 位(CAN 2.0B 主動)標識符。
  • 電源取自 USB 總線。
  • 電流隔離。
  • 高速 CAN 連接(符合 ISO 11898-2),高達 1 Mbit/s。
  • 與 J1939、CANopen、NMEA 2000 和 DeviceNet 完全兼容。
  • Kvaser MagiSync 提供連接到同一台 PC 的多個 PC 到總線接口之間的自動時間同步。
  • 支持接口模式的編程功能,例如優化協議處理、直接在接口上預過濾 CAN 消息或模擬丟失的硬件。
  • 多台設備同時操作。



2. 保修單

  • 2年保修期。有關詳細信息,請參閱我們的一般條件和政策。在kvaser.com/getting-started 上註冊您的產品以  獲得額外的 1 年保修延期。



3. 支持



4. 軟體

  • kvaser.com/downloads 上免費下載文檔、軟體和驅動程式。
  • Kvaser CANLIB SDK 是一個免費資源,內含 Kvaser CAN 接口開發軟體所需的一切,包括用 C、C++、C#、Delphi 和 Visual Basic 編寫的完整文檔和許多程式範例。
  • 所有 Kvaser CAN 接口板共享一個通用的軟體 API。為一種接口類型編寫的程序將在其他接口類型上運行而無需修改!
  • J2534 應用程式編程接口可用。
  • RP1210A 應用程式編程接口可用。
  • Windows HTML 幫助和 Adob​​e Acrobat 格式的線上文檔。



二、技術規格

bitrate 40-1000 kbps
categories Interfaces, Hardware, CAN
certificates CE, RoHS
channels 1
connectors OBD-II /J1962
current consumption Max 195mA
error counters reading Yes
error frame generation Yes
galvanic isolation Yes
height 17mm
interfaces USB
length 165mm
material PA66
messages per second receive 20000 mps
messages per second sending 20000 mps
os Linux, Win 7, Win 10, Win 8
silent mode Yes
sound No
temp range -40 °C to +85 °C
timestamp resolution(µs) 1 µs
weight 120g

三、下載

1. 驅動程式

Kvaser SocketCAN Device Drivers

適用於Linux的Kvaser SocketCAN 驅動程式。版本V1.9.322

Kvaser Linux Drivers and SDK

適用於大多數 Kvaser 設備的 Linux 驅動程式和 SDK。版本V5.37.686。

Kvaser DIADEM driver

此款免費的 National Instrument DIAdem 驅動程式支援 Kvaser 的所有 CAN 硬體。版本 V4.1.0。

Kvaser Drivers for Windows

Kvaser 所有 CAN 硬體的 Windows 驅動程式。有關支持哪些 Windows 版本的信息,請查看發行說明。該軟體包含一個虛擬 CAN 總線驅動程式,用於在您無法連接物理 CAN 總線時進行測試和評估。版本V5.37.686。



2. 韌體

Kvaser Firmware Update Tool

大多數 Kvaser 設備的韌體更新工具。版本 V4.26.686。



3. 開發套件和工具

Kvaser LabView VI Library for CAN

National Instrument 的 LabView 庫。所有 Kvaser CAN 硬體的版本。版本 V19.3.0。

Python module

Canlib 模塊是 Kvaser CANlib SDK 的 Python 包裝器。版本 V1.19.205。

Kvaser CANlib SDK

軟體開發套件—為 Kvaser CAN 和 LIN 接口開發軟體所需的一切。資料庫、標頭檔案、示例程序,例如 C、C++、C#、Visual Basic 和 Delphi、文件等。注意:您需要單獨下載並安裝相應的設備驅動程式。版本 V5.37.686。



4. 文件

Kvaser Leaf Pro HS v2 Users Guide

Leaf Light v2 使用指南。版本 V12.4.210913。



5. 其他

Kvaser CANKing

免費的通用 CAN 總線監視器。它適用於 Kvaser 的所有 CAN 接口以及虛擬 CAN 總線。版本 V6.20.210。
