【LIN 總線工具】Benz GLS 車型 LIN 氛圍燈測試

一、應用背景

Benz GLS 車型部分氛圍燈採用 LIN 總線通訊形式進行控制,透過主控制器即主節點對各氛圍燈模塊進行節點分配與控制,達到點亮多個氛圍燈模塊及變換顏色等功能。

二、使用的產品方案:Babylin-RM-III

主要作用:使用 Babylin-RM-III 模擬為 LIN 主節點,透過節點分配、自動尋址等功能,控制氛圍燈的點亮、顏色變換及功能循環等內容。另外利用 Babylin-RM-III 的 Digital Input 進行各個功能觸發操作,最終離線脫離上位機軟體運行。

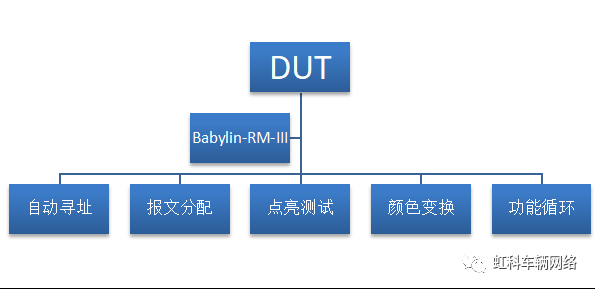

三、應用架構圖

應用過程與方法

硬體按對應方式連接好線路,線路連接如圖;

軟體上配置腳本 SDF 文件:

首先配置自動尋址功能,將各個氛圍燈節點分配 NAD;

其次分配報文,將各個節點的控制與反饋報文 ID 進行分配;

然後根據通訊協議,設置點亮氛圍燈的控制訊號;

然後設置顏色變換及功能循環等內容;

最後配置 Baby-LIN 離線功能及 Event 功能,即分配 Digital Input 觸發各個配置項。

配置完成並成功將 SDF 刷寫進 Baby-LIN-RM-III 後,便可透過上位機如 PLC 給出 Input 訊號等觸發方式,進行各功能的檢測。

四、方案成果

1. PLC 給 DIN1 一個上升沿電平跳變後,各個氛圍燈完成節點 NAD 地址分配;

2. 隨後給 DIN2 一個觸發後,氛圍燈完成報文 ID 分配;

3. 給 DIN3 一個觸發後,點亮氛圍燈;

4. 給 DIN4 一個觸發後,開啟氛圍燈顏色變換;

5. 給 DIN5 一個觸發後,循環執行氛圍燈各顏色亮滅燈功能。

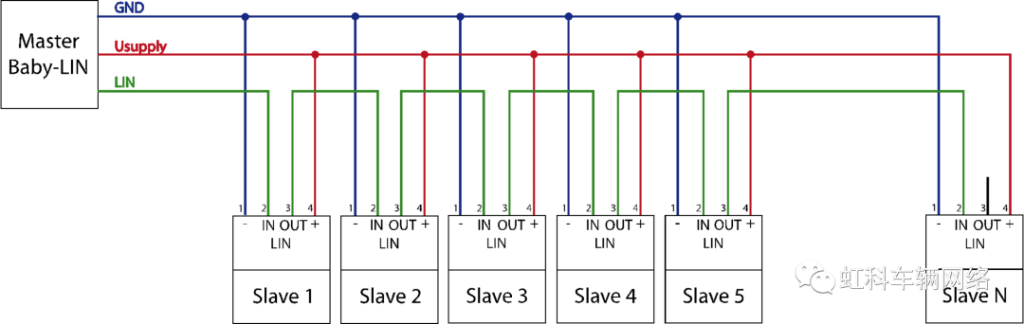

硬體連接草圖

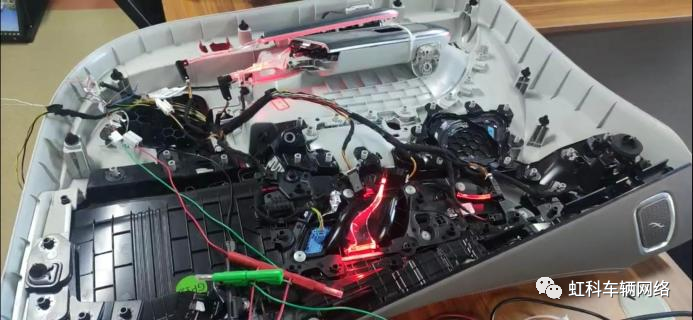

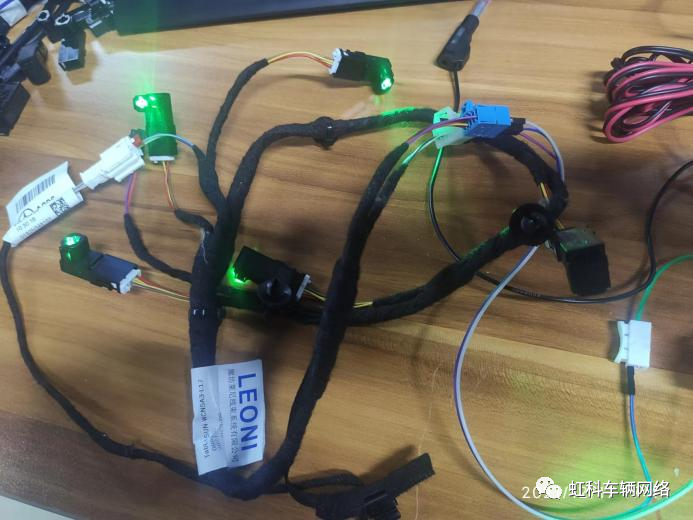

氛圍燈實測圖
