基於虹科PCAN-PCI卡實現CT醫療設備的數據採集與裝置控制

傳統CT醫療設備各控制部件之間的信息交換均採用電纜直接連接的方法,在簡單系統中,這種直接連接電纜的方法無可厚非,但隨著CT診斷設備的快速發展,現代醫療行業日益增長的數據採集與控制需求,這樣的簡單佈線已不再能使當下CT設備有良好的的抗干擾能力與電器性能等。CAN總線技術在醫學上的歷史始於許多年前,將CAN卡應用於CT系統,不僅能夠簡化現場佈線,節約材料,還能提高系統的抗干擾能力,節約成本的同時,也能使醫務人員在遠端安全區域內操作CT機,減少X射線的輻射。

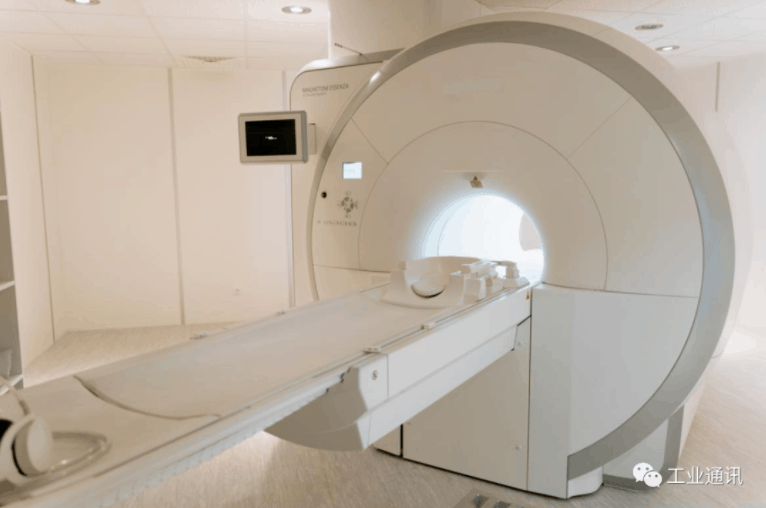

圖(一) CT醫療設備

CT醫療設備所面臨的挑戰

對於診斷CT 設備,由於設備工作現場X 線輻射的存在,操作人員除完成必要的擺位工作外,必須盡可能在遠端安全區域內實現對現場數據的採集和設備的控制,以避免受到放射性傷害。正因為具有這一特殊應用要求,PC 機與控制對象間有一定的距離。在傳統控制條件下,如果要求計算機對掃描裝置的30 路開關量信號進行控制,計算機內嵌入式闆卡必須與控制單元通過30 芯以上的電纜進行連接,進而對掃描裝置進行控制。這樣一來,現場的信號線過多,會導致安裝繁瑣,調試不方便,且傳統的控制系統中採用RS232 通訊模式,接口使用非平衡發送器和接收器,兩個傳輸方向只有一個信號地,所以電器性能不佳,抗干擾能力差。

基於虹科PCAN卡的CT醫療設備系統

 採用CAN總線控制連接,只需要計算機通過虹科PCAN-PCI卡出來的兩根信號線(CAN+,CAN-) 與掃描裝置連接進行通訊。這樣,與原系統對照,在與掃描裝置通訊控制中即可節省30 根線。同理,分佈控制單元越多,成本越節約。我們採用具有平衡發送和差分接收通訊模式,因此具有抑制共模干擾的能力,加上收發器具有高的靈敏度,傳輸信號距離遠,也提高了系統抗干擾能力。

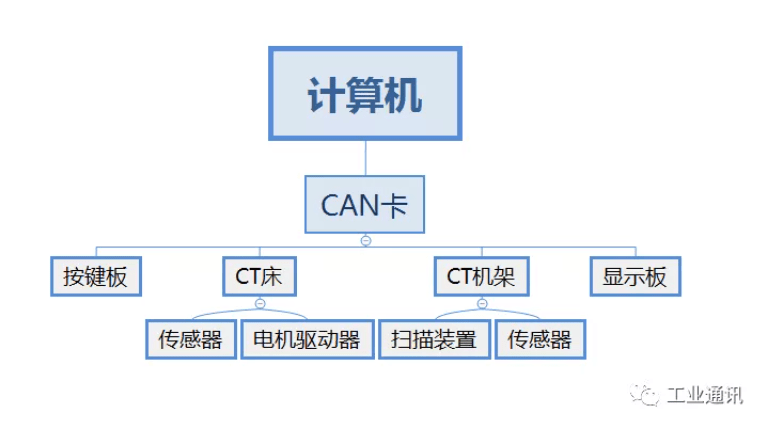

圖(二) 系統結構框圖

虹科PCAN-PCI卡的關鍵特性

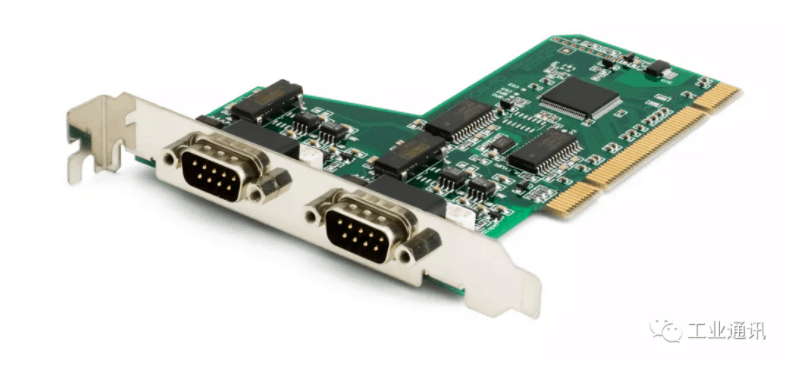

圖(三) PCAN-PCI卡

關鍵特性

 PCAN-PCI卡可將具有PCI插槽的PC集成到CAN網絡中。

該卡有單通道或兩通道版本。

採用光解耦版本,在PC和CAN端之間可確保高達500V的電流隔離。

提供了CAN監視器Windows PCAN-View和編程接口PCAN-Basic。

擴展的工作溫度範圍從-40到85°C

總結

通過虹科PCAN-PCI卡實現實時CT醫療設備的數據採集與裝置控制,不僅可以簡化佈線,節約成本,也可以滿足系統電器性能,提高抗干擾能力,在遠距離的情況下,使醫護人員少受X射線輻射同時精准採集數據、控制設備。目前國內外已有不少廠商採用PCAN接口卡升級自家的醫療設備,如您也想更進一步了解PCAN接口卡,請聯繫虹科獲取產品資料和試用機會。
