宏虹車用總線CAN FD接口且可配置的溫度採集模塊

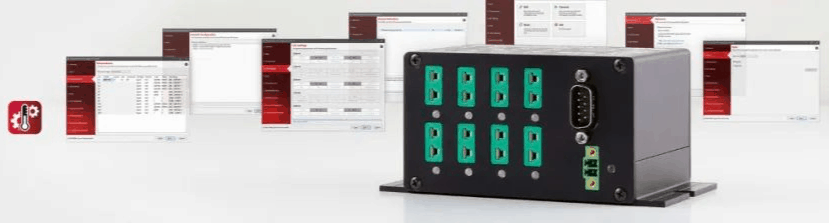

圖(一) MU-Thermocouple1 CAN  FD外觀圖

隨著CAN FD應用的越來越廣泛，PCAN也在不斷的進行著更新換代。今天給大家介紹的是支持CAN FD的一個溫度採集模塊，PEAK已經將MU-Thermocouple1 CAN升級成了MU-Thermocouple1 CAN FD，且原來的溫度採集模塊MU-Thermocouple1 CAN已不再出售。

  1. 產品簡介

MU-Thermocouple1 CAN FD,熱電偶測量模塊可實現採集、預處理熱電偶測量數據並通過CAN FD傳輸。具有8 路溫度測量連接通道，根據不同的產品版本，可選用不同的溫度範圍(T、K、J)的型號。溫度的獲取可使用攝氏，華氏，或開爾文並使用獨立刻度和誤差設置。所測量的數據由CAN FD或傳統CAN傳輸。

數據處理、消息傳輸和LED 指示可由免費的Windows軟件Thermocouple FD Configuration配置。計算機上創建的配置通過CAN總線傳輸到MU-Thermocouple1 CAN FD設備內，並以一個獨立的CAN節點運行。多個Thermocouple FD Configuration設備可通過一條CAN總線獨立配置。

2. 技術規格

  • 8個微型插座用於熱電偶類型J、K、和T(根據訂貨時的裝配)
  • 4個電氣隔離測量模塊，每個模塊帶2個相同類型的熱電偶插座
  • 測量範圍:
    • J: -210 至+1121 °C
    • K: -200 至+1370 °C
    • T: -2​​00 至+400 °C
  • 測量精度: 0.2 % 或1K
  • 參考傳感器精度:常規±0.5 K、最大±1.0 K（ +25 °C 環境溫度下）
  • 溫度數據分辨率：1/16 °C
  • 高速CAN連接(ISO 11898-2) 用於數據傳輸和配置
    • 符合CAN 2.0 A/B 和FD規範
    • CAN FD數據段（最大64字節）波特率：25 kbit/s 至10 Mbit/s
    • CAN 波特率：25 kbit/s 至1 Mbit/s
    • NXP TJA1044GT CAN 收發器
    • 電氣隔離達到500 V
  • 多個LED用於顯示通道及供電
  • 經由Windows軟件Thermocouple FD Configuration進行配置
  • 鋁合金外殼帶有安裝法蘭或者可選DIN導軌安裝
  • 供電電壓8 -30 V
  • 超寬工作溫度範圍：-40 至85 °C

3. 使用要求

對於供電：

12V直流電源(8至30v也適用)，通過配套的連接器連接。

對於配置（通過CAN）：

  • 一台電腦，系統為Windows 10，8.1（32或64位）
  • 配置軟件Thermocouple FD Configuration
  • 需要一個PCANUSB或者同類的PCAN卡
  • PCAN卡與溫度模塊已實現CAN連接。(CAN總線兩端並聯120歐的終端電阻)

4. 引腳連接和LED狀態

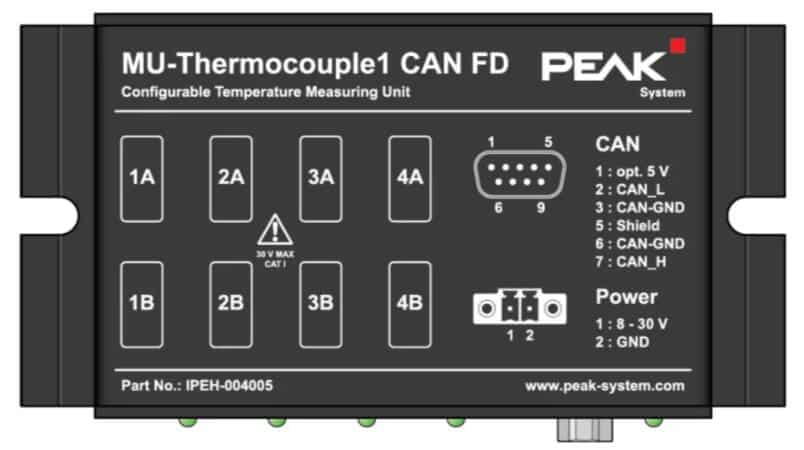

圖(二) 產品俯視圖

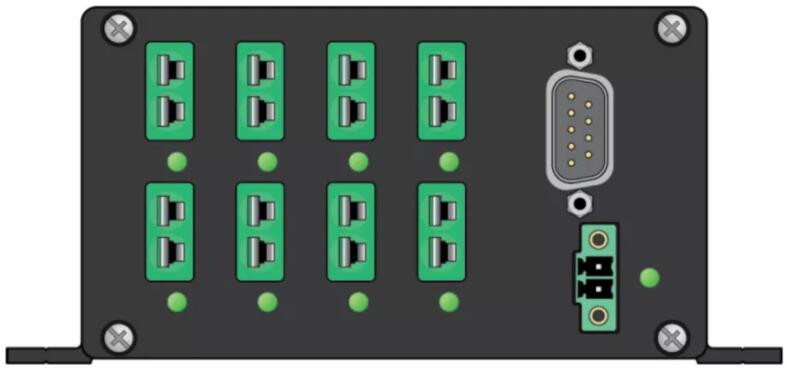

圖(三) 產品正視圖

4.1 電源供電插座

溫度模塊工作電源是直流12V，範圍可在8-30V，連接插座（Phoenix Contact MC1 ,5/2-STF-3,81）的正負極可參看模塊面板標識。

4.2 CAN接口（FD）

一路高速CAN接口基於ISO 11898-2的DB9類型，引腳分配符合CiA® 303-1標準。在外部連接CAN總線時CANH與CANL終端皆需並聯120歐的終端電阻。對於特殊應用，可以激活內部電阻。

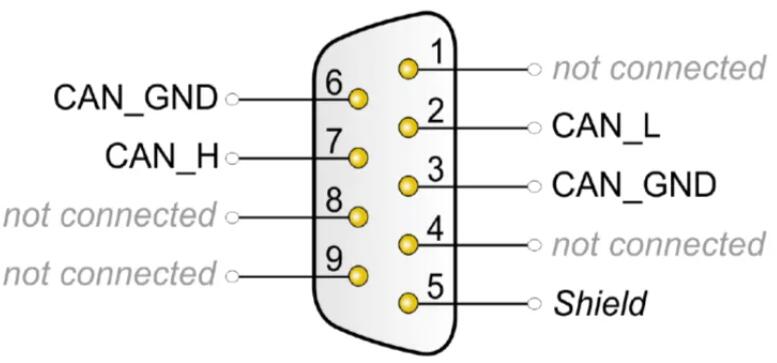

圖(四) 引腳分佈圖

4.3 熱電偶插座

熱電偶連接端子是2個引腳的Mini連接頭，基於DIN EN 50212。插座依照IEC 60584-1標準的顏色顯示使用的熱電偶類型。由於熱電偶連接器上的針腳大小不同，因此可以確保反向極性保護。如下是熱電偶插座端口示意圖：

MU-Thermocouple1 CAN FD熱電偶測量模塊支持如下類型的熱電偶:

類型顏色(IEC 60584-1)溫度範圍
J黑色-210~+1121℃
K綠色-200~+1370℃
T棕色-200~+400℃
注意：如果連接錯誤的熱電偶類型會導致測試錯誤。

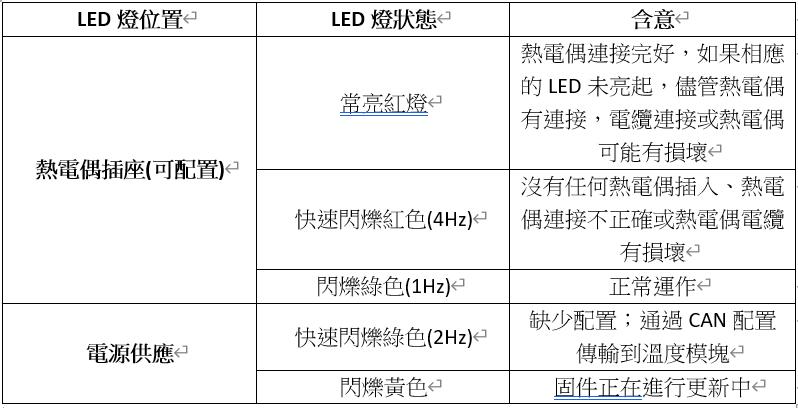

4.4 LED狀態

該設備的八個熱電偶以及電源皆具有LED狀態指示燈。

列出的熱電偶LED 指示與交付時預配置相對應。該Thermocouple FD Configuration軟件可用於重新配置熱電偶的LED狀態。
