虹科HK-NT 50網關讓掃碼器輕鬆連接工業PLC

背景

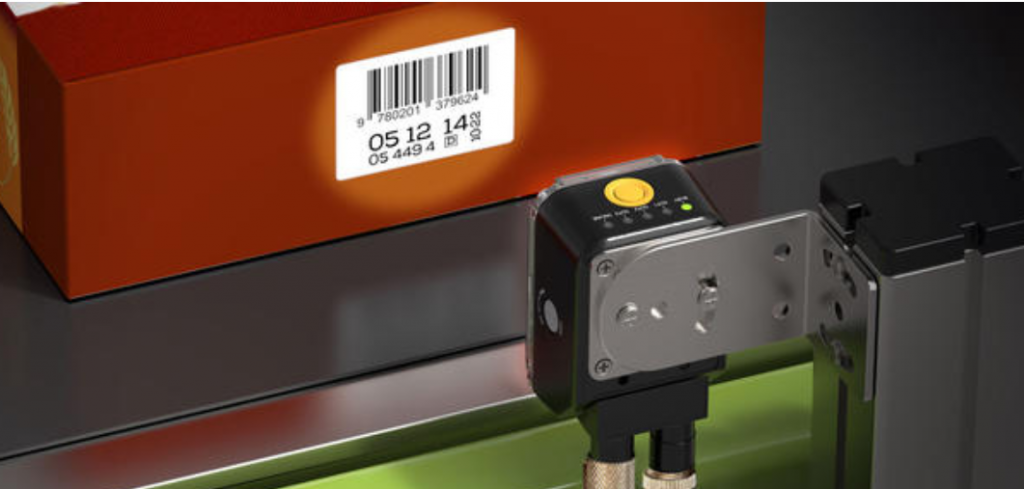

掃碼器或掃碼槍是一種讀取條形碼或二維碼信息的機器。它利用發射出紅外線光源,然後根據反射的結果,利用芯片來譯碼,最後再返回條形碼或二維碼所代表的正確字符。傳統的掃碼器主要應用在快遞公司\倉儲物流\倉庫盤點\超市賣場\圖書服飾店等領域。如今,隨著工業4.0的演變和推進,掃碼器也開始進入了實時性要求以及精度要求更高的工業自動化領域,那麼工業級的掃碼器面臨著什麼樣的挑戰呢?

掃碼器進入工業自動化領域所面臨的挑戰

1.無法進行實時數據採集

傳統的掃碼器或掃碼槍以USB或串口的連接方式為主,並配合自主軟件進行工作,整個掃描,譯碼,上傳的過程需要幾百毫秒或1~2秒的時間才能完成。而工業自動化領域的實時性要求往往在幾十毫秒甚至1毫秒以下,此時傳統的掃碼器就不能滿足工業領域的實時採集需求了。

2.無法連接工業控制網絡

傳統的掃碼器或掃碼槍以RS232/422/485等串口通訊為主,不具備總線通訊能力,而如今的工業自動化領域以PROFIBUS,PROFINET,Ethernet/IP,EtherCAT,Modbus等總線通訊技術為支撐,只有支持相同總線技術的設備才能進行靈氣互聯和信息傳遞,非總線型掃碼器無法與工業PLC連接,也就無法進入工業控製網絡。

虹科HK-NT 50網關讓掃碼器輕鬆連接工業PLC

1.HK-NT 50網關充當的角色

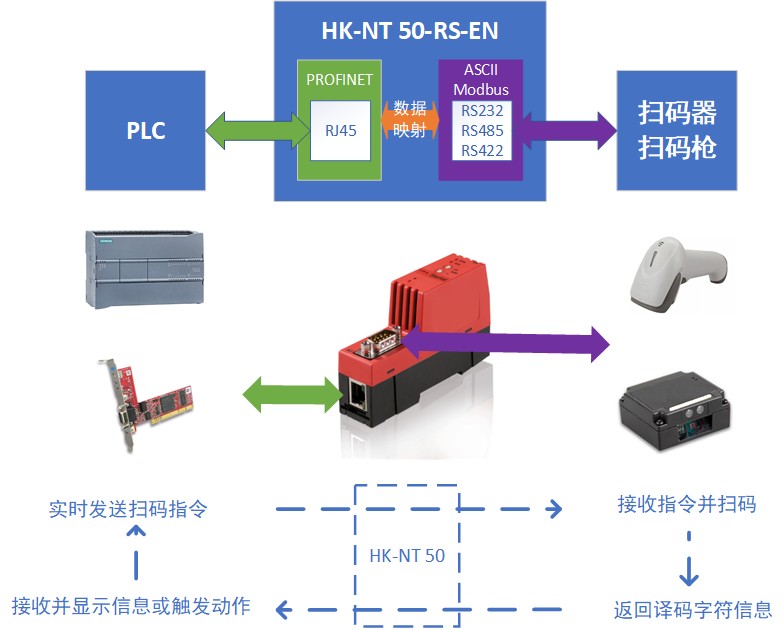

本案例中選擇虹科HK-NT 50-RS-EN網關(以下簡稱HK-NT網關)作為專業的“實時翻譯官”的角色來幫助掃碼器與工業PLC進行“對話”,其工作原理如下圖。掃碼器通過RS232/422/485等串口與HK-NT網關的串口端連接,工業PLC如西門子PLC通過網口與HK-NT網關的網口端連接。

數據流如下:

1.1、PLC通過PROFINET協議實時發送掃碼指令給HK-NT網關,經由HK-NT網關“翻譯”之後通過串口協議ASCII發送給掃碼器;

1.2、掃碼器接收到指令後進行掃碼,再經由串口協議ASCII把譯碼後的字符信息返還給HK-NT網關;

1.3、HK-NT網關接收到字符信息之後通過PROFINET協議回傳給PLC;

1.4、PLC接收到字符信息之後可以進行顯示,或以此來觸發其他動作,也可以進入下一次的掃碼循環。

虹科HK-NT 50網關運作流程

2.HK-NT 50網關的關鍵特性

  • 支持超過60種不同工業協議的轉換組合
  • 雙向實時數據轉換
  • 10~20ms的處理時間
  • 支持主從站功能(主站功能下連接單個從站使用)

3.虹科網關的更多可能性

  • 支持超過200種不同工業協議的轉換組合
  • 5~10ms的處理時間
  • 完事的主站功能
  • 自定義串口協議

總結

通過HK-NT 50網關可以讓傳統掃碼器快速且輕鬆地連接到工業PLC,且無需修改掃碼器的任何設計,延長生命週期。另外,HK-NT 50網關在給掃碼器帶來連接性的同時,更提供了多種協議的靈活性,以及經得住考驗的穩定性,非常適合應用於日益成熟的工業4.0場景。
